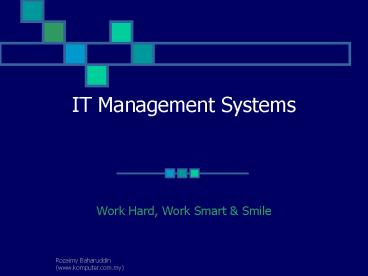

IT Management Systems

1
IT Management Systems

• Work Hard, Work Smart Smile

2
Tenaga Pengajar

• Rozaimy Baharuddin
• Sistem Rangkaian
• Mohamad Aslam bin Khuajah Mohd Nasaruddin
• Windows 2000 Server Professional

3
Sistem Rangkaian

• Model OSI vs DOD
• TCP UDP
• IP Address (Kelas A, B C)
• Subnetting
• Hub, Switch Router
• Pemasangan Kabel (10/100/1000MB)

4
Windows 2000 Server Professional

• Introduction to Microsoft Windows 2000
• Installing or Upgrading to Windows 2000
• Implementing Windows 2000 Clients
• Configuring and Managing Disks
• Managing Data by Using NTFS
• Providing Network Access to File Resources

5
Windows 2000 Server Professional - sambungan

• Active Directory Services
• Creating and Managing User Accounts
• Implementing Security in Windows 2000
• Configuring Printing
• Network Protocols and Services
• Implementing Disaster Protection
• Monitoring and Optimizing Performance in Windows
  2000
• Implementing Windows 2000-based Servers

6
OSI
7
(No Transcript)
8
Transmission Control Protocol

• Diterima pakai untuk kegunaan Wide Area Network
  (WAN), Local Area Network (LAN) dan Internet.
• Architecture DOD (Department of Defense).
• Diperkenalkan diawal tahun 70 an dan architecture
  tidak jauh lari dari Model OSI

9


10
Lapisan Proses/Penggunaan (Process/Application)

• Menyediakan protokol untuk komunikasi aplikasi
  antara nod (node-to-node) dan mengawal spefikasi
  antaramuka pengguna.
• Telnet (Terminal Emulation), FTP (File Transfer
  Protocol), TFTP (Trivial File Transfer Protocol),
  NFS (Network File System), SMTP (Simple Mail
  Transfer Protocol), LPD (Line Printer Daemon), X
  Windows, SNMP (Simple Network Management
  Protocol), DNS (Domain Name Service), Bootp
  (Bootstrap Protocol) DHCP (Dynamic Host
  Configuration Protocol)

11
Lapisan Host-to-Host

• Fungsi lapisan ini sama seperti lapisan
  Pengangkutan (Transport) yang ada di dalam model
  OSI. Berfungsi untuk memberi servis kepada
  lapisan Aplikasi dan memastikan komunikasi dan
  penghantaran data dapat dilakukan dengan baik
  tanpa kesilapan (error-free). Ia mengawal susunan
  paket (packet sequence) dan integriti data (data
  integrity).
• Terdapat dua protokol di dalam lapisan ini
• Transmission Control Protocol (TCP)
• User Datagram Protocol (UDP)

12
Lapisan Network Access

• Lapisan ini sama seperti kabungan lapisan Talian
  Data (Data Link) dan Fizikal (Physical).
• Lapisan ini berfungsi memastikan pertukaran data
  diantara hos dan sistem rangkaian dengan
  mengunakan alamat perkakasan (hardware address)
  dan menentukan protokol yang akan digunakan untuk
  menghantar data secara penghantaran fizikal
  (physical transmission).

13
TCP (Transmission Control Protocol)

• TCP menjamin kualiti penghantaran tetapi
  mempunyai kos overhead yang tinggi
• TCP dikenali sebagai connection-oriented protocol
• TCP header bersaiz 20 octets.

14
UDP (User Datagram Protocol)

• Pemindahan data menggunakan pembawa UDP mempunyai
  kurang overhead berbanding dengan TCP
• UDP juga dikenali sebagai connectionless.
• UDP header bersaiz 8 octets

15
Alamat IP (IP Addressing)

• Kelas A bit pertama mesti bermula dengan 0
• Kelas B 2 bit mesti bermula dengan 10
• Kelas C 3 bit mesti bermula dengan 110
• Kelas D 4 bit mesti bermula dengan 1110
• Kelas E 4 bit mesti bermula dengan 1111

16
Julat Alamat

• Kelas A diantara 1 sehingga 126
• Kelas B diantara 128 sehingga 191
• Kelas C diantara 192 sehingga 223
• Kelas D diantara 224 sehingga 239
• Kelas E diantara 240 sehingga 255

17
Subnetting

• Mengurangkan trafik di dalam rangkaian
• Optima prestasi rangkaian
• Mudah dikendalikan

18
Default Subnet Mask

• Kelas A 255.0.0.0
• Kelas B 255.255.0.0
• Kelas C 255.255.255.0

19
Kelas C Subnetting

• 11000000 192
• 11100000 224
• 11110000 240
• 11111000 248
• 11111100 252

20
Kelas C Subnetting - sambungan

• Berapa banyak subnet? 2X 2 ?
• Jumlah hos untuk setiap subnet? 22 2 ?
• Nilai setiap subnet? 256 subnet mask
• Nombor host untuk setiap subnet? Di antara nilai
  0 dan 1 pada setiap subnet
• Nombor Network? Nilai 0 pada awal subnet
• Nombor Broadcast? Nilai 1 pada akhir subnet

21
IP 192.168.1.0Subnet mask 255.255.255.192

• Jumlah subnet 192 11000000, 22-2 2
• Jumlah hos, 26-2 62 hosts
• Nilai setiap subnet. 256 192 64. Nilai adalah
  64 dan 128.
• Nombor host 65 126 129 190
• Nombor Network 64 dan 128
• Nombor broadcast 127 dan 191

22
IP 192.168.1.0Subnet mask 255.255.255.252

• Jumlah subnet 252 11111100, 26 - 2 62
• Jumlah hos, 22-2 2 hosts
• Nilai setiap subnet. 256 252 4. Nilai adalah
  4, 8, 12, 16 .
• Nombor host 5 6, 9 10, 13-14
• Nombor Network 4, 8, 12, 16 ..
• Nombor broadcast 7, 11, 15 .

23
Hub

• Berada di lapisan fizikal (Model OSI)
• Terdapat 10 10/100MB
• Murah
• Manage Unmanage
• 1 Collision Domain
• 1 Broadcase Domain

24
Switch

• Berada di dalam Lapisan Sambung Data
• Terdapat 10, 100 1GB
• Mahal
• Manage Unmanage
• Collision Domain mengikut jumlah port
• 1 Broadcast Domain

25
Penghala (Router)

• Berada di dalam Lapisan Rangkaian
• Terdapat 10, 100 1GB
• Mahal
• Hardware dan Software
• Collision Domain mengikut jumlah port
• Broadcast Domain mengikut jumlah port

26
Jenis Sistem Kabel
27
Sambungan Terus (10/100/1000Mb)
28
Sambungan Silang 10/100Mb
29
Sambungan Silang 1000Mb
30
Warna Kabel
