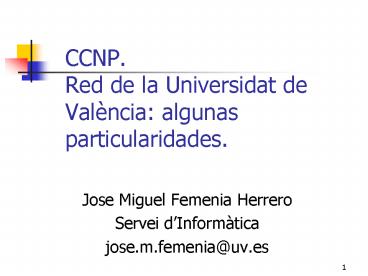

CCNP. Red de la Universidat de Val

1
CCNP. Red de la Universidat de València algunas
particularidades.

• Jose Miguel Femenia Herrero
• Servei dInformàtica
• jose.m.femenia_at_uv.es

2
Agenda

• Descripción de la red de la Universitat de
  València.
• Routing IP en la Universitat de València.
• Local Area Mobility
• Tuneles ADSL
• NTP y gestión de logs

3
Red Universitat de València

• Tres campus (Burjassot, Blasco Ibáñez y Naranjos)
  y unos 14 centros mas pequeños. Conexiones
  centradas en Burjassot y Naranjos.
• Protocolos enrutados TCP/IP y Appletalk. Dentro
  de algunas VLANs funcionan otros protocolos
  (DECNET).
• Los tres campus se unen por líneas ATM sobre
  SONET/SDH de 155 Mb/s uso de LAN Emulation
• Centros pequeños conectados por
• Líneas de 2 Mb/s o 512 Kb/s centradas en Naranjos
  (por distancia)
• Accesos RDSI básicos (2BD) centrados en
  Burjassot con tarifa plana (Novacom Multiplan)
• Conexiones ADSLTúneles.
• Mas de 11.000 hosts conectados, 13000 direcciones
  IP.
• Nodo regional (POP, Point Of Presence) de RedIRIS
  en la comunidad valenciana.

4
Red Universitat de València
CIDE (Albal)
RDSI
Campus Burjassot
Campus Naranjos
Escuela Magisterio
Campus Blasco Ibáñez
ADSL/Tuneles
Edif. Histórico C/Nave
Jardín Botánico
Escuela Fisioterapia
Col. Mayor Rector Peset
Serv. Normaliz. Lingüística
Esc. Empresar. (Onteniente)
Departamento Fisioterapia
Servicio Form. Permanente
ADEIT Pza. Ayto.
INTRAS (Inst. Tráfico)
Serv. Extens. Universitaria
IVEF (Cheste)
ADEIT Patriarca
p. a p. 155 Mb/s
p. a p. 2 Mb/s
LAN inalámbrica 802.11 (11 Mb/s)
p. a p. 512 Kb/s
5
Red Universitat de València
RedIRIS
RedIRIS Madrid
Burjassot
Naranjos
ADSL-RDSI
Blasco Ibáñez
6
Red Universitat de València

• Cableado estructurado en prácticamente toda la
  universidad
• Entre edificios fibra óptica multimodo y
  monomodo
• Cableado vertical fibra óptica multimodo y cable
  UTP-5/5E
• Cableado horizontal cable UTP-5/5E
• Redes Ethernet conmutadas en todos los centros.
• Entre edificios Gigabit Ethernet f.d. o Fast
  Ethernet f.d.
• Entre armarios de un mismo edificio GE o FE
• Puerto de usuario
• 100BASE-T dedicado (conmutadores 10/100 Mb)
• 10BASE-T dedicado (conmutadores 10 Mb)
• 10BASE-T compartido (hubs)
• Múltiples VLANs (Virtual LANs) por campus.

7
Red Universitat de València
8
Red Universitat de València
2500
2503
2500
7202
4700
C5000
C5000
C5000
LS1010
LS1010
Naranjos
3524
C5513
1924
4912
3524
C5505
3524
RSM
C5000
1924
LS1010
3524
4912
4912
4912
1924
1924
7202
RDSI 2x64 Kbps
Blasco Ibáñez
3524
3524
1924
2948
Serie 2 Mbps
ATM 622 Mbps
3524
ATM 155 Mbps
Gigabit 1000 Mbps
Burjassot
1924
FastEthernet 100 Mbps
9
Red Universitat de València

• Protocolo de routing EIGRP (AS 65432)
• Routers en alta disponibilidad mediante HSRP (Hot
  Standby Routing Protocol), protocolo propietario
  de cisco
• DNS primario y secundario
• Servidores Web proxy/cache regionales. Uso
  obligado para los usuarios de la Universidad de
  Valencia
• Correo electrónico (profesores y alumnos)
• Servidores web hosting de páginas personales
• Noticias (NetNews)
• NTP (Network Time Protocol)
• Asignación de direcciones IP mediante BOOTP
• Gestión de la red mediante SNMP
• Acceso remoto por RTC/RDSI
• Servicio experimental de VPN para acceso remoto
  desde ISPs

10
Red Universitat de València

• Abarca los tres campus principales
• Uso de LAN Emulation para transporte de tráfico
  LAN independiente de protocolo. Posibilidad de
  extender VLANs entre varios campus
• Uso de IP over ATM en algunos servidores
• Alta fiabilidad
• Red mallada (anillo entre los tres campus)
• Routing ATM por PNNI
• Soporte de SVCs
• Telefonía sobre ATM (emulación de circuitos E1)
• Red de alta disponibilidad (operativa 99,99 del
  tiempo) en la parte troncal (parte ATM y enlaces
  IP entre campus).

11
Niveles de redundancia

• Redundancia L1
• Doble alimentación eléctrica
• Dobles lineas troncales de fibra mallado.
• Dobles funciones en los dispositivos, cuando ello
  es posible servidores LANE, ARPserver.
• Redundancia L2
• Spanning Tree Ethernet
• Routing ATM SVC PNNI
• Redundancia L3
• EIGRP
• HSRP - VRRP (Virtual RouterRedundancy Protocol)

12
Red Universitat de València
13
Red Universitat de València conexiones exteriores
14
Conexiones SVC ATM
15
Routing IP en la UV.

• Basado en EIGRP
• 118 subredes, 12 mascaras distintas.
• Convergencia muy rápida.
• Todos los routers son Cisco
• AS 65432
• Retoque de la metrica para admitir las rutas LAM
• Control del número de vecinos (passive-interface).

• Control de la instalación de rutas mediante
  delay en los interfaces.
• Futura redistribución en IS-IS para la conexión
  con RedIRIS.

16
EIGRP selección de rutas.

• Problema El HSRP obliga a disponer de dos
  caminos para alcanzar una misma red.

17
EIGRP selección de rutas

• Ante una misma métrica balance de carga entre R3
  y R2
• Puede ser más conveniente usar e0/1 de R3 y no
  cargar R4 salvo fallo de R3

18
EIGRP selección de rutas
Soluciónes - Cambiar la distancia
administrativa Puede provocar bucles y no se
propaga a otros routers. - Cambiar el delay en
e0/1 de R4 Solución recomendada. Se propaga en
el routing. El único inconveniente es que no
afecta localmente al tráfico en R4 las
conexiones directas siempre tienen menor
distancia administrativa
19
Local Area Mobility (LAM)

• Problema
• Permitir a un host con una dirección estática IP
  asignada en una subred moverse a otra subred sin
  perder conectividad y sin necesidad de
  reconfigurar el TCP/IP
• Limitado al entorno de la red corporativa.
• No recurrir a tunelización ni a cambios de
  direcciones IP dinámicas por DHCP

20
LAM
21
LAM

• Solución propietaria de Cisco.
• Particularmente útil para permitir la movilidad
  de máquinas dentro de una red de empresa o
  campus.
• Necesita de un protocolo de routing
• Soportados EIGRP, OSPF, IS-IS, RIPv2
• Implementa algunos mecanismos de seguridad.

22
LAM. Funcionamiento.

• El interface del router configurado para LAM
  escucha en su subred buscando tráfico que se
  origina en máquinas directamente conectadas que
  no pertenecen a su subred local IP.
• Cuando ve un tráfico originado localmente que
  proviene de un host cuya dirección IP y máscara
  no casan con las de su interfaz local, el router
  instala una entrada ARP para este host móvil, y a
  su vez, instala en el protocolo de routing una
  ruta de host hacia ese interface.

23
LAM. Funcionamiento

• Si esta configurado, el proceso de routing
  distribuye esta ruta hosts, de forma que el resto
  de dominio de routing la aprenda.
• La ruta de host siempre tienen mayor prioridad
  que el resto siempre se prefiere la ruta más
  específica a la más general.
• Los hosts en la misma subred envian el tráfico al
  host móvil mediante el mecanismo de proxy ARP.

24
LAM. Funcionamiento

• El mismo mecanismo de proxy-ARP permite al host
  móvil encontrar su default gateway
• Es necesario que el host móvil genere tráfico IP
  para activar el mecanismo LAM.
• Las entradas ARP móviles así como las rutas host
  caducan con unos parámetros de tiempo ajustable.
• Sólo se soporta en interfaces Ethernet, Token
  Ring, FDDI (y VLAN de RSM)

25
LAM. Funcionamiento.
26
LAM. Configuración.
interface Ethernet0 description conexion a la
ethernet local ip address 147.156.157.1
255.255.255.0 ip helper-address 147.156.1.38 ip
mobile arp timers 5 10 access-group 98 ! router
eigrp 65432 redistribute connected redistribute
static redistribute mobile passive-interface
Ethernet0 passive-interface Serial1 network
147.156.0.0 default-metric 80 70 60 70 100
eigrp log-neighbor-changes ! access-list 98
permit 147.156.135.0 0.0.0.255
27
LAM. Rutas.
D EX 147.156.135.158/32 90/32020480 via
147.156.200.142, 025932, Vlan2 D EX
147.156.135.169/32 90/32020480 via
147.156.200.142, 100301, Vlan2 C
147.156.135.0/24 is directly connected, Vlan20 D
EX 147.156.135.6/32 90/32027136 via
147.156.200.86, 025315, ATM0/0.4 M
147.156.135.26/32 180/1 via 147.156.135.26,
011113, Vlan27 D EX 147.156.135.16/32
90/32020480 via 147.156.200.142, 014434,
Vlan2 M 147.156.135.58/32 180/1 via
147.156.135.58, 071610, Vlan33 M
147.156.135.62/32 180/1 via 147.156.135.62,
092658, Vlan5 D EX 147.156.135.55/32
90/32020480 via 147.156.200.142, 083336,
Vlan2 M 147.156.135.74/32 180/1 via
147.156.135.74, 000335, Vlan5 M
147.156.135.79/32 180/1 via 147.156.135.79,
035336, Vlan5 D EX 147.156.135.84/32
90/32020480 via 147.156.200.142, 082612,
Vlan2 M 147.156.135.86/32 180/1 via
147.156.135.86, 084154, Vlan5 D EX
147.156.135.104/32 90/32020480 via
147.156.200.142, 022343, Vlan2
28
LAM. Inconvenientes.
A 147.156.0.0/16 por A A 152.48.0.0/16 por D A
147.156.135.22/32 por D
A 147.156.0.0/16 por A A 152.48.0.0/16 por D
A 147.156.135.22/32 por B
Red 147.156.0.0/16
X
A
C
B
Internet
Ping 147.156.135.22
Y
D
A 147.156.135.22/32 por E0
147.156.135.22
Red 152.48.0.0/16

• Ofrece transparencia y portabilidad, pero no
  movilidad. No mantiene sesiones
• No requiere cambios de software en los hosts,
  solo en los routers
• Requiere propagar rutas host por toda la red
• Convergencia lenta
• Difícil realizar agregación de rutas
• Problemas de escalabilidad

29
LAM. Evolución

• Mobile IP
• RFC 2002, 2003, 2004, 2005, 2006

30
Túneles sobre líneas ADSL

• Los centros remotos disponen de redes locales de
  escaso número de hosts.
• Históricamente conectadas mediante RDSI básicos
  2x64kbp
• Los RDSI funcionaban de hecho como líneas punto a
  punto
• Retrollamada para aprovechar las ofertas de la
  compañía telefónica.

31
Túneles ADSL. Historia

• Situación historica
• Los centros remotos tienen un subred, normalmente
  de hasta 254 hosts.
• Disponian de un router Cisco 2503 con interfaces
  Ethernet para la conexión local y RDSI como
  conexión WAN
• Activaban el segundo canal bajo demanda de carga.
• Las RDSI básicas se agregaban llamando a una
  línea RDSI primaria (30B D) conectada a un
  router Cisco 4700.
• Se usaba PPP con CHAP y comprobación del número
  llamante para identificación.

32
Túneles ADSL. Historia
33
Túneles ADSL

• Este año se sustituyen las líneas RDSI por líneas
  ADSL con anchos de banda máximos de 2 Mbps/300
  Kbps
• Solución más barata y con mayores prestaciones,
  aunque no aseguradas.
• Se usan routers Cisco 827-4v para la conexión
  ADSL en el centro remoto
• 1 ethernet para la conexión a la LAN
• 1 interface ADSL para la conexión a la WAN
  (Internet, en este caso)
• 4 interfaces de voz analógicos, para uso de VoIP

34
ADSL.
Central Telefónica
Domicilio del abonado
Teléfonos analógicos
Bajas Frecuencias
Red telefónica analógica
Switch telefónico
Bucle de Abonado (5,5 Km máx.)
Splitter
Splitter
Altas Frecuencias
Internet
DSLAM (ATU-C)
Modem ADSL (ATU-R)
Ordenador
DSLAM DSL Access Multiplexor ATU-C ADSL
Transmission Unit - Central ATU-R ADSL
Transmission Unit - Remote
35
ADSL. Central telefónica
Splitter
Central telefónica
Oficina Principal de la Empresa
Conmutador ATM
Red ATM
DSLAM
Hogar
Conmutador telefónico
Internet
ISP
Pequeña Oficina
Red telefónica
36
ADSL

• El proveedor de acceso ADSL suele ser el
  proveedor de acceso a Internet (ISP)
• Cada conexión ADSL lleva asociada una dirección
  IP pública.
• Dos tipos de conexiones locales
• Monopuesto un solo ordenador con la dirección IP
  global.
• Multipuesto una LAN local con direcciones
  privadas y conexión a Internet mediante NAT con
  la dirección IP pública.

37
ADSL monopuesto
147.156.1.1
ADSL
ADSL
Internet
Direccionamiento privado
Router ADSL (ATU-R)
213.213.13.13
38
ADSL multipuesto
147.156.1.1
192.168.1.12
192.168.1.15
LAN
ADSL
ADSL
Internet
NAT
Router ADSL (ATU-R) 213.213.13.13
39
ADSL. Problema del acceso a la LAN remota
A 147.156.0.0/16 por A
A 147.156.0.0/16 por A
Red 147.156.0.0/16
X
Internet
A
C
B
Ping 147.156.138.22
D
NAT
Y
213.213.13.13
E
147.156.138.22
ADSL
Red 147.156.138.0/24

• Los router de Internet sólo conocen la ruta a
  147.156.0.0/16 y no tenemos control de routing
  sobre ellos.
• Nos obligamos a usar NAT para la salida de la LAN
  remota.

40
ADSL. Solución túnel
A 147.156.138.0/16 por E
A 147.156.0.0/16 por A
A 147.156.0.0/16 por A
Red 147.156.0.0/16
X
Internet
A
C
B
Ping 147.156.138.22
D
Túnel
Y
213.213.13.13
E
147.156.138.22
ADSL
Red 147.156.138.0/24

• Se crea un túnel IPIP entre A y la dirección
  pública de E.
• No usamos NAT.
• El túnel simula una conexión punto a punto.

41
ADSL. Solución túnel
A 147.156.138.0/16 por E
A 147.156.0.0/16 por A
Red 147.156.0.0/16
Internet
A
C
B
D
147.156.1.71
Túnel
Ping 147.156.138.22
Y
213.213.13.13
E
147.156.138.22
ADSL
Red 147.156.138.0/24

• Camino tunelizado

• Camino real

42
ADSL. Solución túnel
A 147.156.138.0/16 por E
A 147.156.0.0/16 por A
A 147.156.0.0/16 por A
Red 147.156.0.0/16
X
Internet
A
C
B
Ping 147.156.138.22
D
Túnel
Y
213.213.13.13
E
147.156.138.22
ADSL
Red 147.156.138.0/24

• Camino tunelizado

• Camino real

43
Túneles ADSL

• Ventajas
• No usa NAT
• Permite un control de acceso en el router
  principal de acceso a la red corporativa.
• Permite el uso de encriptación VPN
• El direccionamiento es el propio de la red
  corporativa.
• Inconvenientes
• El tráfico pasa en dos sentidos por algunos
  enlaces.
• No se dispone de control sobre la calidad del
  enlacen en Internet problemático en casos como
  el uso de VoIP
• El ancho de banda no esta asegurado
• Factor ADSL
• Factor Internet

44
ADSL túneles
45
NTP

• Network Time Protocol
• Permite la sincronización de los relojes de los
  ordenadores y dispositivos de comunicaciones en
  una red TCP/IP
• Dinámico, estable y redundante.
• Permite precisiones del orden de 1 milisegundo.
• RFC 958, 1305
• Obtiene el reloj de referencia de distintos
  dispositivos
• GPS
• Relojes patrón atómicos
• radio (WWV, DCF)
• Se distribuye por servidores jerárquicos
  organizados por stratums
• Es muy eficiiente 1 paquete por minuto permite
  sincronizar dos equipos con 1 milisegundo de
  diferencia máximo.

46
NTP. Asociaciaciones

• Modos
• Server
• Client
• Peer
• Broadcast/Multicast
• Seguridad
• Mecanismos para evitar la sincronización a
  dispositivos con tiempo que no sea muy preciso.
• Clave de autentificación y listas de acceso.

47
NTP. Ejemplo
48
NTP. Configuración.
clock timezone SST 8 ! access-list 5 permit
192.36.143.150 access-list 5 permit
169.223.50.14 access-list 5 deny any ! ntp
authentication-key 1234 md5 104D000A0618 7 ntp
authenticate ntp trusted-key 1234 ntp source
Loopback0 ntp access-group peer 5 ntp
update-calendar ntp server 192.36.143.150 ntp
peer 169.223.50.14 !

• El NTP es indispensable para mantener todos logs
  sincronizados

49
Logging

• Logging
• Es necesario mantener un histórico de logs de los
  distintos routers
• Los logs deben almacenarse un una o dos maquinas
  mediante syslog.
• Los logs deben estar sincronizados.
• El timestamp debe ser legible.
• Es necesario que lleven un origen claro, que
  permita discernir de que dispositivo provienen.

50
Logging. Configuración.
service timestamps debug datetime msec localtime
show-timezone service timestamps log datetime
msec localtime show-timezone ! logging
source-interface loopback0 logging facility
local0 logging 147.156.1.12 !
51
Bibliografía
http//www.cisco.com/warp/public/cc/pd/iosw/ioft/l
am/tech/lamso_wp.htm
http//www.cisco.com/univercd/cc/td/doc/product/la
n/cat5000/rel_5_5/sw_cfg/ntp.htm
52

Gracias por su atenciónPreguntas?
