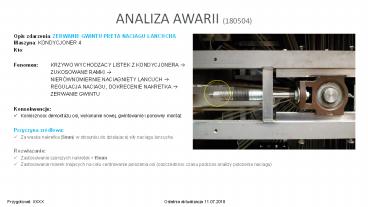

ANALIZA AWARII (180504)

• Opis zdarzenia ZERWANIE GWINTU PRETA NACIAGU
  LANCUCHA
• Maszyna KONDYCJONER 4KtoFenomen KRZYWO
  WYCHODZACY LISTEK Z KONDYCJONERA ?
• ZUKOSOWANE RAMKI ?
• NIERÓWNOMIERNIE NACIAGNIETY LANCUCH ?
• REGULACJA NACIAGU, DOKRECENIE NAKRETKA ?
• ZERWANIE GWINTU
• Konsekwencje
• Koniecznosc demontazu osi, wykonanie nowej,
  gwintowanie i ponowny montaz
• Przyczyna zródlowa
• Za waska nakretka (5mm) w stosunku do dzialajacej
  sily naciagu lancucha
• Rozwiazanie
• Zastosowanie szerszych nakretek gt15mm
• Zastosowanie miarek majacych na celu centrowanie
  polozenia osi (oszczednosc czasu podczas analizy
  polozenia naciagu)

Ostatnia aktualizacja 11.07.2018
Przygotowal XXXX
2
(No Transcript)
3
ANALIZA AWARII (180501)

• Opis zdarzenia UTRATA PARAMETRÓW
• Maszyna PIEC 4KtoFenomen ROZPOCZECIE
  PRODUKCJI ?
• WLACZENIE NALEWANIA CIASTA ?
• NALEWANIE CIASTA POMIEDZY PLYTAMI ?
• SPRAWDZENIE PARAMETRÓW ?
• RESET PARAMETRÓW DO FABRYCZNYCH
• Konsekwencje
• straty produkcyjne (min)
• Przyczyna zródlowa
• reset parametrów do ustawien fabrycznych za
  pomoca funkcji na panelu
• reset parametrów do ustawien fabrycznych
  przelaczajac na sterowniku przelacznik
• w opcje MRES
• Rozwiazanie
• Swiadomosc elektryków w kwestii funkcji MRES na
  sterowniku
• Archiwizacja nastaw pieca tak, aby mozna mozliwie
  szybko wprowadzic optymalne wartosci na panelu

Ostatnia aktualizacja 03.08.2018
Przygotowal XXXX
4
ANALIZA AWARII (180402)

• Opis zdarzenia USZKODZENIE WNETRZA JELITA
• Maszyna POMPA PERYLSTATYCZNA (JELITOWA)KtoFen
  omen KAWALEK CZARNEJ GUMY W WIBROSICIE ?
• ODERWANIE SIE OD JELITA KAWALKA GUMY ?
• ROZWARSTWIENIE SIE WEWN. WARSTWY JELITA
• Konsekwencje
• straty produkcyjne (min)
• CIALO OBCE w wibrosicie
• Przyczyna zródlowa
• Listek waflowy w kremie wielkosci przekroju rury
• Zbyt duzy nacisk rolek na jelito (konstrukcja
  pompy)?
• Rozwiazanie
• Zmniejszenie nacisku rolek pompujacych na rure
  (jelito)
• Utworzenie standardu dodawania odpadu spod
  smarówki przed miksowaniem kremu
• Test alternatywnego jelita od dostawcy lokalnego
  (TUBES)
• 1 MON inspekcja jelita i wymiana w przypadku
  stwierdzenia nieprawidlowosci
• Kontrolowana produkcja w celu ustalenia
  optymalnych nastaw/zachowan maszyn/operatorów

Przygotowal XXXX
Ostatnia aktualizacja 03.08.2018
5
ANALIZA AWARII (180707)

• Opis zdarzenia ZERWANIE SRUB MOCUJ. MECHANIZM
  OTWIERANIA
• Maszyna PIEC 4KtoFenomen NAJAZD ROLEK NA
  LISTWE AMORTYZAUJACA ?
• NACISK LISTWY NA MECHANIZM ?
• PEKNIECIE SRUB MOCUJACYCH MECHANIZM
• Konsekwencje
• straty produkcyjne (min)
• Przyczyna zródlowa
• Wyeksploatowane podkladki (róznica na 25
  podkladkach 3mm)
• Rozwiazanie
• Wymiana podkladek, trzpienia oraz tulei
  slizgowych
• Standard T-CARD na ugiecie listwy amortyzujacej
• Centrowanie dopuszczalnego ugiecia listwy
• Specyfikacja paczki materialów do wymiany w
  przypadku nieprawidlowosci

Ostatnia aktualizacja 05.10.2018
Przygotowal XXXX
6
ANALIZA AWARII (180902)

• Opis zdarzenia WYKRECENIE SIE TRZPIENIA ROLKI
  GÓRNEJ PLYTY
• Maszyna PIEC 4KtoFenomen STUKI W PIECU ?
• POLUZOWANIE SIE TRZPIENIA
• Konsekwencje
• straty produkcyjne (min)
• Przyczyna zródlowa
• Nieprawidlowo pracujacy uklad otwierania plyt
• Stukanie lozyska podczas podwójnego ugiecia
  listwy amortyzujacej
• Rozwiazanie
• ANALIZA AWARII NA ZERWANIE SRUB MOCUJACYCH
• MECHANIZM OTWIERANIA

Ostatnia aktualizacja 05.10.2018
Przygotowal XXXX
7
ANALIZA AWARII (180807)

• Opis zdarzenia PEKNIECIE PASKA KLINOWEGO
• Maszyna OSUSZACZ ? PIEC4KtoFenomen BRAK
  ODPOWIEDNICH PARAMETRÓW PROCESOWYCH ?
• BRAK OSUSZANIA ?
• PEKNIECIE PASKA KLINOWEGO
• BRAK DOSTEPNEJ CZESCI DO ANALIZY
• Konsekwencje
• straty produkcyjne (min)
• Przyczyna zródlowa
• Wyeksploatowane kolo pasowe (tarcie trzema
  powierzchniami paska)
• Brak STD napinania pasków
• Wysoka temperatura kola pasowego po stronie
  silnika
• Rozwiazanie
• PM03 na zuzycie kola pasowego
• PM03 na smarowanie pasków srodkiem
  antyposlizgowym

Ostatnia aktualizacja 05.10.2018
Przygotowal XXXX
8
ANALIZA AWARII (180601)

• Opis zdarzenia PEKNIECIE PODSTAWY MOCOWANIA
  SILNIKA
• Maszyna KONDYCJONER ? PIEC4KtoFenomen NACISK
  MOTORED. NA OS ?
• PEKNIECIE OSI PODSTAWY MOCOWANIA MOTORED.
• BRAK WORK ORDERA PM01!!!
• Konsekwencje
• straty produkcyjne (min)
• Przyczyna zródlowa
• Za dluga os w stosunku do sily obrotowej
  motoreduktora
• Rozwiazanie
• Wymiana motoreduktora na nowy
• Wymiana podstawy mocowania motoreduktora z
  wyraznie skrócona
• osia blokujaca przed obracaniem sie
  motoreduktora

Ostatnia aktualizacja 05.10.2018
Przygotowal XXXX
9
PRZYCZYNA AWARII

• Opis zdarzenia BRAK DZIALANIA DMUCHAWY NR2
• Maszyna OBLEWARKA CZEKOLADY SREBRNA PAKOW3Kto
• WO 1103635118Fenomen NIEDZIALAJACA DMUCHAWA?
• UPALONE PRZEWODY W PUSZCE PO STRONIE SILNIKA?
• NIEDOKRECONE NAKRETKI KOSTKI
• Konsekwencje
• straty produkcyjne - 200 min
• Przyczyna zródlowa
• Brak rzetelnosci elektryka podczas poprzednio
  wykonywanych prac
• Brak sprawdzenia dokrecenia po wykonanych pracach
• Rozwiazanie
• Komunikacja do elektryków
• Dodanie czynnosci (dokrecanie, upewnianie sie) do
  technicznej matrycy kompetencji

Ostatnia aktualizacja 14.08.2018
Przygotowal XXXX
10
PRZYCZYNA AWARII

• Opis zdarzenia PEKNIECIE PRZEDNIEJ OSI
  WYGARNIACZA KLUCH
• Maszyna PIEC4Kto
• WO 1103641743Fenomen PEKNIETA OS WYGARNIACZA
  KLUCH ?
• NACISK MOTOREDUKTORA NA OS ?
• BRAK WYPOZIOMOWANIA PODSTAWY MOCOWANIA

• REDUKTOrA WZGLEDEM OSI
• Konsekwencje
• straty produkcyjne
• Przyczyna zródlowa
• Brak wypoziomowania podstawy mocowania reduktora
  wzgledem osi wygarniacza
• Rozwiazanie
• wstawienie nowych tulejek dystansowych

Ostatnia aktualizacja 04.09.2018
Przygotowal XXXX
11
POTENCJALNA AWARIA
!

• Opis zdarzenia WYKRECONA SRUBA PLYTY
• Maszyna PIEC 4
• WO 1203858266Fenomen WYKRECANIE SRUB ?
• DOKLADANIE PODKLADKI ?
• WKRECANIE SRUB ?
• NIEDOKRECONA SRUBA PLYTY
• Konsekwencje
• Potencjalna awaria
• Przyczyna zródlowa
• Nieuwaga mechanika
• Brak kontroli po zakonczonej pracy (praca
  wykonywana przez 3 zmiany)
• Rozwiazanie
• Komunikacja do mechaników
• OBOWIAZEK kontroli calego zakresu pracy przez
  mechanika konczacego prace

Ostatnia aktualizacja 16.08.2018
Przygotowal XXXX
12
AWARIA

• Opis zdarzenia BRAK MOZLIWOSCI URUCHOMIENIA
  MASZYNY
• Maszyna Automat CarreraKtoFenomen
  ZADZIALANIE ZABEZPIECZENIA NADPRADOWEGO OD
  ZASILANIA 24V?
• ZWARCIE W INSTALACJI?
• PRZETARTA IZOLACJA PRZEWODÓW PRZY GLOWICY TNACEJ
• Konsekwencje
• straty produkcyjne (min)
• spalenie przekaznika bezpieczenstwa
• Przyczyna zródlowa
• zle poprowadzone przewody. Przewody ocieraly o
  elementy glowicy tnacej.
• Rozwiazanie
• wymiana przekaznika
• wymiana przewodu oraz poprowadzenie go w sposób
  bezpieczny (uniemozliwienie przetarcia)
• Uwaga
• Podczas rozwiazywania problemu elektryk z III
  zmiany, wypial przewody (bez nalezytej uwagi) w
  celu znalezienia zródla zwarcia przez, co
  doprowadzilo do samoistnego odlaczenia mostków
  niezbednych do prawidlowej pracy przekazników.
  Sytuacja utrudnila diagnostyke co wydluzylo czas
  trwania awarii.

Ostatnia aktualizacja 08.11.2018
Przygotowal XXXX
13
ANALIZA AWARII (180704)

• Opis zdarzenia WYRWANIE USZCZELNIENIA Z
  DEPOZYTORA KARMELU
• Maszyna SMARÓWKA ? PIEC4KtoFenomen WYRWANIE
  USZCZELNIENIA DEPOZYTORA KARMELU
• BRAK DOSTEPNEJ CZESCI DO ANALIZY!!!
• Konsekwencje
• straty produkcyjne (min)
• Przyczyna zródlowa
• nieopróznienie depozytora z karmelu
• wylaczenie walców w depozytorze pelnym karmelu
• niedostateczne grzanie walców (nieefektywny uklad
  grzania)
• Rozwiazanie
• uzupelnienie standardu operatorskiego o zasade
  utrzymania ruchu walców lub oprózniania
  depozytora z karmelu w przypadku zatrzyman
  smarówki
• montaz czujnika temperatury umozliwiajacy
  kontrole pracy ukladu grzania
• cykliczne czyszczenie chemiczne ukladu grzania

Ostatnia aktualizacja 29.11.2018
Przygotowal XXXX
14
ANALIZA AWARII (180805)

• Opis zdarzenia NIEDOLANY LISTEK WAFLOWY
• Maszyna PIEC ? PIEC2KtoFenomen NIEDOLANY
  LISTEK WAFLOWY ?
• OTWARCIE PLYTY PO ZAMKNIECIU ?
• WYSUNIECIE SIE HAKA Z TRZPIENIA W TRAKCIE JAZDU
  PLYTY
• Konsekwencje
• straty produkcyjne (min)
• zwiekszony odpad listka suchego (kg)
• Przyczyna zródlowa
• niedostateczne czyszczenie pieca
• nieefektywna metoda odtluszczania haka i
  trzpienia
• Rozwiazanie
• SOP na czyszczenie haków/trzpieni z uzyciem
  papieru sciernego i benzyny ekstrakcyjnej
• generalne czyszczenie i odtluszczanie okolic
  haków/trzpieni oraz regularne odkurzanie pieców
• SOP na smarowanie lozysk z precyzja do 1g smaru

Ostatnia aktualizacja 29.11.2018
Przygotowal XXXX
15
ANALIZA AWARII (180904)

• Opis zdarzenia URWANIE HAKA ZAMYKAJACEGO
• Maszyna PIEC ? PIEC4KtoFenomen NIEDOMKNIECIE
  SIE PLYTY PRZEZ UKL. ZAMYKANIA ?
• PEKNIECIE SRUBY MOCUJACEJ HAK ?
• Konsekwencje
• straty produkcyjne (min)
• Przyczyna zródlowa
• zaklejenie pieca produktem Lion Black/White
• Rozwiazanie
• produkcja Black/White w dniu 19.11.2018
  potwierdzila, ze piec 4 nie jest w stanie
  wyprodukowac listków waflowych bez znacznej
  modyfikacji receptury
• przeniesienie produkcji produktów Lion
  Black/White i Latte na linie pieca 5

Ostatnia aktualizacja 29.11.2018
Przygotowal XXXX
16
ANALIZA AWARII (181002)

• Opis zdarzenia OPADNIECIE ZGARNIACZA LISTKA NA
  WÓZEK
• Maszyna PIEC ? PIEC2KtoFenomen OPADNIECIE
  ZGARNIACZA LISTKA NA WÓZEK ?
• PEKNIECIE SRUBY M6 OGRANICZNIKA?
• Konsekwencje
• straty produkcyjne (min)
• Przyczyna zródlowa
• nieprawidlowo dobrany odbojnik (nie przenosil
  amortyzacji)
• haczenie zgarniacza o listwe odparowujaca
• Rozwiazanie
• montaz dedykowanych odbojników do tego miejsca
• SOP na prawidlowe ustawienie zgarniacza

Ostatnia aktualizacja 29.11.2018
Przygotowal XXXX
