Refrigerants

1

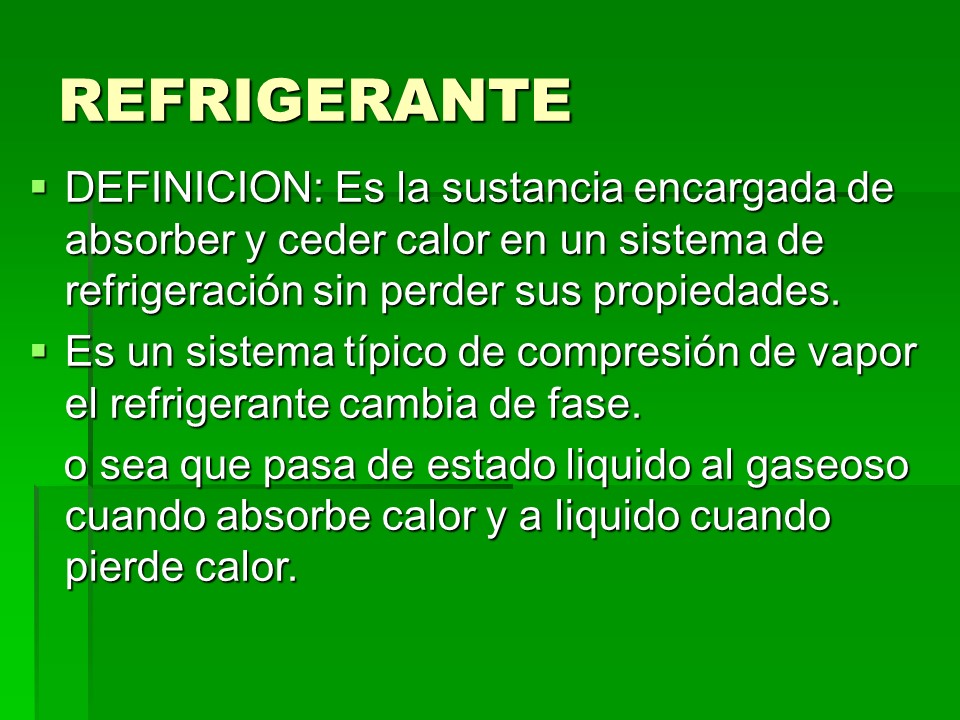

REFRIGERANTE

• DEFINICION Es la sustancia encargada de absorber
  y ceder calor en un sistema de refrigeración sin
  perder sus propiedades.
• Es un sistema típico de compresión de vapor el
  refrigerante cambia de fase.
• o sea que pasa de estado liquido al gaseoso
  cuando absorbe calor y a liquido cuando pierde
  calor.

2
GRUPOS DE REFRIGERNTES

• REFRIGERANTE ANTIGUOS
• REFRIGERANTE MODERNO
• REFRIGERANTE ALTERNARIVO

3

• REFRIGERANTES ANTIGUOS Son utilizados antes del
  año 1930 llamados también carburados.
• REFRIGERNTES MODERNOS Utilizados después de los
  años de 1930 llamados halogenados o
  flourocarbonados.
• REFRIGERANTE ALTERNATIVOS Son refrigerante puros
  y algunas mezclas que remplazaran a los modernos
  cuyos refrigerantes no deterioran la capa de
  ozono y ni calientan la tierra.

4
REFRIGERANTES ANTIGUOS, USADOS ANTES DE 1970

• Son reconocidos como peligrosos, explosivos,
  tóxicos
• Amoniaco (NH3) R-717
• Agua (H2o) R-718
• Propano (C3H8) R-290
• Isobutano (C4H10) R-600ª
• Dióxido de carbono (C02) R-744

5
LOS REFRIGERANTES MODERNOS TAMBIEN LLAMADOS CFC Y
HCFC

• Estos refrigerantes se identifican mediante un
  sistema uniforme de números que le son propios
  algunos CFC, son
• R-11, R-12, R-114, R-115
• Los HCFC mas comunes incluyen R-22,
  R-123, R-124
• Los HFC o alternativos
• R-134a, R-125, R-32

6
SISTEMA NUMERICO DE LOS REFRIGERANTES

• Establecido mediante la norma 34 de ASHRAE.
• Algunos comunes y su utilización
• R-11 Enfriadores centrífugos de baja presión.
• R-12 Refrigeración domestica y comercial,
  automóviles y enfriadores centrífugos de alta
  presión.
• R-22 Refrigeración en temperaturas bajas,
  medianas y altas (a/acondicionado.)
• R-123 Enfriadores centrífugos de baja
  presión.
• R-134a Refrigeración domestica, comercial y
  automóviles

7
NOMENCLATURA DE LOS REFRIGERANTES

• Tendemos a considerar que un refrigerante esta
  constituido por una sustancia Química
• En realidad los refrigerantes de uso común están
  constituidos en su mayoría por sustancias
  químicas únicas.
• Ejemplo CFC, HCFC y HFC
• Los refrigerante de un solo componente están
  caracterizados por una R en su designación de dos
  o tres números que reflejan su composición química

8
NOMENCLATURA

• El primer digito de un refrigerante representado
  por tres cifras representa una unidad menos que
  el numero de átomos de carbono (C) de la
  molécula. Si la molécula solo tiene un átomo de
  carbono el primer digito se omite.
• El segundo digito representa una unidad mas que
  el numero de átomos de hidrógeno (H) de la
  molécula.
• El tercer digito es igual al numero de fluor (F)
  de la molécula.
• Ejemplo R-134a

9
NOMENCLATURA

• una unidad menos que el numero de átomos de
  carbono ( o sea hay 112 átomos de carbono.
• Una unidad mas que el numero de átomos de
  Hidrógenos ( o sea hay 3-1 2 átomos de
  hidrogeno.
• Numero de átomos de flour (o sea hay 4 átomos de
  fluor.) Ejemplo R-134a
• La a indica que se trata de un isomero (o
  sea una disposición diferente de los mismos
  átomos) del R-134a

10
NOMENCLATURA

• Algunos refrigerantes sin embargo están
  compuestas por dos o mas sustancias químicas. El
  R-500, R-502 son ejemplos
• El R-502 esta compuesto de
• 48 de R-22
• 51 de R-115
• Algunas de estas proporciones químicas formulan
  sustancias se adquieren características de un
  refrigerante único

11
NOMENCLATURA

• Las combinaciones de sustancias químicas que
  actúan como único refrigerante se llaman
  azeotropicos.
• las mezclas azeotropicas se identifican por
  números de tres cifras que comienza con la
  cifra Nº5 como un ejemplo R-502 y R-507.
• las combinaciones de sustancias químicas que
  mantienen algunas características originales se
  llaman zeotropicas

12
NOMENCLATURA

• Por ejemplo a diferencia de los refrigerantes
  de componentes únicos y alas mezclas azeotropicas
  cuyos puntos de ebullición son de temperatura
  fija.
• Las mezclas azeotropicas tienen diferentes
  puntos de ebullición que corresponden a sus
  componentes originales.
• A veces las mezclas azeotropicas se les llama
  también simplemente mezclas.
• las mezclas azeotropicas se representan por un
  numero de tres cifras que comienzan por 4

13
NOMENCLATURA

• La designación termina con una letra para
  diferenciar las composiciones de las mismas
  sustancias químicas como ejemplo R-401a
• los refrigerantes también se identifican con
  colores

14
NOMENCLATURA

• Código de colores para su embase
• R-11 Naranja
• R-12 Blanco
• R-22 Verde
• R-113 Púrpura
• R-134a Celeste
• R-114 Azul
• R-500 Amarillo
• R-502 Orquídea
• R-717 Gris

15
CARACTERISTICASLA RELACION TEMPERATURA PRESION
DE LOS REFRIGERANTES

• La presión que ejerce un gas guarda relación con
  su temperatura es decir que si aumenta su
  temperatura aumenta su presión.
• La presión ala condición de evaporación sea mayor
  ala presión atmosférica.
• La presión de descarga no debe ser excesiva

16
CARACTERISTICAS

• La relación de presión debe ser baja.
• La presión de descarga no debe ser mayor ala
  presión critica.
• La temperatura de evaporación no debe ser
  inferior ala temperatura de congelación del
  refrigerante.
• El efecto refrigerante elevado (ER)BTULB
• Volumen especifico bajo

17
CARACTERISTICAS

• Densidad favorable
• Propiedades físicas de los refrigerantes pueden
  tener efecto sobre
• -la capacidad del equipo
• -la potencia requerida
• -la característica de presión y temperatura.
• -el calor especifico del liquido.

18
SELECCIÓN DE LOS REFRIGERANTES

• La selección del refrigerante afecta
• La capacidad del equipo
• El consumo de energía
• La seguridad.
• El mantenimiento

19
PROPIEDADES FISICAS Y AMBIENTALES DE LOS
REFRIGERANTES

• PEC PAO GWP años de vida
• R-11 23 1000 3400 60
• R-12 29 1000 7100 130
• R-22 40 .055 1600
  15
• R-123 27 .020 90
  2
• R-134a 26 0 1200
  16
• Las cualidades deseables para un refrigerantes
  son
• Un valor PAO bajo cero (0), un valor bajo de GWP
  así como corta vida en la atmósfera

20
FUENTES DE PERDIDAS DE REFRIGERANTE

• El propósito de la contención y de mejoramiento
  de los métodos de servicio la cantidad de
  refrigerante que se desprende y sale a la
  atmósfera.
• Si se reducen las emisiones de refrigerante, una
  ventaja que todos los equipos relucieran
  drásticamente el uso de los CFC
• Los técnicos en refrigeración pueden reducir las
  emisiones de CFC adquiriendo y utilizando equipos
  de contención subsanando las fugas.

21

• Las técnicas de servicio deben asegurarse de que
  las perdidas de refrigerantes de los sistemas de
  refrigeración se reduzcan al mínimo.
• La reducción de las emisiones, debería constituir
  la meta para todos los técnicos, porque esto
  mantiene condiciones de trabajo en la sala de
  maquina minimizando al mismo tiempo las fugas de
  refrigerante a la atmósfera.
• Estos factores permiten que existan condiciones
  seguras de servicio y mantenimiento

22
FUENTES DE PERDIDAS DE REFRIGERANTE EN LOS
SISTEMAS DE REFRIGERACION

• Las perdidas de refrigerante se producen
  principalmente por
• Fugas
• Procedimiento de servicio deficiente
• Contaminación
• La alta presión en los sistemas
• Todas las perdidas pueden reducirse de siguiendo
  las directrices y utilizando equipo sugerido para
  este propósito.

23
FUGAS DEL EQUIPO

• Fugas ocasionadas por el desgaste
• Fugas en las tuberías
• Las abrazaderas
• Las uniones
• Fugas durante el mantenimiento
• Cambios de aceite
• Colocación de filtros
• Colocación de manómetro
• Reemplazo de motor

24
IMPLEMENTACION DE NUEVOS PROCEDIMIENTOS DE
SERVICIO

• El escape de refrigerante debe evitarse
  estrictamente
• Los técnicos de deben ser mas cuidadosos que en
  el pasado
• Muchos procedimientos que eran comunes, ahora
  deben evitarse
• Ahora hay que recuperar todo el refrigerante
  (antes no)
• Recoger todo el refrigerante mediante bomba por
  liquido y gas

25

• Un método responsable implica que los componentes
  con refrigerante contaminado, se evite su
  liberación al ambiente
• No abrir los cilindros de modo irreflexible
• Existen nuevas herramientas que permiten reducir
  las emisiones al abrir los cilindros

26
REGISTRO DE MANTENIMIENTO

• La detección de perdida de los sistemas de
  refrigeración ahora deben efectuarse regularmente
  según un calendario
• La lectura de refrigerante
• Temperatura del condensador
• Presión de condensación
• Dejar constancia en el registro
• Comparar los registro semanal y mensualmente
• Comparar anualmente
• Vigilar los cambios de capacidad

27
RECUPERACION Y RECICLAJE DE REFRIGERANTE

• La mayoría de los refrigerantes son
  potencialmente peligrosos para la salud y la
  seguridad de las personas que están en contacto
  con estos y son peligrosos para el medio
  ambiente.
• Esto exige que los refrigerantes se almacenen y
  manipulen de forma apropiada
• Debido al alto costo de los mismos, una
  manipulación correcta ayudara reducir el gasto

28
RECIPIENTE PARA ALMACENAMIENTO DE REFRIGERANTE

• Los refrigerantes se almacenan y se envían en
  diversos tipos de recipiente
• Cilindros, tanques de una y media tonelada e
  incluso camiones
• Estos recipientes están clasificados como
  desechables o retornables
• Es importante saber siempre que tipo de
  recipiente esta usted usando

29

• En caso de duda consulte a la empresa o persona
  que le proporciono el recipiente
• Trate de utilizar recipientes rellenables para la
  recuperación

30
SEGURIDAD DE LOS CILINDROS DE REFRIGERANTES

• Los cilindros desechables deberían depositarse
  una vez que el refrigerante ha sido extraído
• Los recipientes están diseñados de modo que
  puedan rellenarse tan a menudo como sea posible
• Estos recipientes permiten almacenar el
  refrigerante sin peligro
• No se debe rellenar el recipiente si hay duda de
  fuga, rajaduras o golpes

31

• Hay que tener cuidado que no se sobrecarguen los
  cilindros
• Se recomienda por lo general que el recipiente no
  debe estar cargado a mas del 80 de su capacidad
• Algunos recipientes están provistos de válvulas
  de alivio
• Estos cilindros deben ser verificados cada 5 años
