CONTROLES

1
CONTROLES

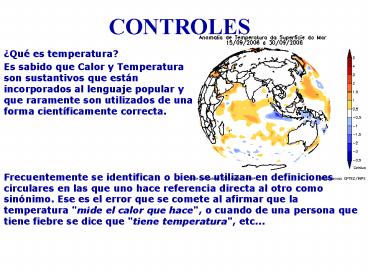

Qué es temperatura? Es sabido que Calor y
Temperatura son sustantivos que están
incorporados al lenguaje popular y que raramente
son utilizados de una forma científicamente
correcta.
Frecuentemente se identifican o bien se utilizan
en definiciones circulares en las que uno hace
referencia directa al otro como sinónimo. Ese es
el error que se comete al afirmar que la
temperatura "mide el calor que hace", o cuando de
una persona que tiene fiebre se dice que "tiene
temperatura", etc...
2
CONTROLES
Qué es temperatura? Llamaremos ENERGÍA TÉRMICA a
la suma de las energías de todas las partículas
que componen un cuerpo. La TEMPERATURA es el
valor medio de la energía cinética de estas
partículas. Todos sabemos que los cuerpos pueden
calentarse (aumentar su energía interna) o
enfriarse (perder energía interna). La energía
ganada o perdida en estos procesos es el
CALOR.  Unidades de medidas.
3
CONTROLES
F
9 C 32
C
5 ( F 32 )
5
9
-17.7 C 0 F
32 F 0 C
O BIEN
F
9 ( C 40 ) - 40
C
5 ( F 40 ) - 40
5
9
-40 F -40 C
4
CONTROLES
Calentamiento, relación temperatura
tiempo. Sensor. Convertidor.
Amplifcador.
5
CONTROLES
Termostatos bimetálicos. Termostatos por
expansión de fluídos. Pirómetros. Pirómetros
ópticos.
La superficie que se dilata es la que arquea la
pieza
6
CONTROLES
Sensores Termopares J, K, T, E, N, B, R,
S RTD - Resistant Temperature
Detector. PRT -Platinum Resistant
Thermometers. PT100
7
CONTROLESTERMOPARES
8
CONTROLES
Actuadores PID ON/OFF Ciclos. Brilliant
PID Fuzzy Logic Autotuning
9
CONTROLES
Amplificadores Contactor
magnético (relevador). Contactor
(relevador) de Mercurio. Estado Sólido
Ángulo de Fase. Cruce de
cero. Alarmas. Indicadores. Graficadores.
10
CALENTAMIENTO ELÉCTRICO
Resistencia eléctrica Metales, carbón y
otros. Electrodos, corto circuito. Inducción. M
icro ondas. Níquel - Cromo - Hierro
(Austeníticas) Hierro - Cromo Alumino
(Ferríticas) 1200 - 1280C Carburo de Silicio
1650 C Discilicio de Molibdeno 1700 - 1800C
11
CALENTAMIENTO ELÉCTRICO
Lo más común es debajo de 1200C y los metales
más comunes son Niquel-Cromo y Hierro-Cromo-Alumin
io. Estas aleaciones se usan en la construcción
de hornos y resistencias eléctricas para
calentamiento. Las resistencias en los hornos
pueden ser de alambre o de cinta colocada sobre
soportes cerámicos, de calentamiento por
radicación o convección forzada (conducción a
través de aire). Puede haber procesos similares
en termoformado o calentamiento ambiental.
12
CALENTAMIENTO ELÉCTRICO
Las resistencias eléctricas son de gran
variedad Bandas Mica o cerámica. Tira o
Banda plana. Cartuchos de baja
densidad. Cartuchos de alta densidad. Tubulares.
13
AHORRO DE ENERGÍA
Fuentes de Energía Solar. Hidráulica. Caída de
agua, Mareas, Oleaje. Geólica. Eólica. Combustible
s. Nuclear.
14
AHORRO DE ENERGÍA
CombustiónAutos, Boiler, Estufas, Hornos,
Deshidratadores, Generadores de Vapor,
Albercas. Combustibles Gas LP o Natural, Diesel,
Gasolina, Alcohol.
Cómo eficientar? Ajustando y calibrando los
instrumentos de medición. Evitando fugas. Buen
sistema de aislamiento.
15
AHORRO DE ENERGÍA
Electricidad Tabla comparativa de beneficios
entre energía eléctrica y combustión
Combustión -- -- -- --
Eléctrico
SEGURIDAD COSTOS AMBIENTAL-LIMPIEZA CONTROL DE
TEMPERATURA
