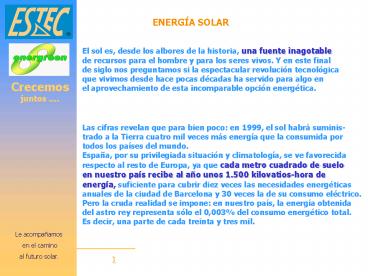

ENERGÍA SOLAR
El sol es, desde los albores de la historia, una
fuente inagotable de recursos para el hombre y
para los seres vivos. Y en este final de siglo
nos preguntamos si la espectacular revolución
tecnológica que vivimos desde hace pocas décadas
ha servido para algo en el aprovechamiento de
esta incomparable opción energética.
Las cifras revelan que para bien poco en 1999,
el sol habrá suminis-trado a la Tierra cuatro
mil veces más energía que la consumida por todos
los países del mundo. España, por su
privilegiada situación y climatología, se ve
favorecida respecto al resto de Europa, ya que
cada metro cuadrado de suelo en nuestro país
recibe al año unos 1.500 kilovatios-hora de
energía, suficiente para cubrir diez veces las
necesidades energéticas anuales de la ciudad de
Barcelona y 30 veces la de su consumo
eléctrico.Pero la cruda realidad se impone en
nuestro país, la energía obtenida del astro rey
representa sólo el 0,003 del consumo energético
total. Es decir, una parte de cada treinta y
tres mil.
2
ENERGÍA SOLAR
Las ventajas de esta fuente de energía son
apabullantes es limpia e inagotable. Y puede,
por tanto, liberarnos de la dependencia del
petróleo y de otras alternativas menos seguras
(centrales nucleares) y más contaminantes
(centrales térmicas y nucleares). Su principal
punto débil es que la radiación solar en invierno
(cuando más energía necesitamos) es menor. Por
otro lado, deviene imprescindible desarrollar la
tecnología de captación, acumulación y
distribución de energía solar para que pueda ser
competitiva frente al resto de opciones
energéticas que se ofrecen al usuario.
Qué hacer con la energía del Sol
Se puede obtener calor mediante colectores
térmicos, y electricidad a través de módulos
fotovoltaicos, si bien ambos procesos nada tienen
que ver entre sí en tecnología ni en aplicación.
Fotovoltaica es la energía solar producida por
celdas fotoeléctricas, capaces de convertir la
luz en un potencial eléctrico sin sufrir un
efecto térmico (se aprovecha entre un 9 y un 14
de la energía del Sol). Por otra parte, la
energía térmica se logra con colectores solares o
placas solares térmicas, que convierten en calor
entre un 40 y un 60 de la materia prima
recibida.
3
VENTAJAS DE ENERGÍA SOLAR

• Ventajas de la Energía Solar Térmica
• Al contrario de lo que sucede con las calderas
  tradicionales de gasóleo C, de gas o propano,
  los sistemas térmicos no requieren abastecimiento
  de combustible, son totalmente silenciosos, y
  apenas requieren mantenimiento.
• Una vez que se ha amortizado la inversión
  inicial, toda la energía que produce el
  sistema solar térmico se ahorra en combustible
  tradicional.
• Los paneles térmicos, por su aspecto y
  constitución, resultan fáciles de integrar y
  adaptar en las edificaciones. Los sistemas
  solares térmicos son la solución ideal para
  aquellos casos en los que se intenta respetar al
  máximo el entorno natural.
• Utilizan una fuente de energía renovable (la
  radiación solar), lo que quiere decir que a la
  escala temporal humana es inagotable, al
  contrario de lo que sucede con las fuentes de
  energía convencionales que dependen de un recurso
  que es limitado (petróleo, carbón, gas
  natural, etc.).
• Producen calor sin necesidad de ningún tipo de
  reacción o combustión, evitando la emisión a
  la atmósfera de CO2 u otros contaminantes
  responsables entre otros fenómenos, del
  calentamiento de la atmósfera (efecto
  invernadero). Por cada m2 de superficie
  colectora instalada se deja de emitir a la
  atmósfera aprox. 500 Kg de CO2 al año

4
ENERGÍAS RENOVABLES
Energía renovable es el principio inteligente
para juntar la protección del medio ambiente y la
rentabilidad.
Potencia eólica
Energía hidráulica
Energía solar térmica
Energía solar fotovoltaica
Geotérmico
Pilas de combustibles
Biomasa
5
(No Transcript)
6
Referencia con colectores planos (IDKM Integra)
7
FK7210 Elite

• Colector plano en forma de cubeta
• 2,1 m² bruto
• La capa de recubrimiento Sunselect
• Peso 39 kg

8
(No Transcript)
9
Referencia con FK 7210 Elite
10
VR12 CPC

• Colector de tubos al vacío
• 2,2 m² bruto
• 2,0 m2 superficie de apertura
• Peso 35 kg

11
Seccionado de VR12 para demostraciones
12
Modelo del VR12 CPC
13
Referencia del VR12 CPC
14
Curvas del rendimiento
en la comparación entre colectores de tubos al
vacío y colectores planos
0,8
0,7
Colector de tubos al vacío
0,6
0,5
Rendimiento del colector -
0,4
Colector plano
0,3
0,2
0,1
0
0
20
40
60
80
100
120
140
Diferencia de la temperatura (absorbedor-ambiente)
15
Modo de fijación Tornillo de bigornia
16
El tornillo de bigornia
17
Modo de fijación Gancho de tejador
18
Acumulador bivalente ESTEC SOL
19
Acumulador ESTEC PUFFER
Se utiliza este acumulador parael apoyo de
calefacción.
20
Acumulador ESTEC COMBI
21
Acumulador ESTEC MULTIPOWER
El tesoro de calor como multitalento
22
Regulador solar DeltaSol

• 3 Entradas para sensores de Pt1000
• 1 Salida para el control de un relé

23
Ejemplo de un sistema con el DeltaSol

• Comparación entre el sensor solar y el sensor
  del acumulador

24
Regulador solar DeltaPro, (Delta Pro Plus)

• 3(5) Entradas para sensores de Pt1000
• 2 Salidas para el control de 2 relés (p. ej.
  para el control de velocidad de bombas)
• (contador volumétrico de caudal o opcional
  2 funcionas de ?T)

25
Ejemplo de un sistema con el DeltaPro

• Comparación entre el sensor 1 y el sensor 2
  y/o el sensor 3

26
Ejemplo de un sistema con el DeltaPro

• Regulación de 2 funcionas independientes de ?T


27
El Solista El mando de control inteligente para
la circulación del agua caliente
Vd. quiere Siempre agua caliente en los grifos,
si lo necesita. Estado actual de la técnica
Hasta ahora se han utilizado diferentes
soluciones Instalar una bomba de circulación
funcionando 24 horas. Instalar una bomba de
circulación controlada temporalmente. Instalar
una bomba de circulación controlada temporal y
térmicamente. De ello se deduce - Consumo
innecesario de gasóleo C o de gas - Consumo
innecesario de agua - Consumo innecesario de
electricidad - Entremezclado en el acumulador sin
quererlo - Alto aumento del gasto de
calefacción Resumen Las 3 soluciones
mencionadas arriba no están optimizadas frente a
la necesidad y generan un consumo de energía
innecesario.
28
El Solista El mando de control inteligente para
la circulación del agua caliente

• Nuestra solución es definitiva
• - Hay siempre agua caliente en los grifos, si Vd.
  lo necesita
• - No hay gastos de electricidad innecesarios
• - No hay consumo de agua innecesario
• - Aumento de calefacción solamente si es
  necesario
• Reducción del consumo de gasóleo C o de gas
• El ahorro tiene un nombre!
• EL SOLISTA
• - el mando inteligente para la circulación del
  agua caliente -

29
El Solista El mando de control inteligente para
la circulación del agua caliente
1. El mando electrónico independiente
El conmutador de circulación está montado en el
tubo de agua caliente (2) y reacciona a la
circulación del agua si se abre un grifo de agua
caliente. (4). El grifo debe abrirse justo antes
de necesitar el agua (como un impulso). El mando
electrónico (1) recibe el impulso y arranque la
bomba de circulación (3) para transportar el agua
caliente desde el acumulador (5) a través del
tubo de circulación. Si se vuelve a abrir el
grifo después de unos segundos se obtiene agua
caliente. El mando electrónico desconecta la
bomba de circulación en función del tiempo
programado, para no llevar el agua caliente
continuamente por los tubos sin aprovecharlo. Con
un bloqueo de conexión ulterior se impide una
reconexión de la bomba de circulación dentro de
poco tiempo.
1
2
3
4
5
30
El Solista El mando de control inteligente para
la circulación del agua caliente
2. En enlace con el regulador solar
Descripción de funcionamiento véase el punto 1
El control de la bomba de circulación es un
bloque funcional adicional al regulador solar.
1
2
3
4
5
31
