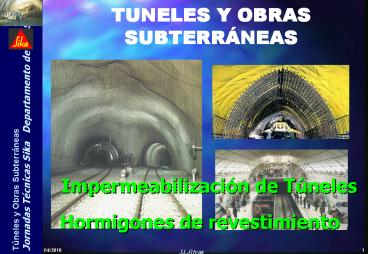

Impermeabilizacin de Tneles Hormigones de revestimiento

1
Impermeabilización de Túneles Hormigones
de revestimiento
TUNELES Y OBRAS SUBTERRÁNEAS
2
IMPERMEABILIZACIÓN DE TÚNELES

• Sistema OBERHASLI Sikaplan V Túnel

3
DRENAJE E IMPERMEABILIZACIÓN DE TÚNELES
HISTORIA

• Época romana Traída de aguas Juntas
• Siglos XVI y XVII Túneles Canal Juntas
• 1882 Suiza Túnel St. Gothard Taponamientos
• 1920 Europa Túneles ferrocarril Morteros imp.
• 1940 Suiza Túnel Oberhasli Drenaje
• 1950 Alemania Metropolitano Láminas asfálticas
• 1960 Europa Túneles Carretera Resinas poliester
• 1965 Suiza Alemania Túneles Carretera Láminas
  PVC-p
• 1970 Túneles Mecanización PVC-p
• 1980 Túneles Hypalón adherido
• 1987 Túneles PVC-p translúcido
• 1990 Europa Túneles PVC-p D. Soldadura
• 1998 España Túneles Norma UNE 104.424

4
DRENAJE E IMPERMEABILIZACIÓN DE TÚNELES
FACTORES A TENER EN CUENTA EN EL PROYECTO Y
PLANIFICACIÓN DEL TÚNEL

• Caudales estimados
• Condiciones del terreno y tipo de construcción
• Condiciones del agua
• Grado de impermeabilidad requerido
• Elementos necesarios de la impermeabilización

5
DRENAJE E IMPERMEABILIZACIÓN DE TÚNELES
HIDROGEOLOGÍA
El comportamiento hidrogeológico, depende de las
características geológicas del área y de la
climatología, en colaboración con la
geomorfología.

• Parámetros hidrogeológicos
• Porosidad
• Permeabilidad
• Gradiente hidráulico
• Transmisividad
• Factores de influencia en el cálculo
• Condiciones de superficie
• Características del terreno
• Condiciones ambientales
• Características del agua
• Estimación de caudales
• Métodos de Goodman, Heuer, Hvorslev

V 10.S.T (i1i2i3...in)
V Volumen de escorrentía (m3) S Área de la
cuenca (Ha) i intensidad (mm/h) (1mm 10
m3/Ha) T Tiempo (min.)
6
DRENAJE E IMPERMEABILIZACIÓN DE TÚNELES

• El drenaje y la impermeabilización de túneles
  tiene una gran importancia tanto técnica como
  económicamente
• Favorece la calidad y el confort de
  terminación del mismo y mejora las condiciones de
  mantenimiento
• Una optima impermeabilización NO es lo mas
  importante, sino la elección correcta de los
  materiales con respecto a las condiciones de un
  determinado momento y lugar

7
IMPERMEABILIZACIÓN DE TÚNELES
8

• PARAMETROS DE DISEÑO DE IMPERMEABILIZACIÓN
• Grado de Im- Características Utilización
  Filtraciones de agua
• permeabilidad de Humedad de la Obra
  L/m² en 24 Horas
• 1 No permitida la Lugares Secos 0
• difusión de vapor Locales refrigerados
• desde el exterior Presencia continua de
  personas
• Almacenes sensibles a la humedad
• 2 SECO Inst. militares y locales
  Húmedos 0
• Permitida la Subestaciones
• difusión de vapor Locales Subterráneos de uso
  general
• 3 SECO Almacenes y Locales
  Comerciales lt 0,001
• Estaciones de Metro
• 4 CASI SECO Túneles de Autopista lt
  0,01
• Túneles de Montaña
• Túneles Ferroviarios de alta velocidad
• 5 Filtraciones Aparcamientos lt 0,1
• Capilares Túneles de carretera y en roca
• 6 Ligero goteo Túneles de
  Ferrocarril lt 0,5
• de agua Líneas de Metro

9
IMPERMEABILIZACIÓN DE TÚNELES
Oberhasli Mecánico
10
IMPERMEABILIZACIÓN DE TÚNELES
11
IMPERMEABILIZACIÓN DE TÚNELES
Impermeabilización Intermedia
12
IMPERMEABILIZACIÓN DE TÚNELES
Impermeabilización Principal
13
IMPERMEABILIZACIÓN DE TÚNELES
Impermeabilización Principal - COLOCACIÓN Y
CONTROL
14
IMPERMEABILIZACIÓN DE TÚNELES
Impermeabilización Principal - REMATES
LONGITUDINALES
15
IMPERMEABILIZACIÓN DE TÚNELES
16
IMPERMEABILIZACIÓN DE TÚNELES
17
IMPERMEABILIZACIÓN DE TÚNELES
18
IMPERMEABILIZACIÓN DE TÚNELES
METRO BILBAO
19
IMPERMEABILIZACIÓN DE TÚNELES
METRO BILBAO
20
IMPERMEABILIZACIÓN DE TÚNELES
21
IMPERMEABILIZACIÓN DE TÚNELES
TUNEL VIGO
22
IMPERMEABILIZACIÓN DE TÚNELES
AVE Madrid - Barcelona
23
IMPERMEABILIZACIÓN DE TÚNELES
Colocación por Especialistas
24
IMPERMEABILIZACIÓN DE TÚNELES
CONCLUSIONES

• Dada la frecuencia con que se repiten las averías
  en los túneles debido a humedades y filtraciones,
  parece aconsejable dedicar mayor atención en los
  proyectos, en relación con los métodos y
  materiales de impermeabilización, en túneles
  nuevos, a fin de conseguir la mas perfecta
  impermeabilización con las máximas garantías de
  eficacia
• Los costes de impermeabilización para un túnel ya
  ejecutado son siempre superiores al costo de una
  impermeabilización inicial
• El sistema de impermeabilización debe ir en
  consonancia con el sistema de excavación,
  revestimiento y uso del mismo
• Toda Impermeabilización está compuesta de varias
  fases y la elección del conjunto de ellas es lo
  que define un SISTEMA
• Es más económico y sencillo no desplazar el agua,
  sino captarla, drenarla y dirigirla a los drenes
  longitudinales en cunetas

25
HORMIGONES DE REVESTIMIENTO
26
HORMIGÓN DE REVESTIMIENTO

• El revestimiento estructural de hormigón de un
  túnel representa una garantía para evitar caída
  de elementos del sostenimiento, como aflojes de
  los bulones, caída de elementos de gunita
• Su diseño y colocación viene dada por algunos de
  los siguientes motivos
• a) Impermeabilización
• b) Función resistente
• c) Funcionalidad
• d) Estética

27
REVESTIMIENTOS DEFINITIVOS DE TÚNELES
Geometría
En terrenos de características geotécnicas
estables Revestimiento adopta arco de medio
punto con hastíales rectos (espesor 30 cm.)
En terrenos de características geotécnicas tipo
medio-estables Revestimiento adopta forma de
herradura
En terrenos de características geotécnicas malas
Revestimiento adopta forma cerrada (contrabóveda)
En terrenos de características geotécnicas muy
malas Revestimiento adopta forma circular
(hidráulica)
28
REVESTIMIENTOS DEFINITIVOS DE TÚNELES
Fases de Ejecución y Puesta en Obra
1. Terrenos de buena calidad Hormigonado a
Sección Completa 2. Terrenos de peor calidad
Hormigonado a Media Sección y hastíales por
bataches
29
REVESTIMIENTOS DEFINITIVOS DE TÚNELES
Fases de Ejecución y Puesta en Obra
3. Terrenos de mala calidad Hormigonado
incluso en avance
30
REVESTIMIENTOS DEFINITIVOS DE TÚNELES
31
REVESTIMIENTOS DEFINITIVOS DE TÚNELES
32
REVESTIMIENTOS DEFINITIVOS DE TÚNELES
33
REVESTIMIENTOS DEFINITIVOS DE TÚNELES
34
REVESTIMIENTOS DEFINITIVOS DE TÚNELES
35
