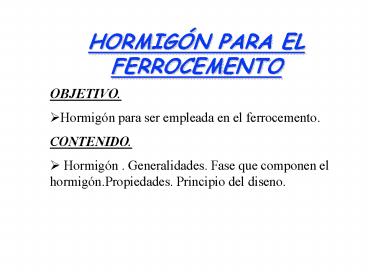

HORMIGÓN PARA EL FERROCEMENTO
  • OBJETIVO.
  • Hormigón para ser empleada en el ferrocemento.
  • CONTENIDO.
  • Hormigón . Generalidades. Fase que componen el
    hormigón.Propiedades. Principio del diseno.

2
Ferrocemento
  • El ferrocemento básicamente es igual que el
    hormigón armado HA, con las diferencias
    siguientes
  • Su espesor raramente excede los 25 mm.,
    mientras que los elementos de HA raramente son
    menores de 100 mm.
  • Se emplea un mortero rico en cemento
    Pórtland, el HA utiliza áridos gruesos.
  • El ferrocemento tiene un mayor porcentaje de
    refuerzo que el HA. El refuerzo comprende malla
    de alambre y alambres de pequeño diámetro
    separados ligeramente y distribuidos
    uniformemente en toda la área transversal.
  • La relación resistencia a tracción a peso es
    mayor que la del HA y su tendencia al
    agrietamiento es menor.
  • El ferrocemento puede ser construido sin
    encofrado para casi cualquier forma.

3
Definición de hormigón
  • El hormigón lo podemos definir, en general, como
    el producto que resulta de la mezcla de áridos y
    uno o más aglomerante. Cuando en la fabricación
    del hormigón se utiliza sólo árido fino se
    acostumbra llamarlo mortero.
  • Aqui nos referiremos como hormigón,
    independientemente del tamaño del árido
    utilizado, dado que la división entre árido fino
    y árido grueso es puramente convencional y de
    hecho los conceptos de mortero y hormigón.

4
FASE DEL HORMIGÓN
5
Fase pasta de cemento
  • La pasta de cemento hidratada está compuesta
    de
  • Gel de cemento.
  • Poros del gel.
  • Poros capilares.
  • Una pequeña cantidad de hidrato de cal

6
Fase pasta de cemento (Cont.)
  • El cemento para reaccionar completamente requiere
    de un 23 de agua.
  • 1g de cemento 0.23 g de agua.
  • Si se divide entre el peso específico de
    ambos materiales tenemos los volumenes absoluto
    siguientes
  • 0.32 cm3 0.23 cm3 0.55cm3
  • pero realmente los productos de hidratación
    obtenidos tienen un volumen de 0.49 cm3 por lo
    que en la pasta siempre se produce una retracción
    por esta causa.

7
Fase pasta de cemento (Cont.)
  • El volumen de gel mas poros del gel producido
    para un gramo de cemento sería
  • 0.49 ------ (100 28)
  • X ------- 100
  • El volumen de gel poros del gel 0.68 cm3
  • Como se empleo inicialmente un volumen
    absoluto de cemento de 0.32 cm3, teoricamente es
    posible emplear 0.36 cm3 de agua sin que se
    produzcan poros capilares. Esto corresponde a una
    relación agua cemento de 0.36. Para el cemento
    hidratado totalmente

8
Fase pasta de cemento (Cont.)
9
Fase pasta de cemento (Cont.)
  • El lograr que se produzca la hidratación
    produzca la hidratación completa va a depender
    de
  • La composición química del cemento.
  • La finura del cemento
  • El uso de aditivos.
  • El curado al hormigón

10
REACCIONES DE HIDRATACIÓN DEL CEMENTO PORTLAND
  • Al2O3.3 CaO 12(H2O) Ca(OH)2 ----- Al2O3 .
    4CaO.13H2O
  • Al2O3.3CaO CaSO4.2H2O 25H2O -----3CaO.Al2O3.CaS
    O4 . 31H2O

  • Estrigita


  • 2(3CaO. SiO2)
    6H2O ---- 3CaO.2SiO2. 3H2O 3Ca(OH)2

  • Tobermorita Portlandita
  • 2(2CaO. SiO2) 4H2O------ 3CaO. 2SiO2. 3H2O
    Ca(OH)2

  • Tobermorita Portlandita
  • 4CaO.Fe2O3.Al2O3 H2O----3CaO. Al2O3. 5H2O
    CaO. Fe2O3. 6H2O

11

Efecto de las puzolanas
CEMENTO
Durabilidad a aguas blandas y con CO2 agresivo
SCH ... Ca(OH)2
12
Interfase árido - pasta
  • El trabajo conjunto entre el árido y la pasta se
    realiza a través de la interfase arido pasta y
    depende de la adherencia.
  • A medida que la resistencia del hormigón es más
    elevada la tendencia a romper por la interfase es
    más alta
  • En la pasta la adherencia está en dependencia de
    la relación agua cemento utilizada y del grado
    de hidratación .
  • En el árido básicamentela adherencia depende de
    la rugosidad, impurezas, superficie específica y
    la composición química del árido

13
Representación del hormigón
14
Factores que depende el espesor de la capa
lubricante
  • Tipo y forma del elemento.
  • Cantidad y distribución del acero de refuerzo.
  • Método de mezclado del hormigón.
  • Método de transportación del hormigón.
  • Método de colocación del hormigón.
  • Método de Compactación del hormigón

15
Propiedades del Hormigón
  • Propiedades del hormigón fresco.
  • - Laborabilidad.
  • - Exudación.
  • - Peso unitario.
  • - Contenido de aire.
  • Propiedades del hormigón endurecido.
  • - Durabilidad.
  • - Cambios de Volumen.
  • - Permeabilidad.
  • - Corrosión.
  • - Resistencia a los esfuerzos mecánicos.

16
Factores que afectan la laborabilidad
  • Cantidad de cemento.
  • Características del cemento.
  • Consistencia.
  • Granulometría del árido fino.
  • Forma del árido fino.
  • Granulometría del árido grueso.
  • Forma del árido grueso.
  • Tamaño máximo del árido grueso.
  • Aditivos.
  • Proporciones de la mezcla.

17
EFECTO DE LA GRANULOMETRÍA DEL ÁRIDO
18
EFECTO DE LA FORMA DEL ÁRIDO
19
Exudación
  • Importancia.
  • Provoca la formación de canales en la masa
    del hormigón y / o agua atrapada debajo de las
    partículas de árido grueso incrementando la
    permeabilidad.
  • Perdida de adherencia entre el hormigón y el
    acero
  • Capa de arena en la superficie del hormigón.
  • Factores que depende
  • 1- Cantidad de agua en la mezcla.
  • 2- Superficie específica de las partículas

20
Durabilidad.
  • Se entiende por durabilidad de un hormigón
    hidráulico a la capacidad de resistir a lo largo
    del tiempo los efectos del medio ambiente y los
    agentes que tienden a destruirlo.
  • El término durabilidad lleva implícito el
    concepto de permanencia con el tiempo.
  • Los factores que determinan la durabilidad del
    hormigón son los siguientes
  • 1.        Calidad del hormigón, que depende
    principalmente de
  • 2.        La naturaleza del medio ambiente que
    rodea la hormigón y los agentes y procesos que
    tienden a destruirlo.

21
Factores que afectan la permeabilidad al agua del
hormigón
  • Grado de compactación del hormigón.
  • Fisuras o grietas producidas por las cargas y la
    retracción.
  • Acción dañina al hormigón del medio que lo rodea.
  • Sustancias perjudiciales al hormigón que por
    aumento de volumen pueden causar agrietamiento.
  • Porosidad propia del hormigón

22
Porosidad propia del hormigón.
  • Poros de la pasta de cemento.
  • - Poros del gel.
  • Ocupan el 28 del volumen de la pasta de
    cemento.
  • - Poros capilares de la pasta de cemento.
  • Dependen de la relación agua - cemento y
    del grado de
  • hidratación del cemento.
  • Poros capilares producidos por la exudación.
  • Dependen de la relación

23
Composición del Hormigón
  • El mortero representa el 95 del ferrocemento y
    está compuesto de cemento Pórtland, arena, agua y
    en algunos casos aditivos.
  • Se utiliza fundamentalmente cemento Pórtland
    tipo 1, cuándo va a estar en contacto con agua de
    mar debe emplearse cemento resistente a los
    sulfatos (tipo 4 ó 5).
  • Se debe emplearse arena inerte, limpia,
    relativamente sin limo, ni arcilla y libre de
    materia orgánica y otras sustancias nocivas. El
    tamaño de las partículas no debe ser por lo
    general de 2.5 mm. y es deseable una
    granulometría continua para obtener una mezcla
    laborables de alta densidad. Se puede emplear
    arenas ligeras (ejem. ceniza volcánica, pumita,
    plásticos inertes resistente a los álcalis), si
    no se requiere de resistencias altas.

24
Composición del hormigón(Continuación)
  • El agua potable es la más adecuada. Aunque puede
    utilizarse agua no potable libre de materia
    orgánica, aceite, cloruro, ácidos y otras
    impurezas. No debe emplearse agua de mar.
  • Como aditivos se pueden emplear reductores de
    agua, adiciones de materiales puzolánicos y
    trióxido de cromo en cantidades de 300 partes por
    millón del peso del mortero para reducir la
    reacción entre el mortero y las armaduras
    galvanizadas.
  • Las proporciones de la mezcla recomendadas son
    relación arena/cemento de 2 a 3 y relación de
    agua/cemento de 0.4 a 0.5.

25
Armaduras
  • La malla de refuerzo puede ser de diferentes
    tipos hexagonal, cuadrada soldada,cuadrada
    trenzada y de metal plegado, con aberturas de
    mallas de 6 a 25 mm. El principal requisito es la
    flexibilidad. Debe estar limpia y libre de polvo,
    grasa, pintura, óxido suelto y otras sustancias.
  • La malla hexagonal es la más barata, es muy
    flexible y puede emplearse en secciones muy
    delgadas, pero es estructuralmente menos
    eficiente que la malla con abertura cuadrada,
    pues los alambres no están orientados en las
    direcciones principales (máxima) de los esfuerzos.

26
Armaduras(Continuación)
  • La malla cuadrada soldada es mucho más rígida
    que la hexagonal es más resistente al
    agrietamiento, pero más difícil de trabajar.
  • La malla cuadrada trenzada tiene características
    similares que la malla soldada pero es un poco
    más flexible y fácil de trabajar. La mayoría de
    los diseñadores recomiendan mallas cuadradas
    trenzada de alambres con diámetro de 1 mm
    (calibre 19) o 1.6 mm (calibre 16) espaciados a
    13 mm (0.5 pulg.).
  • El metal plegado tiene casi la misma resistencia
    que la malla soldada pero es más rígido, da mayor
    resistencia al impacto y un mejor control de las
    grietas, pero no puede emplearse para hacer
    piezas de curvas agudas.

27
Armaduras(Continuación)
  • El galvanizado, como las soldaduras, reduce la
    resistencia a tracción y el revestimiento de zinc
    podría reaccionar en el ambiente alcalino
    produciendo burbujas de hidrógeno en la malla.
    Esto puede evitarse añadiéndose trióxido de cromo
    al mortero.
  • El acero de esqueleto que generalmente soporta a
    la malla de alambre y determina la forma de la
    estructura de ferrocemento, pueden ser alambres
    lisos o corrugado de diámetros pequeños
    (generalmente no más de 5 mm) para mantener una
    estructura de refuerzo homogénea (sin tensiones
    diferenciales). Alternativamente, se han empleado
    encofrados que sirven de esqueleto con madera o
    bambú, pero con éxito limitado.

28
Armaduras(Continuación)
  • Las fibras, en formas de alambre de acero cortas
    u otros materiales fibrosos, pueden añadirse a la
    mezcla de mortero para controlar el agrietamiento
    e incrementar la resistencia al impacto.
  • El volumen del refuerzo es de 4 a 8 en ambas
    direcciones, esto es entre 300 y 600 Kg/m3 la
    superficie específica correspondiente al refuerzo
    varia entre 2 y 4 cm2/cm3 en ambas direcciones.

29
Malla hexagonal
30
Malla cuadrada de alambres tejidos
31
Malla plegada
32
Malla cuadrada soldada
33
Malla tejida
