Actuation

1

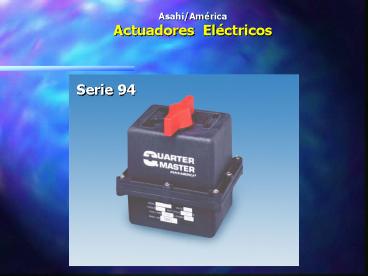

Asahi/América Actuadores Eléctricos
Serie 94
2
Asahi/América Actuadores Eléctricos Serie 94

• Historia
• Se Establece la Producción en 1994
• Diseño Propio
• Manufactura Completa Propia
• Confiabilidad en Campo
• Precio Competitivo

3
SERIE 94
OPERACIÓN
MANUAL
CAJA EN ZYTEL FR 50
MOTOR PROTEGIDO TERMICAMENTE
BARRA
TERMINAL DE
16 PUNTOS
CAJA NEMA 4X (IP 56)
4

Asahi/America Actuadores Eléctricos Serie 94

• Características Estándar
• Motor Reversible
• Tiempo de Ciclo 7.5 Segs. para 90º
• Interruptores de Límite
• Protección Térmica de Sobre-Corriente con Reset
  Automático
• Engranaje Permanentemente Lubricado
• Diseño Compacto
• Puede Montarse en
• Válvula Bola Tipo 21, Diámetros ½-3
• Válvula Mariposa Tipo 56, Diámetros 1 1/2-4

5
Asahi/América Actuadores Eléctricos Serie 94

• Características Únicas
• Nema 4x (IP 56) con accesorios de Acero
  Inoxidable
• Cumple UL/CSA Retardo a la Flama
• Marcado C E
• Base de Montaje ISO
• Tratamiento Térmico, Engranes Endurecidos
• Ciclo de trabajo del 100
• Indicador de Posición/ Operación Manual
• Barra con 16 terminales

6
Asahi/América Actuadores Eléctricos Serie 94

• Opciones
• Varios Voltajes
• Interruptores de Límite Adicionales
• Potenciometro de Retroalimentación
• Control con 2 cables
• Temporizador para tiempo de Ciclo

• Tiempos de Ciclo Extendidos
• Kit 180º Excéntrico
• Freno Mecánico
• Calentador y Termostato
• Posicionador Electrónico
• Paquete de Baterías a Prueba de Falla

7

Asahi/America Series 94 Vs la Competencia

• Caja Cubierta Plástica, Base de aluminio
• Ciclo de trabajo del 25 solamente
• Partes Plásticas en engranaje
• Operación Manual sin des-embrague
• Moldeado en Arena

• Tornillería Cadminizada fácil corrosión,
  recubrimiento epóxico opcional
• Problemas debido a un mal alineamiento en
  engranaje
• Multiples Vendedores Para
• Manufactura y
• Soporte Técnico

8
Asahi/América Actuadores Eléctricos Serie 94

• Especificaciones de Ingeniería
• Modelos A94, B94
• Torque 150-300 in-lbs.
• (17-34 N-m)
• Voltaje 120 VCA 50/60 Hz
• Consumo de Corriente .75 Amps (LR)
• Ciclo de Trabajo A-94-100, B-94-75

• Motor Protegido Térmicamente
• CE Compliable

9
Asahi/América Actuadores Eléctricos Serie 94

• Especificaciones de Ingeniería
• Entrada Conduit ½ NPT, 2 Entradas
• Caja Nema 4X (IP 56)
• Max. Temperatura 150º F (65º C)
• Interruptores Dos SPDT (15 amps)
• Tiempo de Ciclo 7.5 Segs. / 90º
• Círculo de Montaje ISO
• Operación Manual Des-embrague
