Data Mining

1

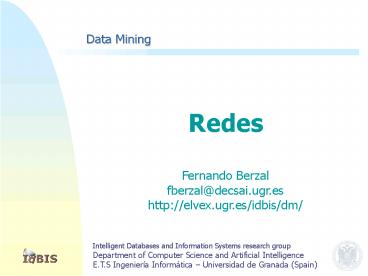

Data Mining

• Redes

Fernando Berzalfberzal_at_decsai.ugr.es http//elvex
.ugr.es/idbis/dm/
2
Redes
3
Redes

• Áreas de aplicación
• Cheminformatics Compuestos químicos.
• Bioinformatics Estructuras proteínicas
  bio-pathways
• Ingeniería del Software Análisis de programas
• Análisis de redes de flujo (tráfico, workflow)
• Bases de datos semiestructuradas, p.ej. XML
• Gestión del conocimiento ontologías y redes
  semánticas
• CAD Diseño de circuitos electrónicos (ICs)
• Sistemas de información geográfica cartografía
• Redes sociales, p.ej. Web

4
Redes
Interacciones de la proteína de la levadura
from H. Jeong et al Nature 411, 41 (2001)
5
Redes
La Pirámide de la Complejidad de la Vida
from Z.N. Oltvai and A.-L. Barabasi. Science,
2002
6
Redes
Food Web
7
Redes
Internet
8
Redes
Red social Coautores
9
Redes
Red social US Biotech Industry
10
Redes
Red social FOAF (friend of a friend)
11
Redes
Red social Estructura de una organización
www.orgnet.org
12
Redes

• Las redes son grafos
• Vértices Objetos
• Puede haber distintos tipos de objetos
• Los objetos pueden tener atributos
• Los objetos pueden tener etiquetas
• Aristas Enlaces entre objetos
• Puede haber distintos tipos de enlaces
• Los enlaces pueden tener atributos
• Los enlaces pueden ser dirigidos (o no dirigidos)
• No se requiere que los enlaces sean binarios

13
Redes

• Redes sociales
• Nodos Individuos
• Enlaces Relaciones sociales (familiares,
  económicas)
• Redes de telecomunicaciones
• Nodos de la red Ordenadores, routers, satélites
• Enlaces Distintos tipos de medios guiados y no
  guiados
• Redes de transporte
• Nodos Ciudades
• Conexiones Carreteras, vías férreas y rutas
  aéreas
• Ingeniería del Software ? Software Mining
• Nodos Módulos
• Relaciones Dependencias

14
Redes Ejemplos

• Coautores
• Nodos Científicos
• Enlaces Artículos escritos conjuntamente

15
Redes Ejemplos

• Redes de telecomunicaciones
• Nodos Ordenadores, routers, satélites
• Enlaces Distintos tipos de medios guiados y no
  guiados

16
Redes Ejemplos

• Redes biológicas

17
Redes Ejemplos

• Web
• Nodos Documentos
• Enlaces entre URLs

18
Redes

• El estudio de redes engloba muchos tipos de
  redessociales, económicas, biológicas, de
  contenido
• Características de las redes
• Gran escala
• Evolución continua
• Distribución (los nodos deciden con quién
  conectarse)
• Interacción sólo a través de los enlaces
  existentes

19
Propiedades de las redes

• Propiedades de interés
• Componentes conectadoscuántos? de qué tamaño?
• Diámetro de la redDistancia media, peor caso
• Grado de los nodos (degree distribution)y
  existencia de hubs (vértices muy conectados)
• Agrupamiento(balance entre conexiones locales y
  de larga distancia roles de ambos tipos de
  conexiones)

20
Propiedades de las redes

• Conectividad
• p.ej. WWW

21
Propiedades de las redes

• Diámetro de la red
• p.ej. small worlds

22
Propiedades de las redes

• Coeficiente de agrupamiento
• nbr(u) Vecinos de u en el grafo
• k Número de vecinos de u (i.e. nbr(u))
• max(u) Número máximo de aristas entre los
  vecinos de u, p.ej. k(k-1)/2
• Coeficiente de agrupamiento del nodo uc(u)
  (aristas entre vecinos de u) / max(u)
• Coeficiente de agrupamiento del grafo GC
  Promedio de c(u) para todos los nodos de G

23
Propiedades de las redes

• Coeficiente de agrupamiento
• k 4
• m 6
• c(u) 4/6 0.66
• 0 lt c(u) lt 1
• Parecido a un clique de los vecinos de u
• Interpretación Mis amigos suelen ser amigos
  entre sí

24
Propiedades de las redes

• Coeficiente de agrupamiento
• Algunas redes reales (CgtCrand, LltLrand)C
  Clustering CoefficientL Path Length

25
Propiedades de las redes

• Grado de los nodos
• Distribución Normal
• Parámetros Media y desviación

26
Propiedades de las redes

• Grado de los nodos
• Distribución de Poisson
• Único parámetro ? (media y desviación)

27
Propiedades de las redes

• Grado de los nodos
• Distribución de Pareto (power law)
• P(x) 1/x?
• Hubs Un número pequeño de vértices con un grado
  elevado (fenómeno que no aparece en las
  distribuciones normales/binomiales/de Poisson)

28
Propiedades de las redes

• Grado de los nodos
• Cómo distinguir entre una distribución y otra?
• Log-log plot
• Pareto
• log(PrX x) log(1/xa) -a log(x)
• Lineal, pendiente a
• Normal
• log(PrX x) log(a exp(-x2/b)) log(a)
  x2/b
• No lineal, cóncava entorno a la media
• Poisson
• log(PrX x) log(exp(-l) lx/x!)
• No lineal

29
Propiedades de las redes

• Grado de los nodos
• a WWWpower law
• b Coauthorship
• networks
• power law withexponential cutoff
• c Power grid
• exponential
• d Social networkgaussian

30
Modelos de redes

• Las redes naturales suelen tener
• Una (o muy pocas) componentes conexas
• Independientemente del tamaño de la red
• Un diámetro pequeño (6 grados de separación)
• Constante, que crece logarítmicamente o que
  incluso decrece con el tamaño de la red
• Un alto grado de agrupamiento (comunidades)
• Mucho mayor que el que resultaría de una red
  aleatoria (y, aún así, con un pequeño diámetro)
• Mezcla de conexiones
• Conexiones locales y de larga distancia
• comparten características universales ?

31
Modelos de redes

• Random networks (redes aleatorias)
• Random-biased networks (redes aleatorias
  sesgadas)
• Small-world networks (qué pequeño es el mundo)
• Scale-free networks (redes libres de escala)
• Hierarchical modular networks (redes
  jerárquicas/modulares)
• Affiliation networks (redes de afiliación)

32
Modelos de redes

• Random Networks
• Modelo de Erdos Renyi
• Pocas componentes conexas (típicamente una)
• Bajo coeficiente de agrupamiento
• Distribución de Poisson

33
Modelos de redes

• Random Networks
• Modelo de Erdos Renyi

Componente principal
Número de enlaces
34
Modelos de redes

• Small-World Networks
• Modelo de Watts Strogatz
• Pocas componentes conexas (típicamente una)
• Diámetro pequeño
• Distribución de Poisson
• Alto coeficiente de agrupamiento

35
Modelos de redes

• Small-World Networks
• Modelo de Watts Strogatz
• Average path length, normalized by system size,
  plotted as a function of the average number of
  shortcuts.

36
Modelos de redes

• Scale-Free Networks
• Modelo de Barabasi Albert
• Pocas componentes conexas (típicamente una)
• Diámetro pequeño
• Distribución de Pareto
• Bajo coeficiente de agrupamiento
• Hubs
• Modelo natural
• Número variable de nodos La red va creciendo
  conforme se añaden nuevos nodos.
• Es más probable crear enlaces a nodos que ya
  tienen muchos enlaces (preferential attachment
  rich get richer).

37
Modelos de redes
38
Modelos de redes

• Scale-Free Networks
• Características
• Muestran rasgos de auto-organización en sistemas
  complejos Los enlaces no son aleatorios.
• Resistentes frente a fallos aleatorios, que
  pueden causar con facilidad la disrupción de una
  red aleatoria pero no la de una red libre de
  escala.
• Vulnerables frente a ataques organizados Los
  hubs son esenciales para mantener la red unida.

39
Modelos de redes

• Scale-Free Networks
• Características

40
Modelos de redes

• Hierarchical/Modular Networks
• Organización jerárquica
• Hubs
• Cliques

41
Modelos de redes

• Hierarchical/Modular Networks

42
Modelos de redes

• Affiliation Networks (redes de afiliación)
• Grafo bipartido para modelar interacciones
  sociales

43
Modelos de redes

• Affiliation Networks (redes de afiliación)

44
Modelos de redes

• Affiliation Networks (redes de afiliación)

45
Problemas de interés

• Búsquedas en redes (con información local
  incompleta)
• Problemas de difusiónepidemias, contagio social
  (ideas, modas, productos)
• Análisis de las propiedades de una redp.ej.
  Robustez

46
Problemas de interés

• Desde el punto de vista algorítmico
• Objetos
• Ordenación (ranking),
• Clasificación y detección de anomalías,
• Agrupamiento (detección de grupos)
• Identificación de objetos (entity resolution).
• Enlaces
• Predicción de enlaces
• Grafos
• Detección de subgrafos
• Clasificación de grafos
• Modelos de generación de grafos

47
Bibliografía

• Redes Orígenes Aplicaciones (redes sociales,
  Web)
• Stanley Milgram The small world problem.
  Psychology Today, 260-67 (1967)
• Phillip W. Anderson More is different.Science,
  177393-396 (1972)
• Mark S. Granovetter The strength of weak
  ties.American Journal of Sociology, 781360-1380
  (1973)
• Stanley Wasserman Katherine Faust Social
  Network Analysis Methods and Applications.
  Cambridge University Press, 1994
• John P. Scott Social Network Analysis, 2nd
  edition.Sage Publications Ltd., 2000.
• Andrei Broder, Ravi Kumar, Farzin Maghoul,
  Prabhakar Raghavan, Sridhar Rajagopalan, Raymie
  Stata, Andrew Tomkins Janet Wiener Graph
  structure in the Web. Computer Networks
  33309320 (2000)
• Steven H. Strogatz Exploring Complex
  Networks.Nature, 410268-275 (2001)
• Albert-Laszlo Barabasi Linked How Everything Is
  Connected to Everything Else and What It Means.
  Plume, 2003. ISBN 0452284392
• Duncan J. Watts Six Degrees The Science of a
  Connected Age. W. W. Norton Company, 2004. ISBN
  0393325423
• Jure Leskovec, Jon M. Kleinberg Christos
  Faloutsos Graphs over time densification laws,
  shrinking diameters and possible explanations.
  KDD'2005

48
Bibliografía

• Redes Modelos
• Paul Erdös Alfred Rényi On the evolution of
  random graphs.Mathematical Institute of the
  Hungarian Academy of Sciences, 517-61 (1960)
  reprinted in Duncan, Barabasi Watts (eds.)
  The Structure and Dynamics of Networks
• Ray Solomonoff Anatol Rapoport Connectivity of
  random nets.Bulletin of Mathematical Biophysics,
  13107-117 (1951)reprinted in Duncan, Barabasi
  Watts (eds.) The Structure and Dynamics of
  Networks
• Duncan J. Watts Steven H. Strogatz Collective
  dynamics of small-world networks.Nature,
  393440-442 (1998)
• Albert-László Barabási Réka Albert Emergence
  of scaling in random networks.Science,
  286509-512 (1999)
• Réka Albert, Hawoong Jeong Albert-László
  Barabási Error and attack tolerance of complex
  networks. Nature 406378-382 (2000)
• M.E.J. Newman, S.H. Strogatz D.J. Watts Random
  graphs with arbitrary degree distributions and
  their applications. Physical Review E, 64026118
  (2001)
• M.E.J. Newman, S.H. Strogatz D.J. Watts Random
  graphs models of social networks. PNAS
  992566-2572 (2002)
• Erzsébet Ravasz Albert-László Barabási
  Hierarchical organization in complex networks.
  Physical Review E, 67026112 (2003)
• Mark Newman The structure and function of
  complex networks. SIAM Review 45167-256 (2003)

49
Bibliografía

• Búsqueda en redes
• Sergey Brin Lawrence Page The anatomy of a
  large-scale hypertextual Web search engine.
  Computer Networks and ISDN Systems, April 1998
• David Gibson, Jon M. Kleinberg Prabhakar
  Raghavan Inferring Web Communities from Link
  Topology. ACM Conference on Hypertext and
  Hypermedia, June 1998
• Jon M. Kleinberg Authoritative sources in a
  hyperlinked environment. Journal of the ACM,
  September 1999
• Toby Walsh Search in a Small World. IJCAI1999
• Jon M. Kleinberg. Navigation in a Small World.
  Nature, August 2000.
• Jon M. Kleinberg The small-world phenomenon An
  algorithm perspective. STOC2000
• Scott White Padhraic Smyth Algorithms for
  Estimating Relative Importance in Networks.
  KDD'2003
• Hanghang Tong Christos Faloutsos Center-Piece
  Subgraphs Problem Definition and Fast Solutions.
  KDD'2006
• Alekh Agarwal, Soumen Chakrabarti Sunny
  Aggarwal Learning to Rank Networked Entities.
  KDD'2006
• Jeffrey Davitz, Jiye Yu, Sugato Basu, David
  Gutelius Alexandra Harris iLink Search and
  Routing in Social Networks. KDD'2007.

50
Bibliografía recomendada

• Jiawei Han Micheline Kamber Data Mining
  Concepts and Techniques 2ª edición, sección 9.2
  Addison-Wesley, 2006. ISBN 1-55860-901-3
• Mark Newman, Albert-Laszlo Barabasi Duncan J.
  Watts (editors) The Structure and Dynamics of
  Networks. Princeton University Press, 2006. ISBN
  0-691-11357-2

51
Bibliografía recomendada

• Libros divulgativos
• Albert-Laszlo Barabasi Linked How Everything Is
  Connected to Everything Else and What It Means.
  Plume, 2003. ISBN 0452284392
• Duncan J. Watts Six Degrees The Science of a
  Connected Age. W. W. Norton Company, 2004. ISBN
  0393325423
