Title: Arquitectura Tcnica


1

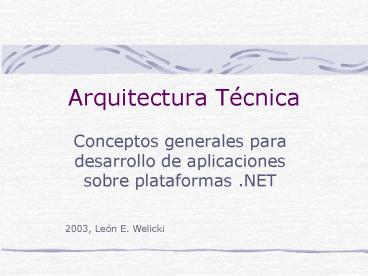

Arquitectura Técnica
  • Conceptos generales para desarrollo de
    aplicaciones sobre plataformas .NET

2003, León E. Welicki
2
Agenda
  • 1. Fundamentos
  • 2. Definición de las capas
  • 3. Errores
  • 4. Conceptos Generales
  • 5. Contras y Pros

3
1. Fundamentos
  • Objetivos
  • Bases de la Arquitectura
  • Esquema Conceptual
  • Niveles de Abstracción
  • Diagrama de Arquitectura General

4
Objetivos
  • Objetivos
  • Brindar una infraestructura común y consistente
    para desarrollar aplicaciones en forma rápida y
    eficiente, sobre una serie de servicios y
    características estándar.
  • Promover la reutilización de componentes.
  • Desacoplar las funciones de las aplicaciones en
    distintos niveles de abstracción buscando máxima
    cohesión y mínimo acomplamiento.

5
Bases de la Arquitectura
  • Basada en conceptos de orientación a objetos.
  • Basada en el concepto de n-capas.
  • Cada capa realiza funciones en distintos niveles
    de abstracción.
  • Las capas están desacopladas.
  • Control robusto de errores en las capas
    inferiores.
  • Estandarización de funciones rutinarias comunes a
    todas las aplicaciones.

6
Esquema Conceptual
Fuentes de Datos Repositorios de información
persistente. Estos repositorios son
independientes del sistema y pueden ser Oracle,
Sql Server, Xml, etc.Son elementos externos a
nuestra arquitectura.
Oracle
Access
Xml
Acceso Físico a Datos conjunto de componentes
que exponen funcionalidades relacionadas con las
fuentes de datos.
Acceso Físico a Datos
Acceso Lógico a Datos conjunto de componentes
que exponen funcionalidades relacionadas con
entidades de las fuentes de datos. Utilizan la
capa de acceso a físico para comunicarse con lo
repositorios
Acceso Lógico a Datos
Lógica de negocios implementa la lógica de
negocios particular de una aplicación. Utiliza
objetos de la subcapa de acceso lógico a datos
para manejo de la persistencia.
Lógica de Negocios
App. Winforms
ClienteClientes de las aplicaciones. Puede ser
otro objeto de negocios, una pagina aspx, una
aplicación winforms o cualquier entidad capaz de
utilizar objetos de .net. Son elementos externos
a nuestra arquitectura.
Página aspx
Objetos .net
7
Esquema Conceptual
  • Elementos endógenos
  • Subcapa de acceso físico a datos
  • Subcapa de acceso lógico a datos
  • Subcapa de negocios
  • Elementos exógenos
  • Fuentes de datos
  • Clientes

8
Niveles de Abstracción (i)
  • Los objetos de cada capa manejan un nivel
    distinto de abstracción.
  • Cuanto más cercana está la capa al cliente, menos
    detalles se conocen sobre el soporte de datos.
  • Cada capa tiene un foco particular de interés.
  • Ejemplo en la app de organigramas
  • Acceso Físico OleDb
  • Acceso Lógico Sql
  • Lógica de negocios c, objetos .net.

9
Niveles de Abstracción (ii)
Oracle
Access
Xml
Acceso Físico a Datos OleDb, Odbc, XmlDom,
etc. Maneja protocolos de bajo nivel de acceso a
datos (a traves de objetos del .Net Framework).
Acceso Físico a Datos
Acceso Lógico a Datos Sql, Xpath / Xquery,
etc. Lenguajes particulares de acceso a los
datos. No conoce detalles sobre el protocolo
utilizado para recuperar los datos ni sobre el
repositorio físico.
Acceso Lógico a Datos
Lógica de Negocios
Lógica de negocios c, vb.net, etc. Implementa
la lógica de negocios independientemente del
soporte de datos. No conoce detalles de SQL ni
protocolos de comunicación.
App. Winforms
Página aspx
Objetos .net
10
Diagrama de Arquitectura General
Subcapa de Acceso Físico a Datos (namespace util)
cOleDb
cOracle
cOdbc
cDirectory
IDataAccess (interface)
Subcapa de Acceso Lógico a Datos (namespace
DBProxy)
cDBProxyA
cDBProxyB
cDBProxyC
cDBProxyD
En este caso, cada objeto debe gestionar sus
excepciones y su mecanismo de logging.
cObject1
cObject2
cObject3
Subcapa de Lógica de Negocios (namespace Business)
Cliente de los objetos de negocios (pueden ser
objetos de presentacion, otros objetos de
negocios, otra aplicación, etc)
11
2. Definición de las Capas
  • Fuentes de Datos
  • Acceso Físico a Datos
  • Acceso Lógico a Datos
  • Lógica de Negocios

12
Fuentes de Datos
  • Son fuentes de datos heterogéneas.
  • Pueden tomarse como un factor exógeno a nuestro
    modelo.
  • A modo general, se puede decir que esta capa
    puede incluir cualquier fuente de datos que pueda
    ser explotada a través de los protocolos
    estándares de acceso (OleDb, ODBC, LDAP).
  • Para el caso particular de LDAP, la interface
    IDataAcess puede no ser el modo mas adecuado
    acceso.

13
Acceso Físico a Datos (i)
  • Objetivo
  • Exponer un conjunto de objetos que permitan el
    acceso y la manipulación de información en una
    fuente de datos específica.
  • Este conjunto de objetos expone una interface
    única, estableciendo un patrón semántico
    unificado para acceder a los datos.
  • Esto último permite abstraer el usufructo de una
    fuete de datos del protocolo de acceso y su
    organización.

14
Acceso Físico a Datos (ii)
  • Esta capa es la que realiza el acceso a los datos
    a mas bajo nivel.
  • Para cada caso particular implementa el protocolo
    apropiado (especialización).
  • Esta compuesta por una serie de clases que
    implementan la interface de acceso a datos
    IDataAccess.
  • Todas las clases de esta capa exponen la misma
    interface, pero su comportamiento interno puede
    ser muy diferente.

15
Acceso Físico a Datos (iii)
  • Cada clase de acceso a datos debe gestionar las
    excepciones que se produzcan durante su
    ejecución.
  • Ante un error, devuelven la excepción
    DAException.
  • Cuando se dispara una excepción DAException, se
    registra en un fichero de log de errores de
    acceso físico a datos.

16
Acceso Lógico a Datos (i)
  • Objetivos
  • Manejo de la persistencia de entidades lógicas de
    datos (tablas, vistas, relaciones, etc).
  • Brindar un nivel mayor de abstracción a los
    objetos de negocios.
  • Centralizar y representar el conocimiento de una
    entidad lógica en objetos con comportamiento
    estandarizado.
  • Promover mayor reutilización.
  • Brindar un conjunto de servicios de acceso lógico
    a datos consistentes y normalizados.

17
Acceso Lógico a Datos (ii)
  • Encapsulan la persistencia de elementos
    residentes en las fuentes de datos.
  • Funcionan como proxies sobre entidades residentes
    en fuentes de datos.
  • La relacion de encapsulamiento no debe ser
    necesariamente 1 objeto, 1 tabla.
  • Conocen la interface IDataAccess.

18
Acceso Lógico a Datos (iii)
  • Ante un error, disparan una excepción
    DBProxyError.
  • Esta excepcion se logea automaticamente en un log
    de errores de acceso lógico a datos.

19
Lógica de Negocios (i)
  • Objetivos
  • Implementar la lógica de negocios de la
    aplicación, idependientemente del soporte de
    datos y los protocolos necesarios para su
    explotación.
  • Separar la lógica de negocios de los detalles de
    implementación.

20
Lógica de Negocios (ii)
  • Independencia de la lógica de negocios (motivo
    principal de la aplicación) del soporte de datos.
  • La lógica de negocios no está mezclada con los
    detalles de implantación.
  • Esto hace que las aplicaciones sean más
    mantenibles.
  • Mayor cohesión (cohesión funcional).
  • Brinda mayor reusabilidad.

21
3. Errores
  • Premisas
  • Niveles de Errores
  • Errores de Acceso

22
Premisas (i)
  • Mostrar el error apropiado al cliente
    apropiado.
  • Tener trazabilidad e información completa de un
    error brinda más herramientas para solucionar una
    incidencia.
  • Cada capa registra sus errores a distintos
    niveles.
  • Las capas de acceso a datos tienen repositorios
    propios de registro de situaciones de excepción
    (sus logs).

23
Premisas (ii)
  • Los errores en la capa de datos se gestionaran
    utilizando el mecanismo de control estructurado
    de excepciones try...catch.
  • En las capas de acceso a datos se deben controlar
    todas las posibles situaciones de excepción.
  • Dicho control estará estandarizado.
  • Para las capas de lógica de negocios, se propone
    también el enfoque estructurado.

24
Niveles de Errores
  • Acceso Físico
  • Errores de acceso físico propios de los
    protocolos utilizados. Son errores de bajo nivel
    vinculados a problemas con la fuente de datos
    OleDb, ADO.NET, Odbc, XmlParseError, etc.
  • Acceso Lógico
  • Acceso Lógico errores de Sql, Xpath.
  • EjemplosSql mal formado, Xpath mal formado, etc.
  • Objetos de negocios
  • Errores propios del negocio. Pueden ser
    validaciones de datos, reglas particulares, etc.

25
Niveles de Errores (ii)
  • Los errores de acceso a datos, tanto en la capa
    física como en la capa lógica están dados por los
    protocolos y el lenguaje particular de acceso
    utilizado. Esto implica que siguen una
    estandarización ímplicita, inherente a sus
    elementos componentes.
  • Los errores de lógica de negocio no siguen ningún
    tipo de estandarización. Son determinados por la
    aplicación y diseñados a tales efectos.

26
Errores de Acceso (i)
  • Las capas de acceso a datos, tanto física como
    lógica deben implementar el control de errores
    completo, registrando la excepción en un log y
    disparando hacia arriba la excepción apropiada.
  • Acceso Físico
  • Excepción DAException
  • Log app_name.DA.log
  • Acceso Lógico
  • Excepción DBProxyException
  • Log app_name.DBProxy.log

27
Errores de Acceso (ii)
  • El registro y disparo de excepciones mencionado
    en el punto anterior deben ser implementados
    completamente por cada clase.
  • Esto implica que estas tareas sean parte del
    desarrollo de una clase de acceso a datos.

28
4. Conceptos Generales
  • Frecuencia de Desarrollo
  • Catálogos
  • Flexibilidad

29
Frecuencia de Desarrollo
  • Cada tipo de componente tendrá una distinta
    frecuencia de desarrollo.
  • Con esto nos referimos a la necesidad de que sea
    desarrollado para un proyecto particular.
  • Acceso físico sólo ante la necesidad de acceder
    a una nueva fuente de datos o de utilizar un
    nuevo protocolo de acceso para una fuente
    existente.
  • Acceso lógico sólo ante la necesidad de acceder
    a una entidad de una fuente de datos para la que
    no exista un objeto a tales efectos.
  • Objetos de negocios se deben desarrollar para
    cada aplicación. Son la razón de ser de las
    aplicaciones.

30
Catálogos
  • Para promover y ayudar a la reutilización,
    existirán catálogos de componentes.
  • Estos catálogos expondrán las funcionalidades
    existentes para que puedan ser reutilizadas por
    otras aplicaciones.
  • Catálogo de Objetos de Acceso Físico a Datos.
  • Catálogo de Objetos de Acceso Lógico a Datos.
  • Catálogo de Objetos de Negocios.
  • Los catálogos se generarán con ayuda de Visual
    Studio .net (comentarios Xml).

31
Catálogos
  • Cada aplicación debe exponer su propio catálogo.
  • De esta manera, el responsable de la aplicación
    es responsable del mantenimiento del catálogo.

32
Flexibilidad (i)
  • La arquitectura permite cierta flexibilidad para
    el desarrollo.
  • De esta manera, en casos muy particulares se
    pueden saltear capas, aunque esta no es una
    práctica recomendada.
  • Ejemplo saltear la capa de acceso lógico a datos
    y crear objetos que implementen directamente las
    consultas sql utilizando objetos de acceso
    físico.
  • En caso de saltearse una capa o más capas, se
    debe documentar la situación.

33
Flexibilidad (ii)
  • Es importante tener en cuenta que al saltear las
    capas se pierden los siguientes beneficios
  • Separación de los niveles de abstracción
  • Necesidad de registrar y disparar errores en un
    contexto no apropiado (logear excepciones de
    acceso lógico en la capa de negocios).
  • Dificulta la reutilización
  • Una sentencia Sql o una función codificados en
    una página no pueden ser reutilizados por otros
    objetos.

34
Servicios Generales
  • cSessionTracker
  • Permite monitorear el inicio y el final de una
    session HTTP
  • cLog
  • Logging de situaciones de excepción

35
Ejemplo de Interacción
cPuesto
cDBProxyPuesto
cDbOleDb
Oracle
Load(idPuesto)
Read()
getReader(sSql)
Api de OleDb
OleDbDataReader (o la interface IDataReader)
Datos
Datos del puesto
Este bloque se incluye sólo para mostrar el flujo
completo. No debería estar en el diagrama real.
Puesto
36
Contras y Pros
  • Contras
  • Pros

37
Contras
  • Algunos procesos son más lentos con esta
    implementación, ya que involucra mas capas.
  • Por ejemplo, no hay cabida para la página que
    recupera un sql y lo recorre, todo esto desde la
    pagina o para la que hacer inserts, deletes, etc.
  • Hay que crear el objeto de acceso lógico a datos,
    que crea al objeto de acceso físico a datos, etc
  • Requiere más objetos para realizar una tarea
    determinada.
  • Es más compleja que el enfoque de todo el código
    en páginas asp.

38
Contras (ii)
  • En algunos casos, existen situaciones que se
    podrían solucionar con un simple SQL con varios
    joins antes que con tantos objetos.
  • Hay que pensar en el futuro antes de desarollar
    una aplicación.
  • Hay que utilizar componentes que existan, cuando
    hacer queries para cada situación puede ser mas
    rápido.
  • Si falla una clase de acceso a datos, fallan
    todas las aplicaciones que la utilizan.

39
Pros
  • Elimina la lógica de las páginas, permitiendo
    mayor reutilización.
  • Base común para desarrollo de aplicaciones.
  • Una funcionalidad se realiza en una y sólo una
    clase.
  • Las aplicaciones son más prolijas, entendibles y
    mantenibles.
  • Separation of concerns cada capa se ocupa de una
    tarea específica.
  • Aprovecha mejor la potencia del entorno .NET.

40
Pros (ii)
  • Posibilidad de catalogar todas las
    funcionalidades disponibles. Con el enfoque
    chapuza de código en las páginas se hace más
    difícil la catalogación y compartimiento de
    servicios.
  • A medida que la cantidad de objetos de
    infraestructura crecen, se convierten en parte
    del repositorio de objetos reutilizables por el
    resto de la aplicación.
  • Estandarización del control de errores en las
    capas de infraestructura.

41
Pros (iii)
  • Posibilidad de modificar la implementación de una
    capa sin desestabilizar al sistema.
  • Ejemplo 1 Ante un mejor método de acceso a
    datos, puedo crear un nuevo objeto de acceso
    físico o modificar el método apropiado en el
    objeto existente.
  • Ejemplo 2 Si la validación de empleados se
    realiza en otra tabla, cambio el objeto proxy de
    acceso a los datos de los empleados.
  • When quality is pursued, productivity follows
  • K. Fujino, Vice President of NEC Corporation's
    CC Software Development Group

42
Citas
  • By itself, reusability also helps if you are
    able to reuse component libraries produced and
    (presumably) validated by a reputable outside
    source, rather than developing your own solution
    for every single problem you encounter, you can
    start trusting part of the software no less than
    you trust the machine on which it runs. In
    effect, the reusable libraries become part of the
    "hardware-software machine" (hardware, operating
    system, compiler).
  • In software development, reliability should be
    built-in, not an afterthought.
  • Ambas citas de Bertrand Meyer, de Building bug
    free O-O software
  • http//archive.eiffel.com/doc/manuals/technology/
    contract/

43
  • Fin
Write a Comment
User Comments (0)
About PowerShow.com
