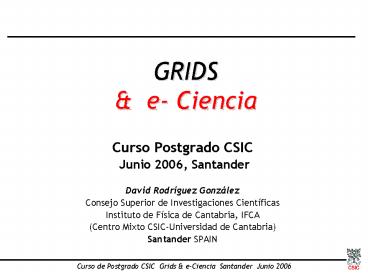

GRIDS

1
GRIDS e- Ciencia

• Curso Postgrado CSIC
• Junio 2006, Santander
• David Rodríguez González
• Consejo Superior de Investigaciones Científicas
• Instituto de Física de Cantabria, IFCA
• (Centro Mixto CSIC-Universidad de Cantabria)
• Santander SPAIN

2
Bases de datos, Grids y e-Ciencia

• David Rodríguez González
• IFCA (CSIC-UC)

3
Contenidos

• Introducción a las Bases de Datos
• Bases de datos relacionales
• Extensiones Objeto-Relacionales
• Bases de datos XML
• Data Management en Grid
• Almacenamiento distribuido.
• Uso de bases de datos en Grid
• Metadatos
• Data Management en algunos proyectos Grid.
• Bases de datos y e-Ciencia.
• Altas Energías.

4
Introducción a las Bases de Datos
5
Introducción Bases de Datos

• Colección de datos relacionados lógicamente.
• Conjunto de datos no redundantes, almacenados en
  un soporte informático, organizados de forma
  independiente de su utilización y accesibles
  simultáneamente por distintos usuarios y
  aplicaciones.
• Las bases de datos son necesarias cuando el
  volumen o la organización de los datos hace
  imposible un seguimiento a mano de los mismos
  por el usuario.
• Si bien muchas aplicaciones grid no necesitan
  acceder a bases de datos, el middleware hace uso
  de la mismas para diversas tareas como el control
  de réplicas de los datos.

6
Ventajas del uso de bases de datos

• Globalización de la información.
• Eliminación de información redundante.
• Eliminación de información inconsistente. Si el
  sistema está desarrollado a través de archivos
  convencionales, esta es una operación costosa y
  potencialmente peligrosa.
• Permite compartir información. Varios sistemas o
  usuarios pueden utilizar una misma entidad.
• Permite mantener la integridad en la información.
  Solo se almacena la información correcta.
• Independencia de datos. La independencia de datos
  implica un divorcio entre programas y datos es
  decir, se pueden hacer cambios a la información
  que contiene la base de datos o tener acceso a la
  base de datos de diferente manera, sin hacer
  cambios en las aplicaciones o en los programas.

7
Tipos de Bases de datos

• Jerárquica.
• Estructura en árbol (padre/hijo).
• Relaciones uno-a-uno o uno-a-muchos.
• Pero no muchos-a-muchos.
• Problemas
• Redundancia de la información.
• Borrado en cascada.
• Red.
• Evita el problema de redundancia con conectores.
• Relacionales y objeto-relacionales.
• Orientadas a objetos.
• Acceso directo a objetos desde programas OO.
  Tipos de datos flexibles, abstracción, etc.
• Fracaso comercial.
• XML.

8
SGBD Sistema Gestor de Bases de Datos

• Es el conjunto de programas que permiten
• definir, manipular y utilizar la información que
  contienen las bases de datos,
• realizar todas las tareas de administración
  necesarias para mantenerlas operativas, mantener
  su integridad, confidencialidad y seguridad.
• Una BD nunca se accede o manipula directamente
  sino a través del SGBD. Se puede considerar al
  SGBD como el interfaz entre el usuario y la BD.
• Se pueden considerar tres niveles
• Externo.
• Lógico.
• Interno.
• Algunos de los más conocidos son
• Relacionales y Objeto-Relacionales IBM DB2,
  Informix, Oracle, MySQL, PostGress, SQL Server
• XML Tamino, Apache Xindice, Berkeley dbXML
• OO Objectivity

9
Propiedades ACID

• Acrónimo inglés que se refiere a las siguientes
  propiedades de un SGBD transaccional
• Atomicity (Atomicidad) Todas las operaciones de
  una transacción son ejecutadas o ninguna.
• Consistency (Consitencia) Solo se ejecutan
  transacciones que dejen a la base de datos en un
  estado consistente al final, es decir, que no
  violen las reglas de integridad (integrity
  constraints).
• Isolation (Aislamiento) ninguna operación fuera
  de la transacción puede ver el estado de los
  datos en un estado intermedio de esta.
• Durability (Durabilidad) una vez realizada la
  operación, ésta persistirá y no se podrá deshacer
  aunque falle el sistema.
• Estas propiedades permiten que los datos puedan
  ser compartidos de forma segura.

10
El modelo relacional

• Desarrollado por E.F. Codd a finales de los
  sesenta.
• Es el más extendido hoy en día. Motivos de su
  éxito
• ofrecen sistemas simples y eficaces para
  representar y manipular los datos
• se basan en un modelo, el relacional, con sólidas
  bases teóricas (matemáticas) álgebra y teoría de
  conjuntos.
• La estructura fundamental es la relación o tabla.
• SQL es el lenguaje que se utiliza para manejar
  este tipo de bases de datos.
• Estándar ANSI (1986), ISO (1987). Versión actual
  SQL3. Aunque la mayoría de las bases de datos
  solo implementan el entry level del SQL92.
• El modelo objeto-relacional que hoy implementan
  las compañías más importantes (IBM, Microsoft y
  Oracle) es una extensión del mismo.
  Estandarizado en SQL3.

11
El modelo relacional (2)

• La estructura fundamental del modelo relacional
  es la "relación", una tabla bidimensional
  constituida por líneas (tuplas) y columnas
  (atributos). Las relaciones representan las
  entidades que se consideran interesantes en la
  base de datos.
• Cada instancia de la entidad corresponde a una
  tupla de la relación, mientras que los atributos
  de la relación representan las propiedades de la
  entidad.
• En realidad, siendo rigurosos, una relación es
  sólo la definición de la estructura de la tabla,
  es decir su nombre y la lista de los atributos
  que la componen. Cuando se puebla con las tuplas,
  se habla de "instancia de relación".
• Las tuplas en una relación son un conjunto en el
  sentido matemático del término, es decir una
  colección no ordenada de elementos diferentes.

12
El modelo relacional (3)

• Para distinguir una tupla de otra, se recurre al
  concepto de "llave primaria (primary key) un
  conjunto de atributos que permiten identificar
  unívocamente una tupla en una relación.
• Naturalmente, en una relación puede haber más
  combinaciones de atributos que permitan
  identificar unívocamente una tupla ("llaves
  candidatas"), pero entre éstas se elegirá una
  sola para utilizar como llave primaria.
• Los atributos de la llave primaria no pueden
  asumir el valor nulo (que significa un valor no
  determinado), porque en ese caso no permitirían
  identificar una tupla concreta en una relación.
  Esta propiedad de las relaciones y de sus llaves
  primarias se denomina integridad de las entidades
  (entity integrity).

13
Diseño de Bases de Datos (Relacionales)

• Se pueden considerar tres niveles
• Conceptual proceso de construir un modelo de la
  información que se quiere almacenar.
• Independiente de toda consideración física.
• Modelo de Entidad-Relación (E-R).
• Lógico traslada la representación conceptual a
  una estructura lógica (relaciones).
• Estructura de los datos (tablas)
• Integridad de los datos
• Físico

14
Normalización

• El proceso de normalización es un estándar que
  consiste, básicamente, en un proceso de
  conversión de las relaciones entre las entidades,
  evitando
• La redundancia de los datos repetición de datos
  en un sistema.
• Anomalías de actualización inconsistencias de
  los datos como resultado de datos redundantes y
  actualizaciones parciales.
• Anomalías de borrado pérdidas no intencionadas
  de datos debido a que se han borrado otros datos.

• Anomalías de inserción imposibilidad de
  adicionar datos en la base de datos debido a la
  ausencia de otros datos.
• Existen 4 formas normales básicas.
• Existen algunas más menos extendidas y prácticas.

15
Las cuatro formas normales

• Se dice que una tabla se encuentra en primera
  forma normal (1NF) si y solo si cada uno de los
  campos contiene un único valor para un registro
  determinado.
• La segunda forma normal compara todos y cada uno
  de los campos de la tabla con la clave definida.
  Si todos los campos dependen directamente de la
  clave se dice que la tabla está es segunda forma
  normal (2NF).
• Se dice que una tabla está en tercera forma
  normal si y solo si los campos de la tabla
  dependen únicamente de la clave, dicho en otras
  palabras los campos de las tablas no dependen
  unos de otros.
• Una tabla está en cuarta forma normal si y sólo
  si para cualquier combinación clave - campo no
  existen valores duplicados.

16
SQL

• Acrónimo inglés para Structured Query Language
• Estándar. El SQL-92 entry level ha sido lo más
  usado durante muchos años. En 1999 salió una
  versión nueva del estándar (SQL3), que ha sufrido
  algunas modificaciones en 2003.
• Tres tipos de sentencias SQL
• DDL (Data Definition Language)
• Crear/modificar tablas, índices, vistas
  (CREATE,ALTER)
• DML (Data Manipulation Language)
• Consultas a la base de datos. (SELECT)
• Insertar, actualizar y borrar datos.(INSERT,UPDATE
  ,DELETE)
• DCL (Data Control Language).
• Gestión de los permisos (GRANT, REVOKE.)

17
Extensiones Objeto Relacionales

• Tipos de datos definidos por el usuario.
• Jerarquías de objetos.
• Funciones sobrecargadas.
• Implementaciones comerciales
• IBM DB2
• Informix Universal Server (IDS 9)
• Oracle 8, muchas nuevas características en 9i.
• Open Source
• PostGres SQL

18
Bases de datos XML

• XML eXtensible Markup Language (lenguaje de
  marcado extensible). Es una especificación del
  World Wide Web Consortium (W3C).
• Podemos distinguir entre
• Bases de datos nativa XML es, según la XMLDB
  Initiative, un modelo lógico para documentos XML.
  El SGBD correspondiente almacena y recupera
  documentos de acuerdo a dicho modelo.
• eXist, Apache Xindice, Berkeley dbXML.
• Base de datos compatible con XML (XML-enabled)
  es una base de datos, por lo general O/R, que
  admite entrada en forma de XML y proporciona
  salida en este mismo formato.
• Oracle, DB2 (Viper),

19
Data Management en Grid
20
Data Grid vs. Computational Grid

• Primero surgió el concepto de Computational Grid
• Compartir recursos de cálculo a gran escala.
• Transparente para el usuario.
• Flexible, seguro.......
• El Data Grid extiende los recursos a compartir a
  los datos
• Compartir servidores cinta, disco....
• Grandes bases de datos distribuidas.
• Data mining sobre bases de datos inhomogéneas.
• "Access to distributed data is typically as
  important as access to distributed computational
  resources."
• Hoy en día los proyectos Grid también contemplan
  compartir otros recursos como instrumentos de
  medida.

21
Almacenamiento distribuido

• Parte de la infraestructura de un Grid consiste
  en recursos de almacenamiento distribuidos los
  Storage Elements (SE).
• Un SE es un servicio de acceso a datos
  almacenados en un centro. Es una almacenamiento
  grid-aware cercano a un Computing Element
  (CE).
• Estos proporcionan una forma de acceder a los
  datos del sitio en cuestión que luego pueden
  estar almacenados de formas diversas.
• Interfases con MSS

22
Usos de Bases de Datos en Grid

• Datos de las aplicaciones
• Por ahora no son muy usadas para los datos en si.
• Generalmente se usan ficheros.
• Metadatos de las aplicaciones
• Catálogos de datos
• Metadatos del middleware
• Monitorización.
• Réplicas.

23
Tipos de metadatos

• Técnico
• Localización, esquema físico, características de
  los datos, propietario, versión, métodos de
  acceso.
• Capacidades de las bases de datos.
• Contextual
• Esquema lógico, clasificaciones, terminologías,
  ontologías, datos derivados.
• Contexto para mapeo de esquema
• Evolución y conversión del esquema
• Proyectos
• MCAT
• Spitfire (EDG)

24
Servicios de Réplica

• Los servicios de Réplica proporcionan grandes
  ventajas en términos de disponibilidad de los
  datos y rendimiento.
• Términos
• LFN (Logical File Name) nombre lógico de un
  fichero. Debe ser único pero puede ser
  modificado.
• GUID Identificador único por construcción
  (UUID). Cada LFN tiene un GUID. Los GUIDs son
  inmutables.
• PFN (Physical File Name) Identifica una réplica
  de un fichero. También SURL.
• Replica Manager programa de gestión de las
  réplicas.
• Replica Catalog
• Relaciona los LFNs y los PFNs.
• Replica Location Service
• Registro distribuido.
• Almacena la localización de los datos.
• Permite descubrir las réplicas.

25
Bases de Datos en EDG

• EL WP2 era el encargado del trabajo en el área de
  Data Management.
• Sus principales proyectos fueron
• Replicación
• Un primer prototipo de middleware de replicación
  GDMP (Grid Data Mirroring Package, antes Grid
  Data Management Pilot).
• EDG 1.4.x
• edg-replica-manager
• Replica Catalog (el de globus retocado).
• EDG 2.x se desarrollo un sistema de replicas
  nuevo, Reptor
• EDG Replica Manager
• Replica Location Service (desarrollado junto con
  Globus)
• Replica Optimization Service
• RMC Replica Metadata Catalog
• Metadata Spitfire.
• Seguridad EDG-Java-Security

26
Spitfire

• Spitfire permite acceder a bases de datos
  relacionales desde el Grid.
• Consiste en
• Spitfire Server
• Spitfire Client libraries
• Browser
• Ejecutables de línea de comando
• El objetivo es proporcionar un acceso
  transparente y seguro a bases de datos de
  metadata para applicaciones y otro middleware
  Grid.

27
Catálogos de Réplicas de EDG

• RLS
• Local Replica Catalog (LRC) mapea GUIDs a PFNs.
• Replica Location Index (RLI) mapea GUIDs a LRC.
• Replica Metadata Catalog (RMC)
• Mapea LFNs a GUIDs
• O(10) items of user metadata.

28
Data Management en CrossGrid

• Se reutiliza en gran parte el trabajo de EDG
• En el WP3 se ha trabajado en Data Access
  Optimization. Se ha mejorado lo que había en EDG
  y se han aportado esas mejoras
• Se usan bases de datos en
• Monitoring
• Migrating desktop

29
OGSA-DAI
30
Data Management en GGF

• El grupo DATA del Global Grid Forum se encarga de
  temas diversos.
• Replicación, Metadata, Movimiento de datos
  (grid-ftp), Grid File Systems
• Cubre todos los grupos de investigación y trabajo
  relacionados con el manejo y movimiento de
  grandes cantidades de datos en entornos Grid.
• Lo más relacionado con bases de datos se realiza
  en el Working Group DAIS (Data Acces and
  Integration).

31
DAIS WG

• Es un Working Group del Global Grid Forum
• Se encarga de coodinar las actividades de
  desarrollo de componentes para permitir el acceso
  e integración de bases de datos en el Grid.
• Su principal tarea es identificar formas
  consistentes y efectivas de hacer disponibles en
  un entorno Grid bases de datos existentes
  administradas de manera autónoma.
• Su página web original está alojada en la
  Universidad de Manchester, y el grupo está
  liderado por genre de la iniciativa UK E-Science
  (Database Task Force).
• DAIS WG Nueva página en GGF (gridforge).

32
Proyecto OGSA DAI

• Quiere decir Open Grid Services Architecture
  Data Access and Integration. Su página web es
  http//www.ogsadai.org.uk/
• Su objetivo es elaborar middleware para
  permitir el acceso e integración de fuentes de
  datos distribuidas en el Grid.
• Son los servicios relacionados con el acceso a
  bases de datos de la nueva arquitectura orientada
  a servicios del Grid OGSA.
• Es un proyecto del UK Database Task Force que
  trabaja estrechamente con el DAIS-WG del GGF y
  con el Globus team.
• En su primera fase se encargo de identificar los
  requerimientos para tales servicios, y en diseñar
  soluciones y un prototipo.
• Continuado por el proyecto DAIT (también
  británico).

33
OGSA-DAI
Request to Registry for sources of data about x
Registry GDSR
Request to Factory for access to database
Registry responds with Factory handle
Factory GDSF
Analyst
Factory returns handle of GDS to client
Factory creates GridDataService
Client queries GDS with SQL, XPath, XQuery etc
Database (Xindice, MySQL Oracle, DB2)
Query results returned XML
Grid Data Service GDS
ORdelivered to consumer as XML
Consumer
GDS interacts with database
34
OGSA Servicios de datos

• Objetivos
• Mover los datos a donde se necesitan
• Gestionar las replicas
• Correr queries y actualizaciones
• Transformación entre distintos formatos
• Gestión de metadata
• Tipos de recursos de datos
• Fichero plano
• Streams
• SGBD
• Catálogo
• Datos derivados

35
Requerimientos Data Management OGSA

• Acceso a datos
• Se requiere que se provea acceso sencillo y
  eficiente a varios tipos de datos (tales como
  streaming y cache) independientemente de su
  localización física, por medio de la abstracción
  de los datos.
• También se requieren mecanismos para controlar
  los permisos de acceso en diferentes niveles de
  granularidad.
• Consistencia de los datos
• La consistencia se debe mantener cuando los datos
  son cacheados o replicados.
• Persistencia de los datos
• Los datos y su asociación con su metadata debe
  mantenerse durante todo su tiempo de vida.

36
Requerimientos Data Management OGSA (2)

• Integración de los datos
• OGSA debe proveer mecanismos para integrar datos
  heterogéneos y distribuidos.
• También se requiere la posibilidad de buscar los
  datos disponibles en varios formatos de una
  manera uniforme.
• Aprovisionamento de datos
• Los datos requeridos deben ser puestos a
  disposición en el lugar requerido
• OGSA debe permitir la elección entre varias
  posibilidades como transferencia, copia y
  caching, dependiendo de la naturaleza de los
  datos.

37
Componentes GT 4.0
pyGlobus (contributed)
Authz Framework
Data Management
Security
WS Core
Resource Management
Information Services
38
Servicios de Datos en GT 4.0

• GridFTP protocolo de transferencia de datos.
• RFT (Reliable File Transfer Service) Se encarga
  del movimiento de datos en GT4 (WSRF-enabled).
  Internamente usa GridFTP.
• RLS (Replica Location Service) Registro
  distribuido de las copias de los datos
  existentes.
• DRS (Data Replication Service) usa RLS y RFT
  para asegurar que los nodos disponen de copias
  locales de los datos cuando sea necesario.
• DAIS (Data Access and Integration Service)
  Servicio de acceso a bases de datos relacionales
  y XML.

39
Bases de datos y e-Ciencia
40
Experimentos de Altas Energías

• Los datos se toman en un pequeño número de
  instalaciones (experimentos).
• Pero deben poder ser consultados y procesados
  desde muchos lugares potencialmente distribuidos
  por todo el mundo.
• El procesado y la transferencia de datos puede
  necesitar de muchos recursos.
• Los científicos implicados pueden necesitar el
  acceso tanto a los datos procesados como a los
  originales tal y como salen del experimento (raw
  data).
• Esto debe hacerse de forma eficiente a una escala
  internacional.

41
Problemas

• Nos encontraremos problemas derivados del volumen
  de datos sin precedentes.
• También el tener los datos replicados en muchas
  localizaciones resulta en un problema potencial
  de consistencia.
• Para evitar esto únicamente se replicarán, en
  principio, datos de solo lectura.

42
(No Transcript)
43
Desde el detector al usuario
event filter (selection reconstruction)
processed data
event summary data
raw data
batch physics analysis
event reconstruction
analysis objects (extracted by physics topic)
event simulation
44
Grid en LHC

• Las tecnologías Grid han pasado a ser una parte
  importante dentro la computación para LHC
• Grandes volúmenes de datos.
• Grandes necesidades de computo que ya no se
  pueden satisfacer de forma centralizada en el
  CERN.
• Recursos de cálculo y de almacenamiento
  disponibles en centros en los distintos países
  que colaboran en los experimentos.
• MONARC modelo de computación en centros
  regionales distribuidos de forma jerárquica que
  fue desarrollado para LHC.
• MONARC encaja bien con la filosofía Grid.
• LCG LHC Computing Grid.
• Ahora gLite.

45
Componentes LCG

• Globus Toolkit (GT2) del proyecto Globus
• Condor system University of Wisconsin, Madison
• Virtual Data Toolkit Univeristy of Wisconsin,
  Madison.
• Paquetes del DataGrid Project (EDG).
• Nuevos componentes middleware desarrollados como
  parte del toolkit gLite del EGEE project.

46
Servicios de datos de gLite

• File and Replica Catalog
• File Transfer and Placement Services
• gLite I/O
• Metadata Catalog

47
Data Management en LCG

• Lcg_utils
• LFC (LCG File Catalog) maps LFNs to replicas in
  a UNIXlie virtual file system.
• Developed as quick response to Data challenge
  feedback.
• Espacio de nombres jerárquico
• Oracle y MySQL backends disponibles
• Tested and shown to be scalable to at least 40
  million entries, 100 client threads (Caitriana
  Nicholson HPDC-14).
• Storage Resource Manager Interface (SRM) es un
  servicio que gestiona la interacción con el
  almacenamiento local y provee una interfase cpara
  recursos externos.
• SRM provee reserva dinámica de espacio y gestión
  de ficheros en SEs.
• SRM soporta negociación de protocolo y un sistema
  de réplica fiable.
• La especificación SRM estadariza el interfase,
  permitiendo así, el acceso uniforme a SEs
  heterogéneos.

48
Servicio de réplicas (Michael Ernst, CHEP04)
Attribute Specification
Replica Catalog
Metadata Catalog
Application/ Data Management System
Multiple Locations
Logical Collection and Logical File Name
Selected Replica
Replica Selection
MDS
SRM commands
Performance Information and Predictions
Disk Cache
Tape Library
Disk Array
Disk Cache
Replica Location 1
Replica Location 2
Replica Location 3
