PRODUCCION DE FRIO A GAS

1

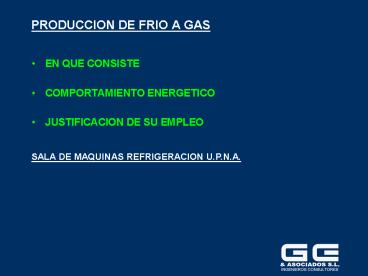

PRODUCCION DE FRIO A GAS

• EN QUE CONSISTE
• COMPORTAMIENTO ENERGETICO
• JUSTIFICACION DE SU EMPLEO

SALA DE MAQUINAS REFRIGERACION U.P.N.A.
2
PRODUCCION DE FRIO A GAS

• EN QUE CONSISTE
• COMPORTAMIENTO ENERGETICO
• JUSTIFICACION DE SU EMPLEO

3
PRODUCCION DE FRIO POR COMPRESION

• COMPRESOR
• Alternativo
• De tornillo
• Centrífugo
• MOTOR
• Eléctrico
• Combustión interna
• Gas
• Combustibles líquidos

• CONDENSADOR
• Por agua
• Por aire
• EVAPORADOR
• Por agua
• Por aire
• BOMBA DE CALOR
• Intercambio de evaporador por condensador
  mediante válvulas.

Energía suministrada
2,5 5
C.O.P.
Energía utilizada
4
PRODUCCION DE FRIO POR ABSORCION (I)

5
PRODUCCION DE FRIO POR ABSORCION (II)

6
PRODUCCION DE FRIO POR ABSORCION (III)

7
PRODUCCION DE FRIO POR ABSORCION (IV)

8
PRODUCCION DE FRIO POR ABSORCION

• EQUIPOS
• De simple efecto
• De doble efecto
• De triple efecto
• ABSORVENTE
• Bromuro de Litio
• Amoniaco
• REFRIGERANTE
• Agua
• APORTE DE CALOR
• Llama directa
• Vapor

Energía suministrada
C.O.P.
0,6 1,1 1,6
Energía utilizada
9
PRODUCCION DE FRIO A GAS

• EN QUE CONSISTE
• COMPORTAMIENTO ENERGETICO
• JUSTIFICACION DE SU EMPLEO

10
EFICACIA ENERGETICA DE DIVERSOS EQUIPOS

• COP CORREGIDO
• Eficacia global energía eléctrica. 39
• Eficacia global gas natural... 95
• EFICIENCIA INSTALACION CONSIDERANDO LA
  REPERCUSION DE LOS MOTORES ELECTRICOS DEL SISTEMA
  DE REFRIGERACION DEL CONDENSADOR

11
PLANOS
REFRIGERACION IKASTOLA PAZ DE CIGANDA EN
VILLAVA Esquemas hidráulico y eléctrico Plantas
baja y tercera
12
PLANOS

• REFORMA CENTRO SALUD CASCO VIEJO DE PAMPLONA
• Esquemas hidráulicos
• Sala de máquinas

13
PRODUCCION DE FRIO A GAS

• EN QUE CONSISTE
• COMPORTAMIENTO ENERGETICO
• JUSTIFICACION DE SU EMPLEO

14
TABLA VENTAJAS - INCONVENIENTES
15
REFRIGERACION UPNA EN CIFRAS
16
PLANOS
INSTALACION DE REFRIGERACION PARA LOS EDIFICIOS
DEPARTAMENTALES. MANTENIMIENTO, AULARIO Y
BIBLIOTECA Situación Red de distribución por
galería Esquema hidráulico Sala de máquinas
17
ANALISIS COMPARATIVO DISTINTAS OPCIONES DE
PRODUCCION DE FRIO
