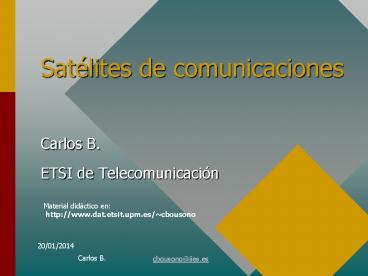

Satélites de comunicaciones
  • Carlos B.
  • ETSI de Telecomunicación

  • Material didáctico en
  • http//www.dat.etsit.upm.es/cbousono

2
Introducción
  • El siglo XX es el siglo de las comunicaciones.
    Primero fueron el telégrafo, el teléfono, la
    radio, la televisión. Con la llegada de los
    satélites, las comunicaciones se han globalizado
    definitivamente, ganando en eficiencia y
    personalización, dos de las claves del mundo del
    que seremos testigos dentro de unas décadas.
  • Los satélites de comunicaciones son artefactos
    que orbitan nuestro planeta. Reciben una señal de
    una estación terrena, la amplifican y la reenvían
    a la Tierra, con la ventaja de que cubren enormes
    superficies del globo terráqueo. Existen dos
    grandes tipos estabilización por giro
    (cilíndricos) o triaxial (con paneles extendidos).

3
Breve historia de los satélites (I)
  • Aristóteles Los planetas y el Sol giran en
    círculos alrededor de la Tierra.
  • Galileo Todos los planetas giran alrededor del
    Sol siguiendo trayectorias circulares.
  • Kepler y Brahe Los planetas giran en
    trayectorias elípticas y el Sol está en uno de
    sus focos.
  • Newton Los cuerpos se atraen con la inversa del
    cuadrado de la distancia.
  • Einstein Todo cuerpo celeste presenta efectos
    relativistas.

4
Breve historia de los satélites (II)
  • Konstantin Tsiolkovsky Diseñó el cohete de
    varias etapas.
  • Edward Everett Hale Propuso la idea de los
    satélites artificiales.
  • Arthur C. Clarke Describió en 1945 la órbita
    geoestacionaria señalando su aplicación para
    distribuir señales de TV.
  • Rusia Lanza en 1957 el Sputnik con una grabación
    en la que proclamaba la superioridad tecnológica
    soviética.
  • EE.UU. En 1965 pone en órbita el primer satélite
    comercial de comunicaciones, el Early Bird.

5
Tipos de órbita de los satélites (I)
  • Órbita baja (LEO) Están situados a una altitud
    de 2000 a 4000 km y poseen un periodo de 90
    minutos. Existen dos tipos de órbitas LEO
    polares y elípticas. Ventajas el tiempo de
    propagación de la señal es bajo y proporciona
    cobertura mundial. Inconvenientes Es necesario
    corregir continuamente la órbita debido al efecto
    de la atmósfera y son necesarios muchos satélites
    para cubrir el globo.
  • Órbita media (MEO) Situados a una altitud de
    10000 km. Su periodo es de 6 horas. Un sistema de
    comunicación que los utilizase sólo necesitaría 3
    ó 4 satélites, pero el tiempo de propagación es
    alto.

6
Tipos de órbitas de los satélites (II)
  • Órbita muy elíptica (HEO) Tienen el perigeo a
    unos 500 km y el apogeo a 50000. Las órbitas
    están inclinadas 63,5 grados para poder dotar de
    servicios de comunicación a las zonas más al
    norte. El período varía de las 8 a las 24 horas.
    Debido a la gran excentricidad de la órbita pasa
    mucho tiempo en el apogeo, por lo que parece
    estacionario desde la Tierra. La potencia de
    recepción es baja y el tiempo de propagación
    elevado, por lo que se utilizan para redifusión
    directa.
  • Órbita geoestacionaria (GEO) Son de tipo
    circular con periodo igual al de la Tierra (24
    horas). Su altura es de 35786 km (se deduce de la
    condición de que el satélite ha de permanecer
    quieto con respecto a la Tierra). Su área de
    servicio es de 1/3 la superifice del globo, por
    lo que se necesitan pocas unidades para cubrir el
    globo. Su desventaja es el enorme tiempo de
    propagación.

7
Efectos perturbadores
  • Los satélites cuesta mucho mantenerlos en órbita.
    Por qué? Hay muchos tipos de fuerzas que actúan
    sobre ellos alejándolos de su órbita teórica.
    Esbocemos algunos de los problemas.
  • El campo gravitatorio de la Tierra al no ser
    esféricamente uniforme dado que la masa del
    planeta no lo es se produce un par gravitatorio,
    que desplaza el centro de gravedad y por tanto
    hace variar la velocidad del satélite y su radio
    vector. También afectan el Sol y la Luna, pero
    mucho menos.
  • La presión de la radiación solar, que acelera al
    satélite. Afecta más a los que tienen paneles
    solares que a los cilíndricos.
  • Efectos menores campo magnético de la Tierra,
    micrometeoritos, radiación de las antenas,...

8
Dentro del cascarón...
  • Un satélite es un sistema muy complejo
    constituido por varios subsistemas igualmente
    importantes. Éstos son
  • Antenas reciben y envían la información.
  • Comunicaciones amplifica la señal en varias
    fases.
  • Potencia eléctrica suministra la energía
    necesaria para el funcionamiento del satélite.
  • Control térmico mantiene la temperatura.
  • Posicionamiento y orientación estabiliza el
    satélite frente a elementos perturbadores.
  • Propulsión permite el movimiento expulsando
    materia por unas toberas.
  • Seguimiento y telemetría permite conocer la
    operación y posición del satélite así como
    enviarle órdenes para alterar su estado de
    funcionamiento.
  • Estructural es el caparazón que cubre y proteje
    al resto de subsistemas.

9
Subsistema de comunicaciones
  • Disponen de varios transpondedores (repetidores
    que tratan infividualmente las señales de
    información).
  • En cada transpondedor se amplifica la señal de la
    siguiente manera. La señal llega de la Tierra
    muy debilitada a un amplificador de bajo ruido
    que la amplifica sin deformarla. Despúés pasa por
    un convertidor de frecuencia, que es un oscilador
    que desplaza la frecuencia para poder tratar la
    señal adecuadamente. Más tarde un demultiplexor
    separa la señal en bloques de idéntico ancho de
    banda. A continuación cada bloque se pasa por una
    etapa muy fuerte de amplificación, y después se
    unen nuevamente los bloques en un multiplexor.
    Finalmente la señal se reenvía a la Tierra.
  • Las señales distintas que llegan simultáneamente
    al satélite podrían causar conflictos. Para
    evitarlo se utiliza una técnica llamada de acceso
    múltiple, de la cual la más popular es la de
    divisíón en frecuencia, por la cual en un mismo
    transpondedor se introducen distintas señales
    separadas en el espectro de la frecuencia.

10
IRIDIUM un ejemplo
  • IRIDIUM es una red de comunicación que permite
    las comunicaciones personales mundiales. Admite
    todo tipo de sistemas de comunicación voz,
    datos, fax, mensajería,... Suministra un sistema
    portátil y universal. Está enfocado a mercados
    emergentes donde la densidad de tráfico es baja.
  • La constelación está formada por 66 satélites de
    órbita baja que pueden comunicarse entre sí
    utilizando el principio de diversidad celular
    para proporcionar cobertura continua a cualquier
    punto del planeta que esté a una altura inferior
    a los 185 km, tanto en emisión como en recepción.
    Incluye pasarelas tierra-espacio que sirven de
    interfaz con la RTPC. Las comunicaciones podrán
    involucrar varios satélites y pasarelas
    terrestres que irán buscando al abanado hasta que
    den con él.

11
Unas palabras finales
  • Gracias a los satélites de comunicaciones estamos
    convirtiendo el mundo en la tan citada "aldea
    global" en donde las barreras físicas no impiden
    el pleno intercambio de ideas e información. Los
    satélites nos permiten ver la TV china o
    norteamericana en España, Laponia y la Antártida.
    Nos permiten hablar desde la India con un abonado
    que se encuentre en las Islas Mauricio, o con un
    guerrillero nicaragüense. Nos habilitan asimismo
    a mandar un fax a cualquier barco o avión del
    mundo. Incluso nos proporciona los elementos para
    construir una verdadera multimalla mundial (WWW)
    de la que extraer todo tipo de información. Los
    satélites de comunicaciones hacen real una de las
    mayores luchas del hombre en los últimos
    cincuenta años la no discriminación por sexo,
    raza, religión o lugar de origen.
