SKACP ADVANCED CONTROL PANEL

1

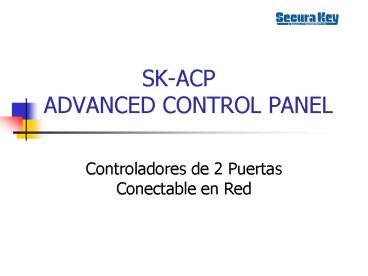

SK-ACPADVANCED CONTROL PANEL

• Controladores de 2 Puertas Conectable en Red

2
SK-ACP Panel de Control

• 2 Lectoras o Puertas por Panel
• Se Conecta a Una PC o a una Impresora
• Interconectar hasta 100 Paneles por Sitio
• Se Usa con cualquier lectora de salida Wiegand

3
Control de Acceso Sofisticado

• Buffer de 4,864 Eventos
• 65,535 Usuarios
• 15 Zonas de Tiempo
• 32 Días Festivos
• Horarios de Zona de Puerta Para Auto Trabar y
  Destrabar.

4
Llena de Características

• 2 Entradas Programables por Puerta
• 2 Relevadores DPDT por Puerta
• Antipassback Verdadero y Preprogramado con tiempo
• Lectoras para Entrada y Salida

5
Se Usa Software SK-NET

• Windows 95/98/2000/NT/XP
• Fácil de Aprender
• Usa Muchas Convenciones de Windows
• No requiere Computadora para Operación Normal

6
Compatibilidad de Lectoras

• Se usa lectoras de proximidad RK-WM, RK-WS o
  RK-WL
• Usa Lectora tipo Touchcard SK-029W
• Usa Teclados SK-KPM y SK-KPS

7
Compatibilidad de Lectoras

• Usa con lectoras de salida Wiegand hecho por
  otros
• Trabaja con muchos dispositivos Biométricos
• Formatos de Wiegand personalizado hasta 40 Bites

8
Conexión con Laptop

• Enchufe RJ11
• Cable modelo CBLSA Disponible para poder
  conectar a una laptop

9
RS-232 Conexión al Desktop

• Cableado directo hasta 100
• Use Cable Blindado de Calibre 22 con 6
  Conductores
• NO Use CAT-5
• SK-PLUG9 Conector para Computadora Disponible
• Se conecta a un Panel Gateway

10
RS-485 Conexión al Desktop

• Hasta 4000
• Use NET-CONV-P
• Convertidor RS-232 a RS-485
• Use CAT-5

11
Conexión con Modem

• SK-MDM MODEM tiene Auto-Setup e incluye el Cable
• Requiere Línea Telefónica exclusiva
• Necesario usar el Software Versión SK-NET-MLD

12
Conexión via TCP/IP

• SK-LAN Dispositivo Externo de Servidor con Cable
• Usa 10-Base-T
• Acceso por medio de LAN o Internet
• Necesario Usar el Software Versión SK-NET-MLD

13
Conectar a la Impresora

• Use una Impresora Serial
• Conéctela a cualquier SK-ACP en la RED, Imprimir
  Transacciones de todos los paneles
• Un SK-ACP no debe ser conectado en serie a otro
  equipo cuando está conectado a la computadora.

14
Seguridad del Código de Sitio

• El SK-ACP acepta hasta 16 Códigos de Sitio.
• Fije el Código de Sitio al encender el equipo o
  por medio de oprimir el Botón de Reset

15
El Cableado al SK-ACP

• Conecte 16-24 VAC o VDC a conexiones J,7 y 8
• Conecte la batería de respaldo o fuente de poder
  de 12VDC a los cables Rojo y Negro

16
El Cableado al SK-ACP

• Conecta el RS-232 a J7 1-5
• Conecta el cable a PC, Impresora, SK-LAN o SK-MDM

• Conecta el RS-485 a J8 1-3
• Conecta el cable a los otros SK-ACP o al
  Net-Conv-P

17
El Cableado al SK-ACP

• Conecta las Lectoras a J5 y J6
• Conecta Los Circuitos de Entrada a J1 y J2 7-9
• Conecta la cerradura o Controlador de Portón a
  J1 y J2 1-3

18
El Cableado al SK-ACP

• Conecta la cerradura, la chapa eléctrica u
  operador de Portón tipo Seguro al Fallar
  (Fail-Secure) a las conexiones Común y
  Normalmente Abierto

19
El Cableado al SK-ACP

• Conecte las cerraduras tipo Salvo a Fallar
  (Fail-Safe) a las conexiones Común y Normalmente
  Cerrado

20
Especificaciones del SK-ACP

• Requerimientos de Alimentación
• 16.5 24 VAC o VDC, lt 500ma
• Temperatura de Operación
• -40F 158 Grados Fahrenheit
• Relevadores DPDT soporta 2A a 220VAC o 30VDC

21
Opciones del SK-ACP

• El SK-ACP estándar incluye un gabinete de metal
  8 X 8 X 2.5
• SK-ACP-LE viene con un gabinete de 10 X 11 X
  3
• Chapa y llaves para el gabinete opcional

22
Accesorios del SK-ACP

• SK-PLUG9 Conector RS232 al Panel Gateway
• CBLSA Convertidor para conectar el panel a una
  laptop
• NET-CONV-P (RS232 a RS485)
• SK-MDM MODEM
• SK-LAN Dispositivo para conectarse al LAN
• SK-ACP-PS Fuente de poder

23
SK-ACP Advanced Control Panel

• Este módulo de entrenamiento cubre el cableado y
  especificaciones del SK-ACP. Para información de
  Programación favor de ver los módulos 10 y 11.
  Información adicional esta disponible en los
  manuales del SK-ACP y el SK-NET, en nuestra
  página del Internet www.securakey.com
