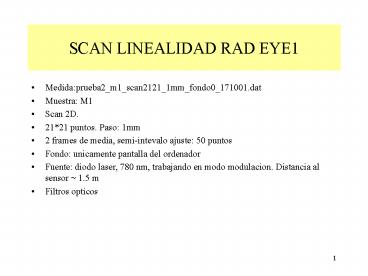

SCAN LINEALIDAD RAD EYE1

• Medidaprueba2_m1_scan2121_1mm_fondo0_171001.dat
• Muestra M1
• Scan 2D.
• 2121 puntos. Paso 1mm
• 2 frames de media, semi-intevalo ajuste 50
  puntos
• Fondo unicamente pantalla del ordenador
• Fuente diodo laser, 780 nm, trabajando en modo
  modulacion. Distancia al sensor ? 1.5 m
• Filtros opticos

2
(No Transcript)
3
RESIDUOS X (obtenidos del ajuste CMOSX vs MotorY)
4
RESIDUOS X (obtenidos del ajuste CMOSX vs MotorY)
Se ha quitado el primer punto de cada fila que
daba residuos anormalmente altos
5
RESIDUOS X (obtenidos del ajuste CMOSX vs MotorY)
6
SLOPESX (obtenidas del ajuste CMOSX vs MotorY)
NO se ha quitado para el calulo de las
pendientes el primer punto de cada fila que daba
residuos anormalmente altos
7
RESIDUOS Y (obtenidos del ajuste CMOSY vs MotorX)
8
RESIDUOS Y (obtenidos del ajuste CMOSY vs MotorX)
9
RESIDUOS Y (obtenidos del ajuste CMOSY vs MotorX)
10
SLOPESY (obtenidas del ajuste CMOSY vs MotorX)
NO se ha quitado para el calulo de las
pendientes el primer punto de cada columna
