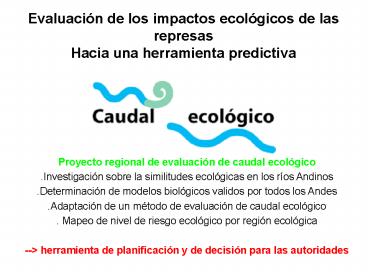

Evaluación de los impactos ecológicos de las
represas Hacia una herramienta predictiva
Proyecto regional de evaluación de caudal
ecológico .Investigación sobre la similitudes
ecológicas en los ríos Andinos .Determinación de
modelos biológicos validos por todos los
Andes .Adaptación de un método de evaluación de
caudal ecológico . Mapeo de nivel de riesgo
ecológico por región ecológica --gt herramienta
de planificación y de decisión para las
autoridades
2
Plan

• Proyecto marco
• Problemática
• Antecedentes y justificación
• Objetivos

• Métodos de evaluación
• PHABSIM principios, ventajas.

• El caso de Bolivia
• Criterios de selección de sitios

3
Problemática
Las represas pueden generan cambios físicos en
los medios acuáticos

• Reducción de caudal
• Cambio del ciclo hidrológico (estacionalidad,
  intensidad)
• Cambio descarga de sedimentos (colmatación)
• Modificación de la morfología (desconexión de
  las llanuras de inundación).
• Influyen la ecología del río

4
Antecedentes y justificación
Estado actual de los estudios de impacto
ambiental

• Faltan de datos de base ecológicos e
  hidrológicos
• Presentan generalmente solo lista de especies
• No existe metodologías y herramientas para estos
  estudios
• No hay normativas técnicas precisas
• Si hay estudios, son aislados y no son
  integrados.

gt la integridad ecológica no esta incluida en
los planes de gestión y la toma de decisión
5
Antecedentes y justificación
Escenarios nacionales para el futuro Argentina
-gt Algunos proyectos para aportar a la red
nacional de energía Bolivia -gt Hay previsiones
(Ministerio del Agua y empresas privadas) pero no
hay estrategia nacional (megaproyecto del río
Madera). Colombia -gt Algunos grandes proyectos
planificados pero muy poca información disponible
sobre una estrategia nacional Ecuador -gt Existe
una planificación nacional ambiciosa y clara y de
acceso al publico (CONELEC) aunque no esta toda
la información. Perú -gt Existen unas obras de
pequeña a mediana escala y al parecer no hay
mucha perspectivas de ampliar la red de represas
Diferencia entre represas para abastecimiento,
riego y producción eléctrica ?
6
Objetivos

• Definición de caudal ecológico y herramienta de
  gestión a escala nacional
• Toma de decisiones

• Adaptar un método de evaluación del impacto
  potencial de las represas
• Utilizado en muchos países para la determinación
  de los caudales ecológicos
• Utilizar este método como herramienta de
  decisión estratégica para la región andina.
• A través del estudio de una red diversificada de
  estaciones naturales.

7
Caudal ecológico
Es el caudal mínimo que se requiere para
conservar la biodiversidad y los servicios
ecológicos de los ríos.
Debe permitir a los organismos desarrollarse y
mantener su población en un buen estado.
Que implica buen estado biológico / ecológico ?
Como calcular esos caudales ?
8
Métodos de evaluación(environmental flow
methodology)
Hidrológica Análisis de la hidrológica y
determinación de un caudal mínimo
(Q95) Hidráulica Estimación de los cambios
hidráulicos simples (superficie inundada,
profundidad máxima) y determinación de punto de
ruptura en su evolución con el caudal Hábitat
Simulación Estimación de la evolución de la
calidad del hábitat por taxa Holística Conjunto
de métodos utilizando varios enfoques
(geomorfología, hidráulica, hidrológica, etc.)
para estimar un caudal critico
Tharmes, 2003
9
Físico vs. biológico
La composición y la estructura de las comunidades
de peces e invertebrados están directamente
vinculadas con las condiciones físicas gt La
previsión de las consecuencias de los cambios
físicos sobre las comunidades biológicas pueden
servir de herramienta para la evaluación
(cuantitativa) de los impactos
10
Physical Habitat Simulation System PHABSIM
? Permite predecir los cambios en el microhabitat
físico asociadas a modificaciones en la
disminución del caudal.
? Acopla modelos biológicos e hidrológicos para
evaluar los cambios en las comunidades biológicas
consecuentes a la modificación de las condiciones
hidrológicas.
? Los modelos biológicos están basados en la
ecología de organismos indicadores
(macro-invertebrados acuáticos, peces). Se
desarrollan a partir de datos ecológicos que
pueden tener un valor local (adaptación de los
modelos para cada caso) o regional (un modelo por
cada región).
11
Physical Habitat Simulation System PHABSIM

• ? Los modelos hidrológicos son directamente
  adaptables. Generan un estimación del valor de
  los parámetros del hábitat físico (profundidad de
  agua, velocidad de corriente) en los diferentes
  lugares del río .

? Evaluar sobre un tramo del río y por un rango
de caudal, la calidad del hábitat. Relacionando
las estimaciones de condiciones físicas del
hábitat y el valor ecológico de esas condiciones
para los organismos.
12
Physical Habitat Simulation System PHABSIM

• ? El análisis de los resultados permite
  determinar los caudales favorables para conservar
  la integridad ecológica de las comunidades
  biológicas.

? Análisis temporal de las condiciones del
hábitat. Permite adecuar para cada temporada del
ciclo hidrológico natural, el caudal mínimo que
asegura la realización de los ciclos biológicos
de los organismos más sensibles.
13
Métodos de evaluación(environmental flow
methodology)
Tharmes, 2003
14
Hábitat Simulación
15
Principio general
Descripción física y modelización hidráulica de
los ríos
Valor ecológico
2 m3/s
5 m3/s
Caudal
Modelo ecológico
Evolución de la calidad del hábitat para los
organismos gt importancia de los modelos
biológicos
16
Descripción física
17
Descripción física
18
Modelos biológicos curva de preferencia
1.0
1.0
1.0
Poco favorable
0.8
0.8
0.8
favorable
0.6
0.6
0.6
Indice de préférence
Indice de préférence
Indice de préférence
0.4
0.4
0.4
0.2
0.2
0.2
0.0
0.0
0.0
0.2
0.4
0.6
0.8
0.5
1
1.5
2
4
6
8
Profundidad (m)
Velocidad (m/s)
Sustrato
Cambia en relación a la especie al estado de
desarrollo la actividad (reproducción,
alimentación)
(Souchon et al., 1989))
19
Modelos biológicos de comunidad
? Buscar reglas de organización de las
comunidades validas por un rango de ríos lo mas
amplio posible
? Destacar índices/parámetros vinculados a esas
reglas (como en los Índices de Integridad
Biológica) y establecer su relación con las
características físicas de los ríos especies,
de gremios tróficas, etc.
? estudio biológico de similitud y convergencia
ecológica en relación a los rasgos de vida de los
organismos
? Protocolos estandarizados
? Muestreos en referencias naturales (por zonas
ecológicas)
? Muestreos en ríos impactados
20
Mapeo de niveles de impacto potencial
Acoplamiento de un sistema SIG y de las
previsiones derivadas de los modelos ecológicos
(en relación a varios escenarios)
Información morfológica y hidrológica Caudal
promedio Caudal de estiaje Superficie de la
cuenca Pendiente Orden de Strahler
Distancia a la fuente Temperatura promedio
Altitud
Mapa de los caudales promedios de los ríos de
Francia
Lamouroux, Pella Vanderbecq
21
Mapeo de niveles de impacto potencial
Caudal crítico por un gremio de peces
Lamouroux, Pella Vanderbecq
22
Universidad Mayor de San Andrés, La Paz
Instituto de Ecología Instituto de Hidrología
e Hidráulica Colección Boliviana de Fauna
El caso para Bolivia
Áreas de investigación
? Peces ? Macroinvertebrados ? Funcionamiento
ecológico (físico-química, actividad bacteriana,
modelación a nivel de comunidad) ?
Perifiton ? Geología e Hidrología
Instituciones
Universidad Mayor de San Simón, Cochabamba.
Unidad de Limnología y Recursos Acuáticos.WCS
BoliviaIRD (cooperación francesa)
23
Áreas de estudio seleccionadas
1
2
3
24
Criterios de elegibilidad Sitio 1

• Cuenca del río Beni
• .
• 1. Existencia de información base
• Hidrológica La red de estaciones hidrológicas
  es una de las más completas (alrededor de 20
  estaciones).
• Biológica Información de línea base (Proyecto
  BIOCAB caracterización del hábitat y las especies)

• 2. Variabilidad ambiental
• Ríos de cabecera.
• Variabilidad longitudinal y altitudinal.
• Variabilidad climática
• Diversidad biológica y de hábitat.
• Variabilidad física desde subcuencas de clima
  semiárido con sedimentos cuaternarios
  erosionables hasta subcuencas hiperhúmedas sobre
  rocas duras.

25
Criterios de elegibilidad - Sitio 1

• 3. Zona potencial prevista para la construcción
  de represas
• Cuenca con mayor potencial hidroeléctrico de
  Bolivia y donde están previstos los próximos
  proyectos.
• Presenta extensa subregión de valles semiáridos,
  donde existen proyectos de riego y donde se prevé
  construir otros nuevos.
• Uso para consumo humano y problemas localizados
  de calidad de agua.

4. Accesibilidad a la zona Zona de fácil
accesibilidad y logística.
5. Existencia de sitios de referencia naturales y
perturbados Si
26
GRACIAS!
