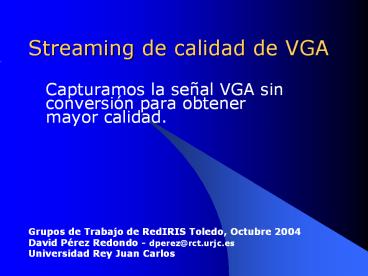

Streaming de calidad de VGA

1
Streaming de calidad de VGA

• Capturamos la señal VGA sin conversión para
  obtener mayor calidad.

Grupos de Trabajo de RedIRIS Toledo, Octubre
2004 David Pérez Redondo - dperez_at_rct.urjc.es Univ
ersidad Rey Juan Carlos
2
Introducción

• El objetivo buscado
• Entorno de trabajo
• Evolución histórica
• Conversión VGA / PAL
• Codec Software VGA
• Conversión video a VGA
• El sistema
• Un ejemplo práctico

3
1. El objetivo buscado

• Grabar/transmitir presentaciones que contengan
  la imagen del ponente imagen del PC.

4
2. Entorno de trabajo

• Sala de audiovisuales donde grabamos y
  transmitimos clases, congresos, etc.
• El ponente puede realizar la presentación con su
  PC portátil. (no controlamos el pc del ponente)
• El ponente puede utilizar diferentes SS.OO. y
  aplicaciones en su presentación.(no controlamos
  el entorno a capturar)
• El ponente puede hacer demostraciones prácticas
  de aplicaciones que utilizan tipos de letra muy
  pequeños. (no controlamos el tipo de letra)

5
3. Evolución histórica

• 2.1. Conversión de la señal VGA a video y
  trabajamos con señales de video.

PC Ponente
VGA800x600
PAL 720x576
PC Codificador
Video
PAL 720x576
PAL 720x576
6
3.1. Conversión VGA a PAL

• Ventajas
• Sistema independiente de la máquina y
  aplicaciones utilizadas por el ponente.
• Sistema no intrusivo.
• Sistema independiente del Codec.

• Inconvenientes
• Al convertir VGA a video perdemos mucha calidad y
  el texto comienza a ser ilegible a tamaño de
  letra menor a 24p.

7
3.1. Conversión VGA a PAL

• Principal problema de la conversión VGA / PAL.La
  redimensión de la imagen.

800
720
VGA
600
TVPAL
576
8
3.1. Conversión VGA a PAL

• Ejemplos

Ponencia con VGA convertida a PAL
Ponencia capturada sin conversión VGA
9
3. Evolución histórica

• 3.2. Codec Software de VGA.Ej. Windows Media
  Screen, Camtasia, etc

Capturamos por separado el video del ponente y el
video del PC. Obteniendo 2 stream que debemos
posteriormente sincronizar.
10
3.2. Codec Software de VGA.
Para hacer este sistema independiente del SS.OO.
a capturar, hacemos uso del VNC
PC Codificador
PC Ponente
WMScreen 9
INTERNET
VNC
PAL 720x576
PAL 720x576
PC Codificador
11
3.2. Codec Software de VGA.

• Ventajas
• La calidad obtenida es excelente con anchos de
  banda pequeños.

• Inconvenientes
• Solución dependiente del codec.
• El ponente puede parar la codificación por error.
• Sincronización de 2 stream. Tiempo de
  Post-producción.
• Sistema intrusivo. Necesidad de controlar el PC
  del Ponente.

12
3.2. Codec Software de VGA.

• Ejemplos

Ponencia capturada con codec software
13
Recordamos el objetivo

• Grabar/transmitir la presentación conteniendo la
  imagen del ponente imagen del PC.

Para ello, buscamos un único sistema genérico

• Sistema de captura y transmisión en directo.
• Sistema independiente del software de captura y
  del codec de video utilizado.
• Sistema independiente del SS.OO. del PC a
  capturar.
• Sistema no intrusivo en el PC del Ponente.

14
3. Evolución histórica

• 3.3. Trabajo con señales VGA.Convertimos todas
  las señales a VGA.

• Ventajas
• No convertimos ni redimensionamos la señal VGA.
• Es independiente del SS.OO. Todo lo que salga por
  VGA lo podemos capturar.
• Es totalmente transparente al Ponente. La misma
  señal que enviamos al proyector es la que
  capturamos.

15
4. El sistema

• Cámara de video (imagen del ponente).
• PC del ponente.
• PiP VGA. Para mezclar las señales de VGA y video.
  Salida en VGA.
• Tarjeta capturadora VGA compatible con Video for
  Windows.

16
4. El sistema
KRAMER 720DS
VGA PC
VISION RGB PRO
Video
17
4. El sistema

• Ventajas de capturar VGA
• La calidad obtenida muy buena con anchos de banda
  medios entorno a los 400kbps.
• No dependemos del PC del Ponente.
• La producción se hace en directo.
• El producto final es un único stream. Eliminamos
  posibles problemas de sincronía entre 2 streams.

• Inconvenientes del sistema
• Es una solución costosa comparada con el codec
  software VGA.

18
5. Un ejemplo práctico

• Capturas realizadas con VisionRGB.DirectoDemo
  1Demo 2

19
Streaming de calidad de VGA

• Muchas Gracias,

David Pérez Redondodperez_at_rct.urjc.es Universidad
Rey Juan Carlos
