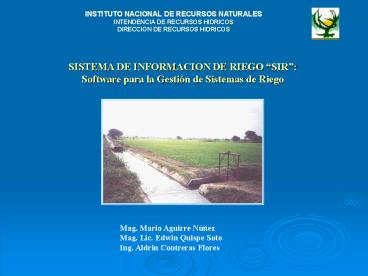

SISTEMA DE INFORMACION DE RIEGO SIR Software
para la Gestión de Sistemas de Riego
Mag. Mario Aguirre Núñez Mag. Lic. Edwin Quispe
Soto Ing. Aldrin Contreras Flores
2
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
SISTEMA DE INFORMACION DE RIEGO
El SIR es un software desarrollado con la
finalidad de brindar una eficiente herramienta de
ayuda a la administración, operación y
supervisión de los sistemas de riego en los
distritos de Riego del País.
3
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
HERRAMIENTAS DE DESARROLLO DEL SIR
Arc Info, Arc View
MapObject 2.0
Visual Foxpro 7.0
4
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
INTEGRACION DE UN SISTEMA DE INFORMACION
GEOGRAFICO
5
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
SISTEMA DE INFORMACION DE RIEGO
6
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Actualización Padrón Catastral de Usuarios
7
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Actualización Padrón Catastral de Usuarios
Base la Datos Gráfica y Alfanumérica del Valle
Cañete. Proyecto Especial de Titulación de
Tierras (PETT 1998).
8
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Actualización Padrón Catastral de Usuarios
Base la Datos Gráfica actualizada. División de
Parcelas. Parcelas añadidas a la BDG
Depuración de Parcelas
9
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Actualización Padrón Catastral de Usuarios
Base la Datos Alfanumérica actualizada.
Propietarios de Parcelas. Area de Parcelas.
Depuración de Predios. Agrupar Predios x
Comisión
10
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Actualización Padrón Catastral de Usuarios
Vista del Valle Cañete por Comisiones de
Regantes. Base de Datos Actualizada y aprobada
por las Comisiones de Regantes.
11
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Consultas y reportes del Padrón Catastral de
Usuarios
12
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Consultas y reportes del Padrón Catastral de
Usuarios
13
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Consultas y reportes del Padrón Catastral de
Usuarios
14
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Consultas y reportes del Padrón Catastral de
Usuarios
15
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Actualización Inventario de Infraestructura de
Riego
Levantamiento de Información
Padrón Catastral
Digitalización Infraestructura de Riego
Infraestructura de Riego del Valle Cañete
16
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Actualización Inventario de Infraestructura de
Riego
17
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Hidrometría
Este Módulo permite almacenar la información de
caudales diarios registrados través de la lectura
de los limnímetros instalados en los canales
principales de un Valle.
18
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Hidrometría
Activación del módulo de ingreso de caudales
diarios registrado en cada punto.
El manejo de esta ventana es muy similar al
modulo de caudales diarios del Software SIH.
19
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Hidrometría
El SIR muestra la información de cada punto, para
esto el usuario solo deberá hacer un click sobre
el punto deseado
20
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Elaboración Plan de Cultivo y Riego
JUNTA USUARIOS
ADMINISTRACION TECNICA
DISPONIBILIDAD DE AGUA
DEMANDA DE AGUA
INTENCION DE SIEMBRA
REGISTRO HISTORICO CAUDALES
CALCULO DE LA DEMANDA DE AGUA
DISPONIBILIDAD Q 75
SIH
SIR
DISPgtDEM

• REDUCCION AREA
• CAMBIO DE CULTIVO
• MODIF. CALENDARIO

NO
SI
APROBACION PCR
21
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Elaboración Plan de Cultivo y Riego
22
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Elaboración Plan de Cultivo y Riego
Formato PCR. Parte superior se muestra
información del Predio. Parte Inferior casillas
para llenar el nombre del cultivo, fecha y área
de siembra
23
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Elaboración Plan de Cultivo y Riego
Encuesta. Trabajo de campo, personal encargado de
realizar la encuesta de la intención de siembra
llenando las Fichas o Formatos de PCR.
24
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Elaboración Plan de Cultivo y Riego
Ficha llenada luego de realizada la encuesta de
campo.
25
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Elaboración Plan de Cultivo y Riego
Registro de todas las fichas llenadas en campo,
en la Base de Datos del Software SIR .
26
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Plan de Cultivo y Riego
27
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Plan de Cultivo y Riego
28
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Reporte del Plan de Cultivo y Riego
29
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Reporte del Plan de Cultivo y Riego
30
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Demanda de Agua de Riego
31
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Demanda de Agua de Riego
32
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Demanda de Agua de Riego
Demanda teórica según FAO
33
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Demanda de Agua de Riego
Demanda mediante módulo volumétricos de riego.
34
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Demanda de Agua de Riego
Demanda real (medición correntómetro, limnígrafo
y aforador RBC)
35
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Rol de Distribución del Agua de Riego
Sectores de Riego
Comisiones de Regantes
Zonificación del Valle con fines de riego
Grupos de Riego
36
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Rol de la Distribución del Agua de Riego
37
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Rol de la Distribución del Agua de Riego
38
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Rol de la Distribución del Agua de Riego
39
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Rol de la Distribución del Agua de Riego
40
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Rol de la Distribución del Agua de Riego
41
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Rol de la Distribución del Agua de Riego
42
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Rol de la Distribución del Agua de Riego
43
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Actualización Inventario de Infraestructura de
Riego
Plano de Padrón Catastral
44
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Actualización Inventario de Infraestructura de
Riego
Digitalización Infraestructura de Riego
45
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Actualización Inventario de Infraestructura de
Riego
Infraestructura de Riego del Valle Cañete
46
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
SISTEMA DE INFORMACION DE RIEGO
MONITOREO DE LA TARIFA
En desarrollo
47
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Elaboración Plan de Cultivo y Riego
DISPONIBILIDAD DE AGUA
DEMANDA DE AGUA
SIH
SIR
DISPgtDEM

• REDUCCION AREA
• CAMBIO DE CULTIVO
• MODIF. CALENDARIO

NO
SI
APROBACION PCR
48
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Elaboración Plan de Cultivo y Riego
49
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Elaboración Plan de Cultivo y Riego
50
INTENDENCIA DE RECURSOS HIDRICOS
DIRECCION DE RECURSOS HIDRICOS
Elaboración Plan de Cultivo y Riego
