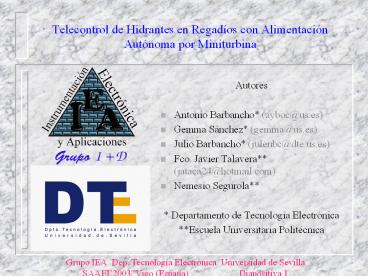

Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por Miniturbina

• Autores
• Antonio Barbancho (ayboc_at_us.es)
• Gemma Sánchez (gemma_at_us.es)
• Julio Barbancho (julenbc_at_dte.us.es)
• Fco. Javier Talavera (jataca24_at_hotmail.com)
• Nemesio Segurola
• Departamento de Tecnología Electrónica
• Escuela Universitaria Politécnica

Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 1
2
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaPresentación
del problema

• Existencia de multitud de zonas regables en
  Andalucía con ausencia de automatización o
  defectos en su funcionamiento.
• Este trabajo forma parte de un estudio encargado
  por la Consejería de Agricultura y Pesca de la
  Junta de Andalucía para el estudio, evaluación y
  elaboración de recomendaciones dentro del campo
  de automatización de regadíos.
• El costo de la instalación del cable para las
  comunicaciones y la alimentación de terminales
  remotos supone el 30 del presupuesto destinado a
  la automatización de zonas regables.

Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 2
3
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaSoluciones
habituales (1)

• Tipos de automatización
• Local. Energía almacenada en un sistema de
  baterías para toda la campaña del cultivo.
  Control muy simple del riego Típicamente sin
  comunicaciones, necesita programación in situ.
• Por cable. Distribución de energía y
  comunicaciones a través de cables. Normalmente
  son soluciones propietarias.
• Inalámbrica. Alimentación mediante paneles
  solares (o aerogeneradores) y baterías. El
  control lo realiza un autómata programable
  (flexibilidad, escalabilidad, sistema abierto).

Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 3
4
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaSoluciones
habituales (2)
Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 4
5
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaSoluciones
habituales (3)

• Solución general recomendada
• Telecontrol basado en PLC estándar, con módem
  GSM. Alimentados por panel solar y almacenamiento
  en baterías de plomo.
• Inconvenientes de la solución estándar
• Vandalismo los paneles solares deben instalarse
  a cierta altura para minimizar los actos
  vandálicos y de robo (interrupción del servicio,
  coste de reposición,...).
• Generalmente los autómatas no han sido pensados
  para trabajar en entornos con restricción de
  energía (gt10 W).
• Solución alternativa alimentar la estación
  remota a partir de la energía del agua. Viable?

Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 5
6
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaObjetivos

• Demostrar que es posible obtener la energía para
  la automatización del riego del propio flujo de
  agua.
• Para ello y dado que es esperable una reducida
  cantidad de energía y sólo durante las horas de
  riego
• Demostrar que es posible reducir el consumo de la
  estación remota lo suficiente.
• Definir un mecanismo de gestión del consumo del
  sistema de comunicación que permita reducir el
  consumo medio sin afectar seriamente la
  operatividad y disponiblidad del sistema.

Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 6
7
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaEsquema del
sistema
Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 7
8
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaSistema de
alimentación
Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 8
9
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaSistema de
generación (1)
Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 9
10
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaSistema de
generación (2)
Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 10
11
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaEstación
remota (1)
Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 11
12
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaEstación
remota (2)

• Funciones
• Control de la válvula principal del hidrante.
  Gestión de la política de gasto a la demanda o
  prepago.
• Gestión precisa del riego mediante el control de
  las electroválvulas secundarias.
• Contabiliación del consumo de cada sección.
  Almacenamiento por periodos horarios para
  tarificación (horas valle, llano o punta),
  estadísticas, etc.
• Control de la presión de línea.
• Control del sensor de intrusismo.
• Comunicación con el centro de control.

Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 12
13
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaEstación
remota (3)

• Técnicas de minimización de la energía consumida
• Empleo de electrónica de muy bajo consumo.
• Reducción de la tensión de alimentación.
• Amplio uso de técnicas de apagado selectivo de
  componentes (sleep).
• Empleo de electroválvulas biestables.
• Gestión de la mayor parte de las funciones off
  line
• Alarmas como mensajes de texto. El módem se
  enciende sólo el tiempo necesario.
• Los comandos que no necesitan ejecución inmediata
  se emiten como SMS, permaneciendo en el servidor
  hasta la conexión.
• Gestión de las conexiones on line mediante
  ventanas temporales.

Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 13
14
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaEstación
remota (4)

• Medidas de consumo en el prototipo
• Configuración y condiciones de medida
• Duración diaria del riego (generación) 4 horas.
• Energía generada 1167 mWh.
• Eficiencia del sistema 70 (817 mWh).
• Acumulador NiCd de 750 mAh 24V.
• Consumo del sistema completo excluido el módem
  GSM 370 mWh.
• Disponible para el módem GSM 78 mWh.
• Autonomía excluido el módem 6 meses y 21 días.
• Disponibilidad de comunicaciones diarias
  (programable)
• 2 ventanas de 160 minutos.
• 4 ventanas de 80 minutos.
• 24 ventanas de 12 minutos.

Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 14
15
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaEstación
remota (5)
Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 15
16
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaConclusiones

• La alimentación de estaciones remotas de
  telecontrol de hidrantes aprovechando la energía
  del agua de riego es tecnológicamente viable.
• Se ha diseñado y construido un prototipo de
  laboratorio usando materiales comunes y para una
  instalación doméstica.
• Es de esperar mejores prestaciones (autonomía,
  disponibilidad) con un diseño específico para
  caudales propios de instalaciones agrícolas.

Grupo IEA. Dep. Tecnología Electrónica.
Universidad de Sevilla
SAAEI2003. Vigo (España)
Diapositiva 16
17
Telecontrol de Hidrantes en Regadíos con
Alimentación Autónoma por MiniturbinaLíneas de
continuación

• Construcción de un prototipo de tamaño real para
  comprobar y cuantificar las mejoras esperadas.
• Estudiar la viabilidad económica frente a
  soluciones comunes del mercado.
• Estudiar el uso de otros sistemas de
  comunicación, como las radios de baja potencia.
