ELECTRONICA

1
Circuitos analógicos

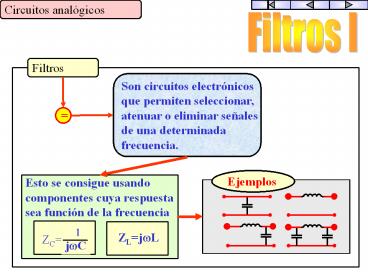

• Filtros I

Filtros
Son circuitos electrónicos que permiten
seleccionar, atenuar o eliminar señales de una
determinada frecuencia.

2
Circuitos analógicos

• Filtros II

Tipos Básicos de Filtros
3
Circuitos analógicos

• Filtros III

CUESTIÓN PREVIA
Cuando una señal pasa por un circuito, la
señal de salida se obtiene multiplicando la
señal de entrada por la función de
transferencia o respuesta del circuito.
4
Circuitos analógicos

• Filtros IV

Cómo actúa un filtro?
5
Circuitos analógicos

• Filtros V

Descomposición de señales
Fourier
Cualquier señal se puede descomponer en
la suma de una señal continua y un conjunto
de señales senoidales

Series
Transformada
6
Circuitos analógicos

• Filtros VI

Ejemplo de descomposición de una señal periódica





7
Circuitos analógicos

• Filtros VII

Filtros Descomposición de Señales
Extraer una señal de una determinada frecuencia.
Rectificador
8
Circuitos analógicos

• Filtros VIII

Filtros Descomposición de Señales
Modificar las características de una señal.
Filtro Paso-Alto
Filtro Paso-Bajo
