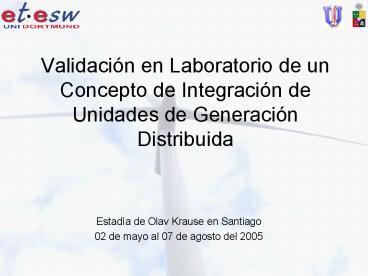

Validación en Laboratorio de un Concepto de
Integración de Unidades de Generación Distribuida

• Estadía de Olav Krause en Santiago
• 02 de mayo al 07 de agosto del 2005

2
Contenido

• Coordinación de pequeños generadores en un
  sistema distribuido
• Comunicación a través de la base de datos
• Equipos disponibles
• Interconexión energética
• Medidas de corrientes
• Comunicación física
• Análisis de resultados obtenidos

3
Esquema básico de coordinación
4
Esquema básico de coordinación
5
Esquema básico de coordinación
6
Esquema básico de coordinación
7
Trabajo Realizado
8
Trabajo realizado en Chile
9
Controlador de grupo
10
Comunicación a través de una base de datos
Panel solar
Gen. eólico
Cel. de combust.
Carga variable
Visualización
Base de datos
11
Equipos disponibles

• Tarom controlador de carga de los paneles
  solares, con un máximo de 70 A
• Inversor Victrom de 2,5 kVA a 24 V
• Túnel de viento con un motor de inducción de 11
  kW
• Inversor de frecuencia ABB acs550
• Turbina eólica AirX de 400 W
• Anemómetro Extech
• Panel solar de 200 W
• Estación meteorológica Davis Weather Monitor 2
• 2 Celdas de combustible de 50 W
• Cargas variables hasta 500 W
• Computador personal DELL
• 3 fuentes de alimentación
• Personal Measurement Device

12
Diagrama de Flujo de energía
13
Medición de corrientes

• La corriente del panel solar, del inversor y de
  las baterías es medida por el Tarom
• La corriente de la fuente de alimentación es
  medida por dos resistencias de 0,1 Ohm en
  paralelo
• La corriente de la turbina eólica es medida por
  un LEM
• Ambas corrientes anteriores son digitalizadas por
  el Personal Measurement Device

14
Comunicación física

• Tarom envía su información a través de un equipo
  llamado TARCOM, el cual ofrece un puerto RS232
• Corrientes de la Turbina eólica y Fuente de
  alimentación recolectada por el PMD y enviada al
  PC mediante USB
• Anemómetro y estación meteorológica son
  conectados directamente mediante RS232
• Relés de las cargas variables y de la fuente de
  alimentación conectados a través de un PIC al
  puerto serial del PC
• Celdas de combustible el control y recolección
  de los datos es mediante una tarjeta estándar
  (desarrollada por Felipe Lineo)
• Inversor conectado por una línea RS485, usando
  el protocolo ModBUS

15
Manejo de datos

• Todos los datos recolectados van a una base da
  datos en MYSQL en el servidor del laboratorio
• Toda la comunicación entre los equipos es a
  través de esta base de datos
• mediante órdenes en las tablas relacionadas a los
  equipos, es posible manejar la carga y la turbina.

16
Análisis de resultados obtenidos
Veamos !!!
