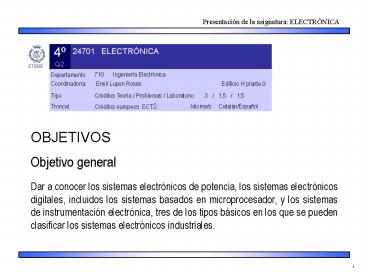

OBJETIVOS
Objetivo general Dar a conocer los sistemas
electrónicos de potencia, los sistemas
electrónicos digitales, incluidos los sistemas
basados en microprocesador, y los sistemas de
instrumentación electrónica, tres de los tipos
básicos en los que se pueden clasificar los
sistemas electrónicos industriales.
2

• Objetivos específicos
• Dar a conocer los diferentes convertidores
  estáticos de energía y sus
• aplicaciones más relevantes.
• Capacitar para especificar, analizar y diseñar
  sistemas digitales sencillos.
• Dar a conocer los diferentes tipos de sistemas
  de proceso digital, incluidos
• los microprocesadores, y sus posibilidades
  para la instrumentación de
• sistemas y procesos industriales.
• Familiarizarse con la utilización de
  herramientas de CAD electrónico digital.
• Familiarizarse con la utilización de
  instrumentos de un laboratorio de
• electrónica.
• Familiarizarse con la interpretación de las
  hojas de características de
• componentes electrónicos.

3

• CONTENIDOS
• Teoría problemas
•
• Módulo 0 Presentación de la asignatura (0,5 h)
• Módulo 1 Sistemas de electrónica de potencia
  (6,5 h)
• T1. Introducción a los sistemas de
  potencia (1 h)
• T2. Dispositivos de electrónica de
  potencia (1,5 h)
• T3. Convertidores CA/CA directos (1 h)
• T4. Convertidores CC/CC directos (1 h)
• T5. Rectificadores (1 h)
• T6. Onduladores y otros convertidores
  estáticos de energía (1 h)
• Módulo 2 Fundamentos de los sistemas digitales
  (9,5 h)
• T7. Introducción a los sistemas
  digitales (0,5 h)
• T8. Sistemas de codificación en binario
  (2 h)

4
Módulo 3 Sistemas digitales combinacionales (5
h) T12. Operadores aritméticos en binario
natural (1 h) T13. Módulos para caminos de
datos (1 h) T14. Módulos para la
implementación de funciones lógicas en dos
niveles (1,5 h) T15. Ejemplos de
implementación de sistemas combinacionales (1,5
h) Módulo 4 Sistemas digitales secuenciales
(7,5 h) T16. Introducción a los sistemas
secuenciales (0,5 h) T17. Biestables y
registros paralelos (1,5 h) T18. Estructura
canónica y representación gráfica de los
autómatas (1 h) T19. Análisis y síntesis de
autómatas utilizando registros paralelos (2,5 h)
T20. Registros contadores y registros de
desplazamiento (1,5 h) T21. Memorias RAM
(0,5 h)
5
Módulo 5 Procesado digital (7,5 h)
T22. Procesado de datos (1,5 h)
T23. Unidades de proceso (1,5 h)
T24. Introducción a los procesadores y
computadores (1,5 h) T25. Arquitecturas de
los microprocesadores y microcomputadores (2,5
h) T26. Desarrollo de aplicaciones basadas
en microprocesador (0,5 h) Módulo 6
Instrumentación electrónica y temas avanzados (1
h) T27. Sistemas de instrumentación
electrónica (1 h)
6
PRÁCTICAS DE LABORATORIO   Práctica 1
Experimentación de dispositivos y sistemas de
potencia. Práctica 2 Introducción a las
tecnologías digitales. Práctica 3 Simulación de
circuitos combinacionales. Práctica 4
Experimentación de circuitos combinacionales. Prá
ctica 5 Simulación de circuitos
secuenciales. Práctica 6 Experimentación de
circuitos secuenciales. Práctica 7 Simulación
de unidades de proceso.
7
EVALUACIÓN La qualificació a les actes serà
igual a la màxima de les següents notes finals,
arrodonida al mig punt Nfina11 0,75 Nef
0,25 Nep Nfinal 2 0,60 Nef 0,15 Npp 0,25
Nep Nfinal3 PART_ENTERA0,75 Nef 0,25 Nep
0,2 ? MINIM1, PART_ENTERA0,25
Nef Nfinal4 PART_ENTERA0,60 Nef 0,15 Npp
0,25 Nep 0,2 ? MINIM1, PART_ENTERA0,25
Nef on Nep es calcula a partir de la següent
fórmula Nep 0,04 PR  Nprm (1 0,04 PR)
Nefp   NfinalNota final NepNota ensenyaments
pràctics (laboratori) NefNota examen
final PRNombre de pràctiques realitzades (0 ? PR
? 7) NppNota prova parcial NprmMitjana de les
notes de les pràctiques realitzades NefpNota
examen final de pràctiques Noteu que en càlcul
de la nota dels ensenyaments pràctics, la no
realització de cap pràctica dóna un pes del 100
a l'examen final de pràctiques (Nep  Nefp),
mentre que l'assistència a totes les pràctiques
dóna un pes del 28 a l'avaluació continuada de
les pràctiques i un 72 a l'examen final de
pràctiques (Nep 0,28 Nprm 0,72 Nfp).
8

• RECURSOS
• Bibliografia
• Bibliografia bàsica
• J. F. Wakerly. "Diseño digital. Principios y
  prácticas" (3ª edición). Prentice Hall,
• 2001 (traducció de la versió anglesa del
  2000).
• J. A. Carrasco, J. Rius, L. Balado, J. Bordonau,
  E. Lupon, R. Rodríguez.
• "Circuitos y sistemas digitales. Problemas".
  Edicions UPC, Collecció Aula
• Pràctica, 1996.
• E. Lupon. "401 preguntes d'electrònica digital".
  Centre Publicacions d'Abast,
• ETSEIB, UPC, 1997.
• E. Lupon i altres. "Electrònica. Manual de
  pràctiques". Centre Publicacions
• d'Abast, ETSEIB, UPC, Setembre 2003.

9
Bibliografia complementària   J. P.
Hayes."Introducción al diseño lógico digital".
Addison-Wesley Iberoamericana, 1996
(traducció de a versió anglesa del 1993).   N.
Mohan, T. M. Undeland, W. P. Robbins. "Power
Electronics. Converters, Applications, and
Design" (2nd edition). John Wiley Sons,
1995.   R. Pallás. "Adquisición y distribución
de señales". Marcombo, Boixareu Editores,
1993.   A. S. Sedra, K. C. Smith. "Circuitos
Microelectrónicos" (4ª edición). Oxford
University Press, 1999 (traducció de la
versió anglesa del 1998).   E. Lupon.
"Preguntes d'electrònica analògica". Centre
Publicacions d'Abast, ETSEIB, UPC,
1998. Material audiovisual i informàtic A la
pàgina web de l'assignatura http//tec.upc.es/el
es posarà a disposició de l'estudiant còpies del
material audiovisual emprat a les classes
(transparències i presentacions per ordinador).
En aquesta pàgina web també trobarà altre
material d'estudi, com ara exàmens de cursos
anteriors. L'estudiant podrà obtenir una còpia de
la versió de demostració del paquet de CAD
electrònic OrCAD emprat a les pràctiques, el qual
és de lliure distribució. També podrà obtenir la
llibreria personalitzada de components emprada a
les pràctiques.
