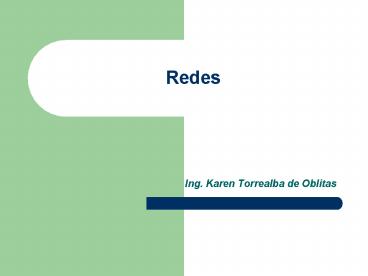

Redes

1
Redes

• Ing. Karen Torrealba de Oblitas

2
Sistema de Comunicación
3
Sistema de Comunicación
Red conjunto de dispositivos (computadoras)
conectadas por enlaces de un medio físico
Procesamiento distribuido
Ejecución de una tarea dividida entre múltiples
computadoras que conforman una red.
Ventajas del uso de redes

• Compartir recursos.
• Seguridad.
• Ahorro de dinero.
• Escalabilidad.

4
Configuración de la línea

• Punto a punto enlace dedicado entre dos
  dispositivos.

• Multipunto enlace compartido entre varios
  dispositivos, dos o más.

5
Transmisión de datos

• La efectividad del sistema de comunicación
  depende de tres factores
• Entrega (lugar adecuado)
• Exactitud (datos adecuados)
• Puntualidad (momento adecuado)

6
Transmisión de datos

• Las redes usan procesamiento distribuido, el cual
  ofrece las siguientes ventajas
• Encapsulación (cajeros automáticos)
• Bases de datos distribuidas (modularidad,
  datawarehousing)
• Resolución de problemas (procesos paralelos, Deep
  Blue)
• Seguridad (redundancia)
• Cooperación (juegos en red)

7
Transmisión de datos

• Prestaciones
• Número de usuarios
• Tipo de medio de transmisión (ancho de banda)
• Hardware
• Software
• Fiabilidad
• Frecuencia de fallo
• Tiempo de recuperación después de un fallo
• Catástrofe
• Seguridad
• Accesos no autorizados
• Virus

8
Estándares
Proporciona un modelo de desarrollo que hace
posible que un producto funcione adecuadamente
con otros sin tener en cuenta quien lo ha
fabricado.

• Clasifican en
• De jure legislados por un organismo oficialmente
  reconocido.
• De facto
• Propietario (normalmente cerrados)
• No-propietario (normalmente abiertos)
• Organizaciones de estandarización
• ISO ANSI IEEE
• Ejercicios 24-28

9
Topologías

• Malla
• Cada dispositivo tiene un enlace punto a punto y
  dedicado con cualquier otro dispositivo
• Para n dispositivos se necesitan n(n-1)/2 enlaces
• Ventajas
• Velocidad (Canales dedicados)
• Robustez (redundancia)
• Seguridad (Canales dedicados)
• Desventajas
• Coste!!!
• Resolver ejemplo 2.1

10
Topologías

• Estrella
• Cada dispositivo tiene un enlace punto a punto y
  dedicado con el controlador central
  (concentrador)
• Para n dispositivos se necesitan n-1 enlaces
• Ventajas
• Coste menor
• Mantenimiento y reconfiguración muy sencillas
• Robustez (un fallo en un enlace solo afecta a un
  dispositivo)
• Desventajas
• Coste sigue siendo elevado

11
Topologías

• Árbol
• Variante de la topología en estrella pero con
  concentradores secundarios
• Los concentradores secundarios permiten aumentar
  el tamaño de la red
• Permite priorizar comunicaciones entre partes del
  árbol

12
Topologías

• Bus
• Topología multipunto (a diferencia de las
  anteriores)
• Un cable troncal conecta todos los dispositivos
• Existe un límite de dispositivos sin usar
  repetidor (la señal se debilita)
• Coste muy reducido
• Muy baja tolerancia a fallos

13
Topologías

• Anillo
• Línea dedicada punto a punto con los dispositivos
  que están al lado
• Cada dispositivo incorpora un repetidor
• Una terminal que no recibe señal puede lanzar una
  alarma y cambiar el sentido de circulación de los
  mensajes
• Resolver ejemplo 2.2
• Topologías híbridas Uso de varias topologías

14
Modos de transmisión

• Simplex
• Los datos circulan en una sola dirección

15
Modos de transmisión

• Semidúplex Los datos circulan en una sola
  dirección en un momento dado (en dos direcciones
  en momentos distintos)

• Dúplex Los datos circulan en ambas direcciones
  simultáneamente

16
Clases de Redes

• Redes de área local (LAN) red de propiedad
  privada que conecta enlaces de una única oficina,
  edifico o campus pertenecientes a una empresa o
  entidad. Su objetivo es compartir recursos como
  hardware (impresoras, scaneres, etc..) y/o
  software (programas, bases de datos, etc..)

LAN en múltiples oficinas o edificios
LAN en su único oficina o edificio
17
Clases de Redes

• Redes de área metropolitana (MAN) red de una
  empresa privada o de servicio público, cuyo
  objetivo es la interconexión de varias LAN dentro
  del entorno geográfico de una ciudad.

18
Clases de Redes

• Redes de área amplia (WAN) red que utiliza una
  combinación de dispositivos de comunicación
  públicos, alquilados o privados, para
  proporcionar conectividad a nivel mundial.

19
Interconexión de Redes
Para establecer una conectividad entre
dispositivos pertenecientes a dos redes distintas
es necesario el utilizar dispositivos de
interconexión de redes encaminadores, pasarelas,
puentes, repetidores, etc.
20
Arquitectura de red
Las tareas a realizar para la comunicación entre
dos dispositivos a través de una red son

• Existencia de una aplicación que genere y/o
  reciba los datos a comunicar.
• Establecimiento de un formato y estructura de
  datos legibles por ambas aplicaciones finales
  (emisora y receptora).
• Establecimiento y mantenimiento de la conexión.
• Determinar a que aplicación le corresponde que
  flujo de datos (múltiples comunicaciones
  simultáneas), y corregir fallos de transmisión.
• Localización del dispositivo con el que nos
  comunicaremos dentro de la red.
• Transferencia fiable de los datos notificación
  de errores, y control de flujo de transmisión.
• Adecuación de la señal a transmitir al tipo de
  medio utilizado.

21
Arquitectura de red
El conjunto de tareas es muy complejo y requiere
cooperación entre emisor y receptor, para ello
debe contar con
Dividir las tareas a realizar en subtareas más
sencillas, las cuales son implementadas por
módulos independientes entre sí. Cada una de las
tareas es realizada según un protocolo.
Protocolo conjunto de reglas y acuerdos entre
dos partes para proceder a una comunicación.
22
Bibliografía

• Transmisión de datos y redes de comunicaciones
  (2ª edición)
• BEHROUZ A. FOROUZAN. McGraw-Hill
