Title: TARJETA DE CONTROL TCEPI


1

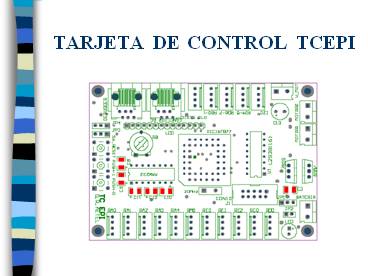

TARJETA DE CONTROL TCEPI
2
Bloques en los que se divide
  • Circuito de alimentación
  • Microcontrolador
  • Entrada/Salida incorporada
  • Interfaz con el exterior (sensores y actuadores)
  • Comunicación con otros dispositivos

3
CIRCUITO DE ALIMENTACIÓN
motores
placa
4
MICROCONTROLADOR
pic 16F877
5
E/S INCORPORADA
LCD
pulsadores
LED
6
INTERFAZ CON EL EXTERIOR(SENSORES Y ACTUADORES)
motores
molex
driver de motores
molex y DB10
7
COMUNICACIÓN CON OTROS DISPOSITIVOS
ICD
I2C
RS232
driver RS232
