Presentaci

1

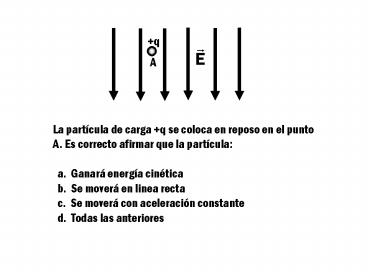

La partícula de carga q se coloca en reposo en
el punto A. Es correcto afirmar que la
partícula a. Ganará energía cinética b.
Se moverá en linea recta c. Se moverá con
aceleración constante d. Todas las anteriores
2
La partícula de carga q se coloca en reposo en
el punto A. Es correcto afirmar que la
partícula a. Ganará energía cinética b.
Se moverá en linea recta c. Se moverá con
aceleración constante d. Todas las anteriores
3
A
Si la carga q se coloca en reposo en el punto A,
al salir del campo habrá ganado una energía
cinética ?K
4
Si la carga q se coloca en reposo en el punto A,
al salir del campo habrá ganado una energía
cinética DK. La figura muestra la misma carga q
en el punto A, moviéndose con velocidad v, cuando
se establece el campo eléctrico E. Cuando la
carga salga del campo, su energía cinética será
igual a la que tiene en A a. Más DK b.
Más una cantidad diferente a DK c. Menos DK
d. Menos una cantidad diferente a DK
5
x
Dk W Trabajo realizado por la fuerza
electrostática
6

• El trabajo realizado por fuerzas conservativas es
  independiente de la trayectoria.
• El trabajo realizado por fuerzas conservativas
  sólo depende de las coordenadas de las posiciones
  inicial y final
• Las fuerzas electrostáticas son fuerzas
  conservativas
• En los sistemas donde actúan fuerzas
  conservativas se puede definir una ENERGÍA
  POTENCIAL

7
TRABAJO REALIZADO POR LA FUERZA DE COULOMB PARA
MOVER UNA CARGA ENTRE DOS PUNTOS
La fuerza de Coulomb realiza trabajo
8
CAMBIO DE ENERGÍA POTENCIAL DEBIDO AL MOVIMIENTO
DE UNA CARGA PUNTUAL BAJO LA FUERZA DE COULOMB
En el punto B, la carga q0 tiene menor
potencialidad para moverse que la que tenía en el
punto A
9
Cuando q0 se mueve desde A hasta B el cambio de
energía potencial eléctrica del sistema
es DUKqq0(1/rB)-(1/rA) Si se reemplaza la
carga q0 por otra con carga igual a 5q0 y se
mueve desde A hasta B, el cambio de energía
potencial eléctrica del sistema es a. 5
DU b. DU /5 c. No puede calcularse
conociendo únicamente DU
B
A
5qo
qo
q
10
DIFERENCIA DE POTENCIAL ELÉCTRICA ENTRE DOS
PUNTOS CERCANOS A UNA CARGA PUNTUAL
Cuando una carga q0 se mueve desde A hasta B bajo
la fuerza de Coulomb, la energía potencial del
sistema cambia en
B
A
qo
q
Cuando una carga q0 se mueve desde A hasta B
bajo la fuerza de Coulomb, la energía potencial
del sistema cambia
B
A
qo
q
11
DIFERENCIA DE POTENCIAL ELÉCTRICA ENTRE DOS
PUNTOS CERCANOS A UNA CARGA PUNTUAL
DV Diferencia de potencial entre los puntos A y
B
A
qo
q
12
ENERGIA POTENCIAL ELÉCTRICA ENTRE DOS PUNTOS
DONDE EXISTE UN CAMPO ELÉCTRICO UNIFORME
Si q0 se mueve desde A hasta B, el cambio de
energía potencial del sistema es
Si q0 se mueve desde A hasta B, el cambio de
energía potencial del sistema es
13
DIFERENCIA DE POTENCIAL ELÉCTRICO ENTRE DOS
PUNTOS DONDE EXISTE UN CAMPO ELÉCTRICO UNIFORME
14
DIFERENCIA DE POTENCIAL ELÉCTRICO ENTRE
DOS PUNTOS DONDE EXISTE UN CAMPO ELÉCTRICO
A
15
B
A
La diferencia de potencial DV VA- VB es
a. Mayor que cero b. Menor que cero c.
Cero
16
B
A
La diferencia de potencial DV VA- VB es
a. Mayor que cero b. Menor que cero c.
Cero
17
B
A

• Cuando una carga negativa se mueve desde A hasta
  B su energía potencial
• Aumenta
• Disminuye
• No cambia

18
B
A

• Cuando una carga negativa se mueve desde A hasta
  B su energía potencial
• Aumenta
• Disminuye
• No cambia

19
DIFERENCIA DE POTENCIAL ELÉCTRICO ENTRE UN PUNTO
CERCANO A UNA CARGA PUNTUAL Y EL INFINITO
B
A
q
Sea rA un punto muy alejado de q (en el
infinito). Sea rB un punto a la distancia r de la
carga q
20
POTENCIAL ELÉCTRICO DE UNA CARGA PUNTUAL POSITIVA
21
a
b
c
d
El gráfico que representa mejor el potencial de
una carga puntual negativa en función de la
distancia a la carga es a. b. c. d.
22
a
b
c
d
El gráfico que representa mejor el potencial de
una carga puntual negativa en función de la
distancia a la carga es a. b. c. d.
23
El potencial en el punto P de la figura está dado
por la expresión a. (kq1/4) (kq2/5)
b. (kq1/4) - (kq2/5) c. (kq1/4)
(kq2/3) d. (kq1/4) - (kq2/3)
24
POTENCIAL DE DISTRIBUCIONES DISCRETAS DE CARGAS
PUNTUALES
25
POTENCIAL DE UN DIPOLO ELÉCTRICO
26
POTENCIAL ELÉCTRICO DE UN DIPOLO ELÉCTRICO
27
Y
(0,a)
P
O
X
(0,0)
(b,0)
(0,a)
La diferencia de potencial V0 - VP está dada por
la expresión a. b.
c. d.
28
El centro de una esfera A conductora, de radio RA
y carga total Q, está a una distancia d (d gt 2RA
) de un punto P. La esfera A se reemplaza por
otra esfera conductora de radio 2 RA, con carga
total Q. Es correcto afirmar que al realizar el
cambio de esferas cambia a. El campo
eléctrico en el punto P. b. El potencial
eléctrico en el punto P. c. El potencial en la
superficie del conductor. d. La fuerza sobre una
carga que se coloque en P.
Q
A
P
RA
2RA
