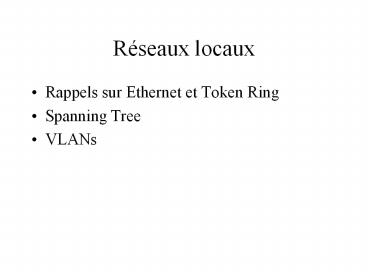

Réseaux locaux

• Rappels sur Ethernet et Token Ring
• Spanning Tree
• VLANs

2
LANs et OSI
3
LAN ?

• Distance entre les éléments
• Taille
• Vitesse
• Protocoles utilisés

4
Topologies

• Topologies Logique bus (Ethernet), anneau (Token
  Ring)
• Topologie Physique étoile dans la plupart des
  cas, (bus coax)

5
Ethernet

• CSMA/CD
• Max throughput ltlt 10Mbps
• Vitesses 10M, 100M, 1G 10G
• Half/Full duplex

6
Formats de trames
7
ARP

• Address Resolution Protocol
• Fait correspondre adresse MAC et IP
• ARP request broadcast
• ARP Reply unicast
• ARP Cache

8
Token Ring

• IEEE 802.5
• Notion de Jeton
• Multistation Access Unit

9
MAU interconnection
10
Format de Trame
11
Priorité

• Priority seules les stations au moins aussi
  prioritaires peuvent prendre le jeton
• Reservation seules les stations plus
  prioritaires peuvent réserver le jeton

12
Early Token Release

• En fonctionement normal max 1 trame
• On relache le jeton après avoir envoyé la trame
  gt plusieures trames

13
Spanning Tree Pq?
14
Ce que ST fait
15
Etapes
16
BPDU

• Bridge Protocol Data Unit
• Communication entre les ponts
• Election de root

17
Root Election (1)
18
Root Election (2)
19
VLAN

• Virtual LAN
• Equivaut à un Broadcast Domain ou à un subnet au
  niveau 3
• Regroupement logique à la couche 2

20
Exemple Simple de VLAN
21
Exemple Réaliste
22
Trunk
23
Trame 802.1q

• Sorte dencapsulation
• Necessite fragmentation et réassemblage
• Délai dû au calcul dun nouveau CRC

24
Spanning Tree VLANs

• 802.1q 1 seul processus de ST
• PVST Per VLAN Spanning Tree
• gt Load Sharing Possible

25
VTP

• VLAN Trunk Protocol
• Apprentissage dynamique de changements liés aux
  VLANs
• Trois modes Serveur - Client - Transparent

26
VTP Pruning
27
Routage Inter-VLAN
28
Cablage

• Types coax, UTP, FO
• Topologie étoile ou bus
• Racks
• Patch panels
• Problème il faut creuser

29
Wireless

• portable vs mobile
• coût du cablage
• - vitesses
• - BER
• - sécurité
• - hidden station problem

30
802.11

• 2.4 GHz, 11 Mbps
• 802.11 MAC layer standard mais plusieures
  possibilités pour la couche physique
• CSMA/CA
• Clear Channel Assessment gt CA
• Mesure de puissance à lantenne
• Request To Send, Clear To Send, Data, Ack

31
802.11

• Network Allocation Vector durée du message gt
  personne nintervient

32
802.11

• Système dencryption pour raisons de sécurité
• Applicable uniquement sur les données mêmes gt
  données de contrôle disponibles à tout le monde
