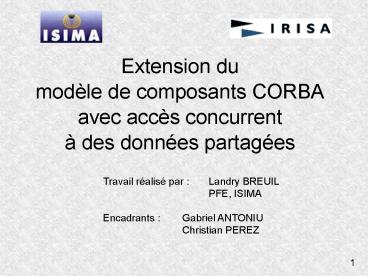

Extension du

1

• Extension du
• modèle de composants CORBA
• avec accès concurrent
• à des données partagées

Travail réalisé par Landry BREUIL PFE,
ISIMA Encadrants Gabriel ANTONIU Christian
PEREZ
2
BesoinApplication distribuée avec stockage de
données
Lancer
Surveiller
Lire / Écrire
Lire
Écrire
3
Plan

• 1. Concepts utilisés
• 2. Modélisations possibles
• 3. Mise en oeuvre

4
Concepts utilisés

• 1. Concepts
• CCM
• JuxMem
• Proposition d'intégration
• 2. Modélisations possibles
• 3. Mise en oeuvre

5
CCM modèle de composants CORBASchématisation
Interface principale du composant
Facettes  provides
Réceptacles  uses
Puits d' événements  consumes
Sources d' événements  emits
Attributs  attributes
6
CCM modèle de composants CORBA

• Modèle de développement
• séparation des rôles
• indépendant du langage
• Déclaration IDL3
• Implémentation / Compilation
• Assemblage par tierce partie
• Exécution

7
CCM modèle de composants CORBAApplication
assemblage de composants
8
CCM modèle de composants CORBAApplication
assemblage de composants
?
?
?
9
Partage de données distribuées sur grilles
JuxMem Interface d'accès / programmation
Allouer
Lire / Écrire
Écrire
Lire
10
Proposition d'intégrationInteraction des modèles
Allouer
Lire / Écrire
Lire
11
Rappel du besoinApplication distribuée avec
stockage de données
Lancer
Surveiller
Lire / Écrire
Lire
Écrire
12
Réponse au besoinIntégration entre CCM et JuxMem
Lancer
Surveiller
Calculateur
Allouer
Lire / Écrire
Lire
Écrire
13
Modélisations possibles

• 1. Concepts utilisés
• 2. Modélisations possibles
• Composant à donnée interne
• Composant et donnée externe
• Proposition un modèle intermédiaire
• 3. Mise en oeuvre

14
Modélisations possiblesModèle 1 composant à
donnée interne
interface data_access boolean set(in octet
value, in short offset) octet get( in short
offset) void acquire() void
release() component A uses data_access
data_used component B uses data_access
data_used component C provides
data_access data_shared
Données
Problème Peu flexible, centralisé
15
Modélisations possiblesModèle 2 composant ET
données externes
interface data_access boolean set(in octet
value, in short offset) octet get( in short
offset) void acquire() void
release() component A supports data_access
component B supports data_access
component C supports data_access
Données
Problème Gestion explicite des accès concurrents
16
Modélisations possiblesNotre Proposition
modèle intermédiaire

• Extension de l'IDL3 gt IDL3
• Type de port orienté données
• Mots clés accesses shares
• Accès via une interface locale
• Flexible
• Plutôt décentralisé
• Equilibrage de charge

data_ref
Données
17
Modélisations possiblesArchitecture en couches
18
Mise en oeuvre

• 1. Concepts utilisés
• 2. Modélisations possibles
• 3. Mise en oeuvre
• Exemple IDL3
• Implémentations du modèle intermédiaire
• Compilation de l'IDL3

19
Exemple IDL3Langage IDL3 étendu
typedef Octet data_space1000 component A
accesses data_space data_used component B
accesses data_space data_used component C
shares data_space data_shared
data_ref
Données
20
Implémentation du modèle intermédiaireFonctionnem
ent interne d'un composant CCM
Object Request Broker
21
Implémentation du modèle intermédiaireEncapsulati
on de l'exécuteur

• Au-dessus de CCM
• Encapsulation
• Redirection d'appels
• Transparent / CORBA
• Référence vers donnée
• Gestion de données

Object Request Broker
22
Implémentation du modèle intermédiaireDiagramme
de classes
23
Implémentation du modèle intermédiaire3 systèmes
de gestion de données
juxmem_alloc(size) id juxmem_map(..) juxmem_ac
quire(..) juxmem_acquireR(..) juxmem_release(..)
x juxmem_read(..) juxmem_write(val)
id mkstemp(..) id open(..) close(..) lockf(
..) lseek(..) x read(..) write(val)
id mkstemp(..) id open(..) close(..) flock(
..) lseek(..) x read(..) write(val)
24
Compilation IDL3
Description IDL3
Implémentation C
Exécutif
Compilateur IDL3
Compilateur C
Code Généré C
Binaire
Compilateur IDL3
Description IDL3
Code CCM C
25
Conclusion

• Extension du langage IDL3 en IDL3
• Spécification d'un compilateur
• Développement de prototypes
• Définition de scénarios de tests
• Expérimentation en cours sur Grid5000
• Suite possible projet LEGO (ANR Calcul Intensif)
