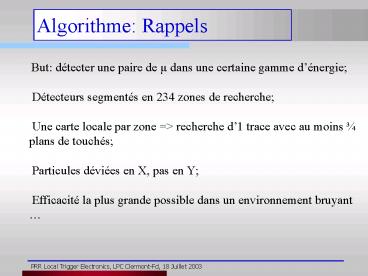

Algorithme: Rappels

1
Algorithme Rappels

• But détecter une paire de µ dans une certaine
  gamme dénergie
• Détecteurs segmentés en 234 zones de recherche
• Une carte locale par zone gt recherche d1 trace
  avec au moins ¾ plans de touchés
• Particules déviées en X, pas en Y
• Efficacité la plus grande possible dans un
  environnement bruyant

2
Algorithme Synoptique
3
Algorithme coordonnées X

• Hors algorithme masques des informations X
• 1ère étape, declustering
• Résultats de tests sur détecteurs au CERN
• gt Augmentation de la résolution spatiale.

4
Algorithme coordonnées X

• 1ère étape Declustering (2N-5)
• Exemples
• gt (31 31 bits) pour station 1 et (63 63
  bits) pour station 2

5
Algorithme coordonnées X

• 1ère étape Mini-road

6
Algorithme coordonnées X

• 1ère étape Mini-road
• Calcul des hits simples et doubles pour chaque
  station
• Résultats SPLE_HIT1300 DBLE_HIT1300
• SPLE_HIT2620 DBLE_HIT2620
• Un seul et unique calcul pour gain de temps

7
Algorithme coordonnées X

• Reduction DS
• But favoriser les vraies traces au bruit de
  fond
• Bruit de fond non corrélé comptage simple, e
  provenant du mur de fer, blindage faisceau
• gt si on trouve 1 double sur 1 station les
  simples sont annulés.
• Coincidence ¾

• Efficacité 4/4 0.984 92.2
• Efficacité ¾ ((1-0.98)0.983)4 0.922
  99.7
• Recherche dans un cône de 15 bits gt 31 mots
  de 31 bits.
• Passage du ¾ au 4/4 grâce à un signal de
  contrôle.

8
Algorithme coordonnées X

• Deviation minimale pour cha que bit de la
  station 1 on recherche la déviation la plus
  petite gt 315 bits de données
• Dernière étape tri des déviations pour trouver
  la plus petite en valeur absolue.
• Résultat de lalgorithme X

9
Algorithme coordonnées Y

• Hors algorithme masques des informations Y
• Pas de declustering pas de déviation,
  résolution plus faible
• 1ère etape Prehandling ou mixage des données
  Y, en direct recopies.
• Doublement recopies lorsque 8 bits
• Puis ou bit à bit avec Y direct gt 416 bits.
• Calcul SIMPLES et DOUBLES idem X sauf
  mini-route 1 (pas de declustering) gt 416 bits
  (SPLE1, DBLE1 )
• Coincidence ¾ idem X, route ouverte 1 gt 16
  bits

10
Algorithme coordonnées Y

• Dernière étape sélection de la coordonnée Y
• Pas de critère de sélection
• On choisit (si ambiguïté) la coordonnée la plus
  petite.
• Résultats algorithme Y
