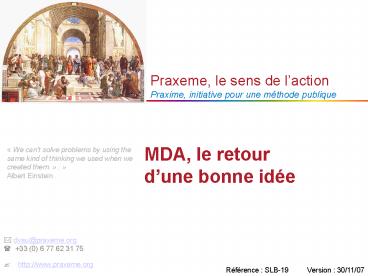

Title: MDA, le retour dunebonne ide


1
MDA, le retour dune bonne idée
 We cant solve problems by using the same kind
of thinking we used when we created them.
.  Albert Einstein
2
Objectif de la présentation
  • Objectif
  • Thèmes
  • Les fondamentaux, lévolution des idées
  • Les types de modèles
  • Lenchaînement des modèles
  • La production du code

Identifier les modèles nécessairespour couvrir
la chaîne dactivité
Durée de la présentation 40 mn
Protection des documents
3
Contenu de la présentation
  • Une brève histoire des modèles
  • À la recherche des modèles
  • Larticulation des modèles

4
Agenda
5
Une brève histoire
1
  • Une idée présente à laube du génie logiciel
  • Il est utile de considérer lhistoire

6
Selon Merise
  • La stratification en niveaux d abstraction
  • (ou niveaux de préoccupation)?

Système dinformation naturel
Choix de gestion
SIO
Niveau conceptuel
Choix d organisation
Système d information organisationnel
Niveau organisationnel
Choix logiciels
SII
Niveau logique
Choix techniques
Niveau physique
Système d information informatisé
7
Le framework de Zachman image
8
Enterprise Architecture
  • The Open Group Architecture Framework
  • Iteration between the four levels of modeling
  • Extrait de  TOGAF, version 8.1, Enterprise
    Edition

Architecture métier
Architecture applicative
Architecture de données
Architecture technologique
9
Bilan
  • La bonne idée les niveaux dabstraction
  • separation of concerns
  • Les difficultés dans les pratiques
  • Trop orienté informatique
  • Mélange des considérations dans les modèles
  • Les limites des méthodes antérieures
  • Liées au paradigme de lépoque
  • La séparation données-traitements

10
À la recherche des modèles
2
  • Couvrir toute la chaîne dactivité
  • Tout dire
  • Ordonner la matière

Que faut-il représenter ?
11
Première approche
Le savoir cur de métier, notions
Comment relier ?Comment optimiser ?
Lactivité processus métier
Les outils logiciels
Les équipements
12
 Que faut-il représenter ?
La Topologie du Système Entreprise
13
Larticulation des modèles
3
  • Limportance de la dérivation
  • MDA et la technique de dérivation fondée
    sur les profils UML nous permettent
    dindustrialiser la production du logiciel
  • Deux temps
  • La transformation dun modèle en un autre
  • La synchronisation modèle/code
  • Illustration des règles de dérivation
  • /

14
Les aspects impliqués
  • Une représentation  logique  du système
    informatique
  • Faisant référence aux modèles  amont

15
Les modèles
  • Les PIM
  • Tous les modèles  amont
  • Sémantique
  • Pragmatique
  • Géographique
  • Plus le modèle  intermédiaire
  • Logique
  • Les PSM
  • Modèles généraux
  • Matériel
  • Technique
  • Modèles particuliers
  • Logiciel
  • Physique

exploite
prépare
16
Le principe de la dérivation
Strate "Présentation"
Strate "Organisation"
Strate "Métier"
17
La dérivation du modèle sémantique
Classesémantique
Attributs
Structurede données
Opérations
Automate à états
 Services interne
18
La dérivation du modèle pragmatique
Cas dutilisation
Opérations
(Activités élémentaires)?
Graphe dactivité
 Services externe
Scénarios
19
Conclusion
  • Praxeme, une méthodologie dentreprise
  • Publique et ouverte
  • Fondée sur les standards
  • Soutenues par des acteurs publics et privés
  • Pour en savoir plus
  • Le site de lassociation Praxeme Institute
  • www.praxeme.org
  • Le Symposium
  • Le vendredi 14 décembre 2007
  • Enterprise Architecture, MOA, témoignages


Le sensde laction
MDA permet de réactiver notre héritage
méthodologique
20
Louvrage
  • Cas concret dune refonte de système
    dinformation en SOA
  • SMABTP
  • Application de Praxeme
  • Mise au point des procédés pour SOA
  • Outillage
  • Framework
  • Profil UML
  • Génération
  • Cf. conférence de Philippe DESFRAY
