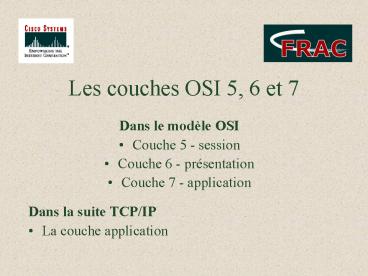

Les couches OSI 5, 6 et 7

1
Les couches OSI 5, 6 et 7

• Dans le modèle OSI
• Couche 5 - session
• Couche 6 - présentation
• Couche 7 - application

• Dans la suite TCP/IP
• La couche application

2
La couche 5, session
Cette couche fournit les mécanismes de contrôle
du dialogue entre les applications.

• Ouverture et fermeture des sessions entre les
  applications (clients ou serveurs)
• Contrôle du dialogue a) alterné (semi-duplex)
  avec utilisation dun jeton.b) simultané
  (duplex) avec risque de collision des messages
• Synchronisation du dialogue (optionnel).

3
Couche 5Synchronisation de la division du
dialogue
Points de synchronisation majeure Unités de
dialogue Un accusé de réception est requis pour
chaque unité de dialogue. Points de
synchronisation mineure Sous-unités de
dialogue qui permettent un raffinement du contrôle

• A chaque points de synchronisation,
• la synchronisation peut
• a) Sauvegarder les fichiers de données, les
  paramètres réseaux, les paramètres dhorloge
• b) Noter le point de fin de conversation

4
Les protocoles de la couche 5

• (NFS) Système de fichiers en réseau de UNIX
• (SQL) Langage d'interrogation structuré
• (RPC) Appel de procédure distant (Sun)
• Système XWindow
• (ASP) Protocole de session Apple Talk
• (DNA SCP) Digital Network Architecture Session
  Control Protocol
• NetBIOS

5
Couche 6 - Présentation

• Chiffrement (encryption) des données (sécurité)
• Compression des données
• Formatage des données (HTML, ASCII)
  (présentation)

6
Couche 7 - Applications

• La couche application (couche 7) supporte la
  composante de communication d'une application
• identifie et détermine la disponibilité des
  partenaires
• synchronise les applications coopératives
• gère les procédures de reprise sur incident et de
  contrôle de l'intégrité des données
• Basée sur une relation client-serveur.

7
Les applications de la couche 7

• DNS (Domaine Name Server).
• Les programmes de messagerie électronique (POP3
  et SMTP) pour le courrier électronique.
• Les utilitaires de transfert de fichiers (FTP,
  TFTP).
• Les programmes d'accès distant (Telnet) pour se
  connecter directement aux ressources.
• Les outils de saisie et de contrôle des données
  réseau utilisant le protocole SNMP.
• HTTP pour les pages Web.

8
Redirecteurs

• Permettent laccès à des répertoires sur dautres
  machines du LANex. F, J, N, O ainsi que les
  imprimantes
• NFS (Network File System) avec TCP-IP
• SMB (Server Message Block) avec réseaux Windows.

9
Réseaux Windows
SMB
WINS (Windows Internet Naming Service) Fait la
résolution des noms NetBIOS en adresses
IP. (Équivalent au DNS des réseaux TCP-IP)
10
DNS (Domain Name System)

• Logiciel de résolution de noms (URL)
• Domaines génériques internationaux .com, .edu
• Domaines de pays (.ca, .fr )
• Serveurs DNS hiérarchiques

11
Courrier électronique

• SMTP Simple Mail Transport Protocol- entre les
  serveurs de courriels- conçu par un certain
  Postel- MIME (Multipurpose mail extention)
  format des annexes.
• POP3 (Post office prot) et IMAP4 (Internet
  messaging access prot) protocole daccès aux
  serveurs de courriels pour les usagers

12
Telnet

• Protocole démulation de terminaux
• Accès à un autre ordinateur Ton écran et ton
  clavier deviennent les interfaces à un autre
  ordinateur .
• Requiert normallement un mot de passe
• rlogin (unix) est un autre exemple.
• Fréquemment utilisé avec les routeurs

13
FTP (File Transfer Protocol)(1)
14
FTP (File Transfer Protocol)(2)
15
HTTP (Hypertext Transfer Protocol)

• Explorer
• Netscape

16
Résumé du modèle OSI
Routeur
Ordinateur
Serveur
Répéteur
Domaines de collision
Commutateur
Domaines de diffusion
17
The End
Ne manquez pas la session 2. Bientôt dans une
académie près de chez vous.
