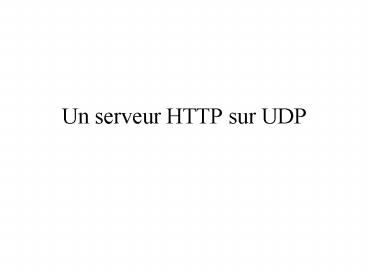

Un serveur HTTP sur UDP

1
Un serveur HTTP sur UDP
2
Plan

• Web et HTTP
• Statistiques
• Problématique
• Proposition
• Viabilité
• Perspectives

3
Objectifs

• Meilleure efficacité du trafic Internet global
• Meilleure efficacité applicative

4
Le protocole HTTP
5
Protocole HTTP
6
Une requête HTTP
GET default.htm HTTP/1.0 Accept image/x-xbitmap,
image/jpeg, image/gif Accept-Language
en User-Agent Microsoft Internet Explorer/3.02
Windows 95 Connection Keep-Alive Referer
http//www.enic.fr/ If-Modified-Since Sun, 29
mar 1998 100000 GMT
7
Une réponse HTTP
HTTP/1.0 200 OK Server HTTPS/0.991 Allow GET
HEAD POST MIME-version 1.0 Content-type
text/html Date Wednesday, 25-Feb-98 16201
GMT Last-modified Wednesday, 25-Feb-98 162411
GMT Content-length 901 ltHTMLgt ltHEADgt etc...
8
(No Transcript)
9
Acquisition d'une page Web

• Acquisition de la page HTML
• Analyse de la page puis
• Acquisition des images incluses
• Une page contenant 4 images 5 GET
• Parallélisation possible des requêtes GET des 4
  images

10
HTTP et TCP/IP
HTTP
TCP
segments
IP
paquets
Réseau sous-jacent
trames
11
Le trafic HTTP

• 65 à 80 des octets sur Internet
• Trafic asymétrique

Selon une étude de K.Thomson, G.J. Miller
et R.Wilder parue dans IEEE networks nov-dec 97
12
Le trafic TCP

• 95 des octets
• 85 à 95 des paquets
• flot moyen lt 20 paquets
• flot moyen lt 7 ko
• flot moyen lt 20 s

13
Le trafic IP

• 90 des paquets IP lt 576 octets
• 40 des paquets IP 40 octets
• TCP utilise des PDUs de 40 octets
• ACK, FIN et RST

14
Le trafic HTTP

• 65 à 80 des octets sur Internet
• Trafic asymétrique

Selon une étude de K.Thomson, G.J. Miller
et R.Wilder parue dans IEEE networks nov-dec 97
15
Problématique

• TCP
• HTTP
• TCP - UDP

16
La connexion TCP
A
B
SYN1
ACK1SYN2
ACK2
17
Transmission TCP
A
B
Données 1
Données 2
ACK1
Données 3
ACK2
ACK3
18
Services offerts par TCP

• Segmentation des messages.
• Reconstruction du message dans le bon ordre.
• Contrôle de flux et de congestion
• Retransmission en cas d'erreur

19
Déconnexion TCP
Demande de déconnexion
A
B
FIN1
ACK1
L'application refuse d'accepter des données
Demande de déconnexion
FIN2 ACK1
L'application refuse d'accepter des données
ACK2
20
Le mariage HTTP - TCP
21
TCP vs. UDP

• En-tête de 20 octets,
• connexion en 3 temps,
• déconnexion en 4 temps,
• somme de contrôle,
• accusé de réception,
• retransmission au besoin,
• segmentation, reconstruction dans l'ordre
• démarrage en douceur.

• En-tête de 8 octets,
• pas de connexion,
• pas de déconnexion,
• somme de contrôle,
• pas d'accusé de réception,
• pas de retransmission,
• datagrammes lt 64 ko, risque de déséquencement
• nb. de buffers limité.

22
Proposition
23
Pourquoi HTTP sur UDP ?

• Simplicité de HTTP
• pas de connexion
• une requête suivie d'une réponse
• Sophistication de TCP
• connexion en 3 temps
• déconnexion en 3 temps modifiée
• accusé de réception systématique
• en-tête de 20 octets ...

24
Le mariage HTTP - UDP
Navigateur
Serveur
GET
HTTP
HTTP
HTTP
HTTP
25
Le mariage HTTP - UDP
26
Un client HTTP sur UDP
Netscape
Proxy
TCP
UDP
IP
Ordinateur client
Ordinateur serveur
27
Viabilité de HTTP/UDP

• Faut-il pallier les défauts d'UDP ?
• Si oui, lesquels ?

28
Détection d'erreur

• UDP dispose d'une somme de contrôle
• hors-temps sur non réponse ?
• laisser l'utilisateur décider de la
  retransmission ?

29
Déséquencement

• Faut-il chercher à le détecter ?
• à le corriger ?
• Conséquences acceptables ?
• Complexité d'une solution ?

30
Consommation insuffisante

• Côté navigateur famine du processus
  consommateur
• Côté serveur idem, ou trop de requêtes
  simultanées

31
Production trop importante

• Côté navigateur quand une page reçue contient
  de nombreuses images incluses
• Côté serveur taille de fichiers importante ou
  nombreuses requêtes simultanées.

32
Perspectives

• Mesures à faire
• Atteinte des objectifs ?
• Chiffrage des économies de trafic réalisables.
• Temps de latence entre requête et début de
  réponse
• Comparaison du débit utile sur la réponse

33
Environnement de test idéal
Serveur HTTP/UDP
Serveur HTTP/UDP
Serveur HTTP/UDP
Serveur HTTP/UDP
internet
Client HTTP/UDP
Client HTTP/UDP
Client HTTP/UDP
Client HTTP/UDP
34
Bibliographie

• TCP/IP, Douglas COMER. InterEditions
• RFC 1945 HTTP/1.0
• RFC 2068 HTTP/1.1
• RFC 2109 Cookies
• LRMP Lightweight Reliable Multicast Protocol
