Title: F Frouin, T Kalikian,

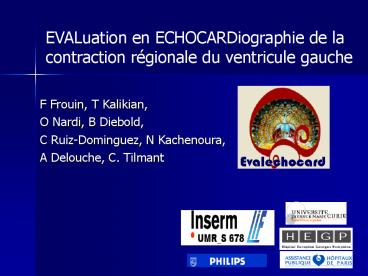

1

EVALuation en ECHOCARDiographie de la
contraction régionale du ventricule gauche
  • F Frouin, T Kalikian,
  • O Nardi, B Diebold,
  • C Ruiz-Dominguez, N Kachenoura,
  • A Delouche, C. Tilmant

2
Problématique
  • Score de contraction régionale

Modèle de 17 segments (AHA)
Séquence dimages entre 50 et 80 images
3
Score de contraction régionale
  • normal (1)
  • hypokinétique (2)
  • akinétique (3)
  • dyskinétique (4)
  • Répartition non uniforme du type de segments dans
    une base de données de patients toute pathologie
    confondue
  • n1gtn2gtn3gtn4


4
Limites de linterprétation visuelle
  • Reproductibilité de la cotation segmentaire
  • liée au découpage (souple)
  • expérience de lopérateur (junior, senior)

5
Limites de linterprétation visuelle
  • Ordre de grandeur de la concordance entre trois
    experts (senior) réalisée dans le cadre dune
    étude préliminaire sur 300 segments
  • Concordance absolue lt80
  • Concordance relative autour de 98-99

6
Base de données patient
  • Boucles
  • Patients avec vues 4 cavités et 2 cavités 13
    segments
  • Constitution en cours base dapprentissage
  • 95 patients acquis sur 2 machines différentes
  • 57 expertisés
  • Base anonyme
  • Images caractéristiques patient/étude
  • Critères sur bases de données
  • Accessible sur serveur Web aux participants
    (bientôt)

7
Interface Utilisateur pour lexpertise
Segmentation en 7 regions
8

9
Interface utilisateur pour lexpertise
Cotation des 7 segments
10
Cotation de référence
  • Limiter les erreurs
  • Qualité de visualisation
  • vidéoprojecteur à proscrire
  • nombre dimages par seconde à respecter
  • Saisie des données
  • Deux experts lisent sur lécran 1
  • Un opérateur saisit le diagnostic sur lécran 2
  • Mise à jour dans base de données automatisée

11
Evaluation les méthodes
  • Images paramétriques AFSIEV, APMD
  • interprétation visuelle 4 classes (médecins)
  • index -gt 3 seuils -gt 4 classes (apprentissage
    puis test)
  • Champs de déplacement
  • Index -gt 4 classes

12
AFSIEV (Aptéryx)
  • Imagerie paramétrique résume la séquence
    dimages en une image trichrome
  • Image plus facile à interpréter, mais
    linterprétation reste subjective car visuelle

13
APMD (LIF)
  • Imagerie paramétrique résume la séquence
    dimage en une image trichrome et une image des
    temps moyens de contraction
  • Linterprétation reste subjective car visuelle

14
Index AFSIEV

wmi max(Apos,Aneg)/?v
15
Comparaison des méthodes
  • Première approche 2 classes (choix binaire)
  • Normal versus pathologique
  • Sensibilité/ spécificité/ prévalence
  • Courbes ROC
  • Comparaison aire sous la courbe ROC

16
Evaluation
  • Première approche
  • dans un premier temps, simplifier le problème en
  • considérant 2 classes
  • contraction normale ou pathologique
  • Choix du seuil de décision
  • courbes ROC (sensibilité spécificité)

Sensibilité 80 Spécificité 71
17
Comparaison de méthodes
  • Seconde approche 4 classes ordonnées
  • Une erreur de 3 ou de 2 est plus grave quune
    erreur de 1
  • Concordance absolue, relative
  • Concordance absolue, relative fréquentielles
  • Indice Kappa pondéré (quadratique)

18
Comparaison de méthodes
  • Vers un index continu
  • Moyenne globale du score de contraction régional
    score de contraction global pour un patient
  • Corrélation
  • Bland-Altman

19
Computers in Cardiology Lyon - septembre 2005
  • Interpretation visuelle des images paramétriques
    dAFSIEV
  • Concordance absolue 65
  • Concordance relative 95
  • Kappa pondéré 0.67
  • Segments non interprétables 16
  • Interprétation de lindex issu des images
    dAFSIEV
  • Concordance absolue 64
  • Concordance relative 92
  • Kappa pondéré 0.60

20
Computers in Cardiology Lyon - septembre 2005
  • Index calculé versus interprétation des images
    paramétriques
  • Concordance absolue 66
  • Concordance relative 98
  • Kappa pondéré 0.75
  • 12 segments discordants
  • (différence de cotation 2)

21
Vers un score global de contraction
  • 37 patients

Interprétation visuelle des images paramétriques
Index AFSIEV
Référence
22
Vers un score global de contraction
  • 35 patients (en retirant les 2 outliers)

Interprétation visuelle des images paramétriques
Index AFSIEV
Référence
23
Perspectives
  • Comparaison de méthodes
  • 2 classes /4 classes /continu
  • Comprendre les grandes erreurs
  • Méthodes équivalentes ou complémentaires
  • Tests statistiques ? Bootstrap ?
  • Méthodes
  • Améliorer aussi la concordance relative
