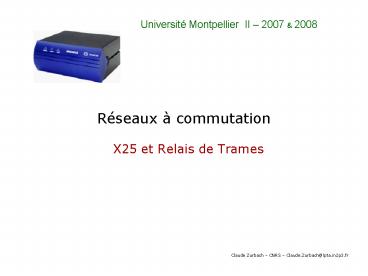

Réseaux à commutation
Université Montpellier II 2007 2008

• X25 et Relais de Trames

Claude Zurbach CNRS Claude.Zurbach_at_lpta.in2p3.
fr
2
Sommaire

• X25 et Relais de Trames
• Les réseaux X25
• Le Relais de Trames
• Mise en uvre Frame Relay

Claude Zurbach CNRS Claude.Zurbach_at_lpta.in2p3.
fr
3
X25 et Relais de Trames

• Le protocole X25 reste très utilisé même sil ne
  domine plus le marché des
• communications de données longue distance.
• Sa longévité vient de sa fiabilité (commutation
  avec mode connecté).
• Le déploiement dX25 est aussi lié au réseau
  Minitel (accès PAD) et à sa
• conformité aux principes de larchitecture ISO.
• Le protocole de Relais de Trames (ou Frame Relay)
  correspond à une
• simplification du protocole X25 afin de le rendre
  plus performant.
• Les fonctions de niveau 3, ou niveau paquet, sont
  placées au niveau 2, ou
• niveau trame.

Claude Zurbach CNRS Claude.Zurbach_at_lpta.in2p3.
fr
4
Les réseaux X25

• Caractéristiques
• Norme X25 3 premiers niveaux de larchitecture
  OSI

Niveau physique X21bis, EIA-RS232
(caractéristiques électriques et mécaniques de
linterface physique, communication
DTE-DCE) Couche liaison LAP-B (Link Access
Procedure - Balanced, sous-ensemble HDLC, mode
équilibré) Couche réseau X25 PLP (Packet Layer
Protocol)
Claude Zurbach CNRS Claude.Zurbach_at_lpta.in2p3.
fr
5
Les réseaux X25

• Architecture
• X25 Packet Layer Protocol

• Fonctions
• Gérer les échanges de paquets entre DTE via
  circuits virtuels (contrôle de flux, mécanisme
  ACK)
• Fonctionne aussi sur LLC2 et canal D sur ISDN
• Opérations call setup, data transfer, call
  clearing, restart (adressage X121bis)
• Champs du paquet PLP (taille fixe)
• General Format Identifier rôle du paquet
  (contrôle ou données)
• Logical Channel Identifier numéro du circuit
  virtuel à travers les interfaces DTE/DCE

• Packet Type Identifier identifie le paquet
  parmi 17 types possibles
• User data présent uniquement dans les paquets
  de données, encapsule les informations des
  niveaux supérieurs

Claude Zurbach CNRS Claude.Zurbach_at_lpta.in2p3.
fr
6
Les réseaux X25

• Architecture
• Link Access Procedure - B

• Fonctions
• Gérer la structure en trame (drapeau 01111110)
• Assurer le contrôle de flux (trames S RR et
  RNR)
• Transport de données du niveau supérieur avec
  numérotation et acquittement (trames I modulo 8
  ou 128)
• Reprise sur erreur
• Champs de la trame LAP-B
• Address commande ou réponse, point à point

• Control indique trame I (information) ou S
  (supervision) ou U (non numérotées)
• User Data encapsule les informations des
  niveaux supérieurs (ici le paquet PLP)
• FCS (Frame Check Sequence) permet de vérifier
  l intégrité de la trame

Claude Zurbach CNRS Claude.Zurbach_at_lpta.in2p3.
fr
7
Les réseaux X25

• Circuits
• Etablissement de sessions et circuits virtuels

• Session
• Une session X.25 est établie lorsquun DTE entre
  en contact avec un autre DTE pour demander une
  communication (adresse X121bis). Chaque DTE peut
  interrompre la communication. Mode full-duplex.

• Circuits virtuels (SVC - switched virtual
  circuit)
• Chemin logique bi-directionnel entre 2 DTE à
  travers un réseau X25
• Traverse un nombre illimité de Data Control
  Equipement et Packet Switching Exchange
• Multiplexage de n circuits sur une même liaison
  physique numéro du circuit a une signification
  locale appels entrants sur numéros à partir de 0
  et appels sortants à partir numéros élevés.
• Possibilité dutiliser des PVC (Permanent
  Virtuel Circuit) fonctionnant comme liaisons
  spécialisées

Claude Zurbach CNRS Claude.Zurbach_at_lpta.in2p3.
fr
8
Les réseaux X25

• Communication asynchrone
• PAD Packet Assembler-Disassembler

• Fonctions
• Raccorde des terminaux en mode caractère
  (minitel, VT100)
• Stock dans une mémoire tampon les données
  asynchrones reçues dun DTE
• Assemble les données et les envoie vers un PSE
  en contruisant un PLP
• Désassemble les PLP et transmet les caractères
  vers un DTE asynchrone

Claude Zurbach CNRS Claude.Zurbach_at_lpta.in2p3.
fr
9
Les réseaux Relais de Trames

• Caractéristiques
• Niveaux 1 et 2 du modèle OSI

Niveau physique X21, RS232, V35, G703
(caractéristiques électriques et mécaniques de
linterface physique, communication
DTE-DCE) Couche liaison LAP-D (contrôle de
flux et de séquencement confiés aux extrémités
des liaisons)
Signalisation et transport de données La mise
en place de la connexion de niveau trame
seffectue par connexion logique indépendante de
celle du transfert de données. Le mode FR1 confie
le contrôle de flux et les reprises sur erreur
aux DTE. Le mode FR2 confie ces contrôles et
reprises aux DCE dextrémités. Par rapport à X25,
ces simplifications multiplient par 10 le débit
pour une puissance donnée déquipement
Claude Zurbach CNRS Claude.Zurbach_at_lpta.in2p3.
fr
10
Les réseaux Relais de Trames

• Circuits
• SVC, PVC et DLCI

• Switched Virtual Circuit
• 4 états possibles
• Call setup
• Data transfer
• Idle
• Call terminated
• Permanent Virtual Circuit
• 2 états possibles
• Data transfer
• Idle

Data-Link Circuit Identifier Le transfert des
trames vers un élément suivant du réseau
seffectuent grâce à la valeur transportée dans
le champ DLCI cette valeur na quune
signification locale et chaque élément du réseau
transforme cette valeur. Une communication de
données entre 2 DTE seffectuent par chaînage de
circuits identifiés par des DLCI. Le
multiplexage, sur des liens physiques, des
circuits identifiés par des DLCI est statistique.
Claude Zurbach CNRS Claude.Zurbach_at_lpta.in2p3.
fr
11
Les réseaux Relais de Trames

• Structure
• Trame Frame Relay

• Address
• DLCI -gt 10 bits
• Numéro de connexion virtuelle multiplexée entre
  le DTE et le commutateur

• Extended Address -gt 2 bits (bit de poids faible
  de chaque octet du champ  adresse  indique si
  dernier octet ou non)
• C/R bit (dans dernier octet DLCI) en réserve,
  non utilisé actuellement
• Congestion Control -gt 3 bits
• Forward-explicit congestion notification (FECN)
  -gt signal de congestion dans le sens de lenvoi
• Backward-explicit congestion notification (BECN)
  -gt signal de congestion dans le sens du retour
• Discard eligibility (DE) -gt possibilité de
  détruire la trame car moins importante
• Data
• Taille variable, jusquà 16000 octets transporte
  le PDU (Packet Data Unit).

Claude Zurbach CNRS Claude.Zurbach_at_lpta.in2p3.
fr
12
Les réseaux Relais de Trames

• LMI Logical Mangement Interface
• Développement de la norme en 1990 par Cisco,
  StratCom, Northern Telecom
• Principales extensions
• Possibilité de donner une signification globale
  aux DLCI qui deviennent des adresses de DTE
  uniques dans le réseau de lutilisateur
• Permet aussi des mécanismes de  address
  resolution protocol  et  discovery  des
  commutateurs
• Ajout de fonctionnalités de synchronisation entre
  DTE et DCE, avec messages de  status
• Gestion de sous-ensemble de commutateurs en
  multicast

Claude Zurbach CNRS Claude.Zurbach_at_lpta.in2p3.
fr
13
Les réseaux Relais de Trames

• Qualité de service
• CIR, CBS, EBS

CIR Débit moyen à respecter (n du débit
nominal) EIR Dépassement autorisé, mais avec
DE 1 EBS EBS (EIR-CIR) x T Au-delà de
lEIR, les trames sont détruites à lentrée du
réseau DE Trame en excès, pouvant être
détruite si congestion
Claude Zurbach CNRS Claude.Zurbach_at_lpta.in2p3.
fr
14
Les réseaux Relais de Trames

• Exemple de mise en uvre Frame Relay

Configuration routeur A frame-relay switching
! interface Ethernet0 ip address
131.108.160.58 255.255.255.0 ! interface
Serial1 no ip address encapsulation frame-relay
frame-relay lmi-type ansi frame-relay intf-type
dce frame-relay route 100 interface Serial2 200
frame-relay route 101 interface Serial2 201
clockrate 128000 ! interface Serial2 no ip
address encapsulation frame-relay frame-relay
intf-type dce frame-relay route 200 interface
Serial1 100 frame-relay route 201 interface
Serial1 101 clockrate 64000
Configuration routeur B interface Ethernet0
ip address 198.127.150.90 255.255.255.0 !
interface Serial1 ip address 192.168.1.1
255.255.255.0 encapsulation frame-relay
frame-relay lmi-type ansi frame-relay
interface-dlci 100frame-relay map ip 192.168.1.2
100 broadcast ! ip route 0.0.0.0 0.0.0.0
192.168.1.2
