1

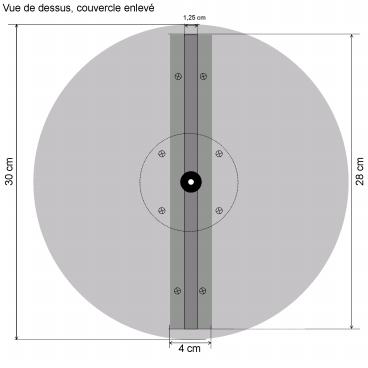

Vue de dessus, couvercle enlevé
1,25 cm
28 cm
30 cm
4 cm
2
Coupe axiale longitudinale à la gouttière
30 cm
1 cm
1 cm
28 cm
1.5 cm
2.5 cm
1 cm
0.5 cm
0.64 cm
Vis à pas inversé de la centrifugeuse
Coupe orthogonale à la gouttière (vis centrale
non représentée)
4 cm
1.25 cm
.5 cm
1.25 cm
3 cm
3
Couvercle 1 amovible, vue de dessus
28 cm
1.5 cm
4 cm
1 cm
.8 cm
4 cm
Coupe longitudinale du couvercle
1.5 cm
0.5 cm
0.8 cm
4 cm
Couvercle 2 amovible, vue de dessus
28 cm
1.5 cm
4 cm
1 cm
1 cm
5.8 cm
4 cm
4
41.1
22.5
67.5
22.2
100 mm
5
(No Transcript)
6
Vue de dessus, couvercle enlevé
12.5 mm
380 mm
400 mm
40mm
7
Coupe axiale longitudinale à la gouttière
400 mm
10 mm
380 mm
15 mm
25 mm
Coupe orthogonale à la gouttière
40 mm
12.5 mm
5 mm
25 mm
12.5 mm
7mm
11mm
Dans le prolongement de la gouttière centrale
12.512.5, faire 2 rangées de 3 trous de 2mm diam
à 7 mm et 11mm du bord supérieur (pour éclairer
latéralement la gouttière pendant la rotation)
8
Couvercle amovible, vue de dessus
380 mm
15 mm
15 mm
20 mm
40 mm
10 mm
Trou 1mm diam, centré
10 mm
8 mm
190 mm
40 mm
Coupe longitudinale du couvercle
15 mm
5 mm
8 mm
40 mm
Couvercle amovible, vue de dessous
24 mm
16 mm
24 mm
Gouttière oblique 2mm2mm
16 mm
50 mm
50 mm
La gouttière contiendra un tube inox 2mm diam
(installé par nous)
9
150 mm
100 mm
150 mm
30 mm
10 mm
20 mm
11 mm
60 mm
24.8 mm
14.6 mm
15.2 mm
14.6 mm
120 mm
10
