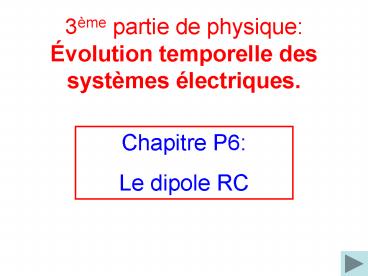

3ème partie de physique Évolution temporelle des
systèmes électriques.
Chapitre P6 Le dipole RC
2
Le condensateur est un dipôle constitué de 2
armatures métalliques conductrices séparées par
un isolant (le diélectrique air, vide, téflon,
papier)
3
Dans un métal, courant déplacement délectrons
Lintensité du courant à un endroit du circuit
mesure le débit des charges électriques à cet
endroit du circuit.
Lintensité i du courant est la dérivée
4
Dq
Si le courant est constant
I
Dt
Remarque tension constante cest différent de i
constant!!!
Uc en V
q la charge en coulombs (C)
C la capacité en Farads (F)
uc
Rappel 1mF 10-3 F 1mF 10-6 F
1 nF 10-9 F 1pF 10-12
F
5
On peut observer Uc avec un oscilloscope à
mémoire ou avec une carte dacquisition sur PC
6
A t 0s , linterrupteur passe de 2 à 1 le
dipole RC est brusquement soumis à la tension E
(échelon de tension)
Cest la charge.
Puis linterrupteur passe de 1à 2 Cest la
décharge
Observation
7
a) Etablissement de léquation différentielle.
b) Solution de léquation différentielle
c) Vérification expérimentale (modélisation)
8
-gt Analyse dimensionnelle
-gt Signification et détermination graphique (2
méthodes)
-gt Signification de t5t
9
Ee en J, C en F et uc en V
Ee1/2. C.uc2
Soit, Ee1/2.q2/C
10
Retour
11
