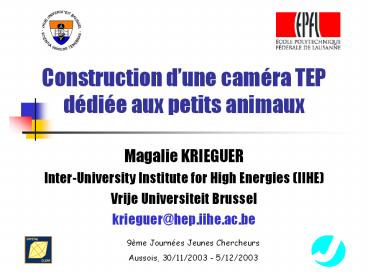

Construction dune caméra TEP dédiée aux petits
animaux

• Magalie KRIEGUER
• Inter-University Institute for High Energies
  (IIHE)
• Vrije Universiteit Brussel
• krieguer_at_hep.iihe.ac.be

2
Plan

• Quelques rappels sur la tomographie par émission
  de positons (TEP)
• TEP dédiée aux petits animaux
• Projet ClearPET
• Bloc détecteur
• Électronique dacquisition
• Composants
• Programme
• Résultats
• Reconstruction des images

3
Plan

• Quelques rappels sur la tomographie par émission
  de positons (TEP)
• TEP dédiée aux petits animaux
• Projet ClearPET
• Bloc détecteur
• Électronique dacquisition
• Composants
• Programme
• Résultats
• Reconstruction des images

4
Principe de la TEP

• Thermalisation du positon
• Annihilation e e- gt ??
• Détection des 2 ? émis simultanément, avec une
  energie de 511 keV et avec un angle de 180

• Synthèse du radiotraceur
• Administration de la molécule au sujet (homme ou
  animal)
• Désintégration du radiotraceur et émission dun
  positon

5
Reconstruction tomographique

• Intégration de lactivité le long de chaque ligne
  (ou tube) de réponse
• Projections de lobjet selon différents angles
• SINOGRAMME
• Reconstruction de la distribution spatiale de
  lactivité avec des algorithmes (rétroprojection
  filtrée, méthode itérative )

6
Limitations physiques

• Trajet du positon dans la matière
• Acolinéarité des 2 ? émis
• (? 0.25)
• Courte durée de vie des radio-isotopes

Isotope Demi-vie min
15O 2.03
11C 20.4
13N 9.96
18F 109.8
7
Limitations pratiques

• Sensibilité
• Densité du scintillateur
• Résolution spatiale
• Taille des pixels
• Arrangement des pixels
• Rendement de scintillation
• Rapport signal sur bruit
• Coïncidences fortuites
• Coïncidences diffusées
• Rendement de scintillation
• Temps de décroissance du scintillateur

8
Plan

• Quelques rappels sur la tomographie par émission
  de positons (TEP)
• TEP dédiée aux petits animaux
• Projet ClearPET
• Bloc détecteur
• Electronique dacquisition
• Composants
• Programme
• Résultats
• Reconstruction des images

9
TEP dédiée aux petits animaux

• Utilisée pour la recherche
• Pharmaceutique
• Biomédicale
• Intérêts
• Études in-vivo
• Imagerie fonctionnelle
• Moins danimaux étudiés
• Contraintes
• Doses de radiotraceur injecté très faibles
• Organes étudiés très petits
• gt Haute sensibilité et haute résolution spatiale

10
Plan

• Quelques rappels sur la tomographie par émission
  de positons (TEP)
• TEP dédiée aux petits animaux
• Projet ClearPET
• Bloc détecteur
• Électronique dacquisition
• Composants
• Programme
• Résultats
• Reconstruction des images

11
Projet ClearPET

• Dans le cadre de la Collaboration Crystal Clear
  http//crystalclear.web.cern.ch/crystalclear
• 5 tomographes en construction à Bruxelles,
  Jülich, Lyon, Lausanne et Séoul
• Objectifs
• Recherches entreprises au niveau de
• Tête de détection
• Cristal (C) Photomultiplicateur (PMT)
• Électronique dacquisition
• Analyse des données

Résolution spatiale ? 2mm FWHM
Sensibilité ? 2 (20 kcps/MBq)
Résolution pour le calcul de la profondeur dinteraction ? 5 mm FWHM
12
Principaux développements

• Cristaux (C) LSOCe LuAPCe
• Grande densité (gt 7 g/cm³)
• Temps de décroissance court (lt 100 ns)
• Grand rendement lumineux

• Électronique dacquisition
• Rapide
• Faible bruit

NaI BGO LSOCe LuAPCe
Densité g/cm³ 3.67 7.13 7.4 8.34
Temps de décroissance (ns) 230 300 35-45 17
Rendement lumineux h?/MeV 43000 8200 27000 11400
Développement en cours à Bogoroditsk en Russie Développement en cours à Bogoroditsk en Russie Développement en cours à Bogoroditsk en Russie Développement en cours à Bogoroditsk en Russie Développement en cours à Bogoroditsk en Russie
13
Acquisition des données (DAQ)

• Comment contrôler lacquisition des données ?
• Comment gérer les relations entre tous les
  systèmes de la DAQ (PC, FPGA, PXI,) ?
• Comment transférer les données des têtes de
  détection au PC dacquisition ?
• Comment et sous quel format stocker les données ?
• Comment transférer ces données vers le système
  danalyse ?
• Comment obtenir les meilleures performances
  (vitesse et fiabilité) pour notre système
  dacquisition?

14
Composants de la DAQ
FPGA Field Programmable Gate Array
DIO Digital Input Output (National Instrument)
PXI Peripheral Component Interconnect eXtensions for Instrumentation (National Instrument)
15
Programme de la DAQ
16
Résultats préliminaires

• C cristaux de LSO (88)
• Pas de couplage optique

7 15 23 31 39 47 55 63
6 14 22 30 38 46 54 62
5 13 21 29 37 45 53 61
4 12 20 28 36 44 52 60
3 11 19 27 35 43 51 59
2 10 18 26 34 42 50 58
1 9 17 25 33 41 49 57
0 8 16 24 32 40 48 56
17
Fichier de sortie (ASCII)

• Type de géométrie
• Diamètre des anneaux
• Date et heure de début de lacquisition
• Type, poids et genre de lanimal
• Taille et espacement axial et tangentiel pour
  tous les éléments du scanner
• Isotope utilisé
• Activité injectée
• ...

18
Fichier de sortie (BINAIRE)
Format List Mode Format List Mode
ID temporel 63 bits
ID spatial 16 bits
Énergie et évènements multiples 8 à 218 bits
Position du tambour (rotation) 16 bits
Position du lit (translation) 16 bits
Source externe Position angulaire Position axiale 16 bits 16 bits
19
Reconstruction des images
Recherche coincidences
Lecture LMF
Images
Construction sinogrammes
STIR
LMF .cch .cch
STIR Software for Tomographic
Reconstruction http//stir.irsl.org
20
Conclusion

• Développement doutils informatiques dans
  différents langages de programmation
• Intégration de ces outils dans les recherches des
  autres groupes de la collaboration
• Comparaison des performances du tomographe de
  Bruxelles avec les résultats des simulations
  réalisées avec GATE (Geant4 Application for
  Tomographic Emission)
• Construction ultérieure dun tomographe dédiée à
  la mammographie (ClearPEM)
