Physique des T

1

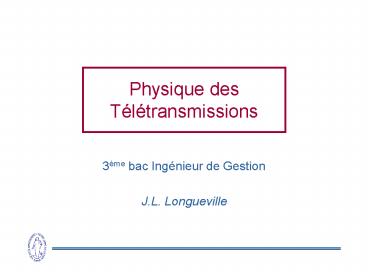

Physique desTélétransmissions

• 3ème bac Ingénieur de Gestion
• J.L. Longueville

2
Télécommunications
3
Namche Bazaar
Alt. 3800 m
4
Situation du cours

• EING B210
• Physique (P. Thiry)
• EING B320
• Physique des Télétransmissions
• EING 2220
• Télécommunications et Réseaux (L. Schumacher)

5
Modèle OSI à 7 couches

• Couche physique
• câble, fibre optique,
• Liaison de données
• encodage (ex. Ethernet)
• Réseau
• paquets (IP)
• Transport
• mise en forme des données (TCP)
• Session
• dialogue entre 2 machines
• Présentation
• mise en forme, compression
• Application
• interface utilisateur

Open SystemsInterconnection
6
Contenu

• Notions délectronique générale
• Courants alternatifs, Impédance
• Filtres passifs
• Amplificateurs et oscillateurs
• Techniques de modulation et démodulation
• Modulation analogique (AM / FM)
• Modulation digitale
• Opto-électronique
• Rappels doptique générale
• Sources et détecteurs
• Fibres optiques

7
WebCampus

• http//www.fundp.ac.be/jllongue
• Syllabus (fichiers PDF)
• Présentations PowerPoint
• Exercices
• Webcampus
• http//webcampus.fundp.ac.be/EING2120/index.php
• forum
• E-mail jean-louis.longueville_at_fundp.ac.be
• GSM 0495 / 69 25 89

8
Introduction

• Système de communication

Ouvert Guidé
Conversion
Conversion
9
Schéma général
10
Etage dentrée

• Conversion
• Dune forme dénergie à une autre
• Signal
• Analogique
• Numérique

11
Oscillateur

• Types
• électrique
• optique
• (acoustique)
• Onde porteuse
• efficacité de transmission
• réduction de la sensibilité au bruit
• augmentation du nombre de canaux
• parfois absente

12
Oscillateur Modulateur

• Modulation damplitude
• Autres types de modulation
• Fréquence, phase

13
Coupleur

• Fonction
• transmettre lénergie au canal de transmission
• minimiser les pertes
• Types
• électrique connecteur
• radio antenne
• optique lentille de couplage

14
Canal de transmission

• Atténuation
• fraction de lénergie effectivement transmise
• dB / km
• Fidélité
• déformation du signal
• causes externes (bruit)
• causes internes (dispersion)
• Bande passante
• signal analogique spectre des fréquences du
  signal
• signal numérique débit dinformations (bps)

15
Dispersion dun signal numérique

• Elargissement
• atténuation différente
• vitesses de transmission différentes
• discrimination impossible
• Limites
• au flux dinformation
• à la distance
• au nombre de canaux

16
Récepteur

• Coupleur
• même type que précédemment
• Détecteur
• régénère un signal électrique
• système optique photodétecteur
• Démodulateur
• supprime la porteuse
• tente de supprimer le bruit
• Régénère le signal original
• éventuellement, conversion N/A

17
Besoins en bande passante

• Transmission analogique
• Parole 4 kHz
• Musique 10 kHz
• Musique Hi-Fi 200 kHz
• Video 6 MHz
• Modulation
• AM/FM

18
Transmission numérique

• Unité bit par seconde (bps)
• Echantillonnage
• résolution
• fréquence
• Optimisation de la bande passante
• multiplexage
• compression
• Besoins
• GSM 104 kbps (13 kbps)
• Musique (CD) 1.408 Mbps (150 kbps mp3)
• Video (DVD) 250 Mbps (9.8 Mbps)

19
Digital Subscriber Line

• ADSL
• 8 Mbps / 800 kbps
• ADSL2
• 22 Mbps / 1 Mbps
• VDSL
• 52 / 16 Mbps

20
Transmissions sans fil

• FHSS (Frequency Hopping Spread Spectrum)
• plusieurs porteuses
• saut régulier dun canal à lautre
• bonne immunité aux interférences
• relativement lent mais économique
• GSM (24 kbps/ 217 sauts/s)
• Bluetooth (1Mbps / 1600 sauts/s)
• DSSS (Direct Sequence Spread Spectrum)
• modulation sur un large spectre
• plus rapide, mais complexe
• Wi-Fi (802.11 b/g) (11/54 Mbps)
