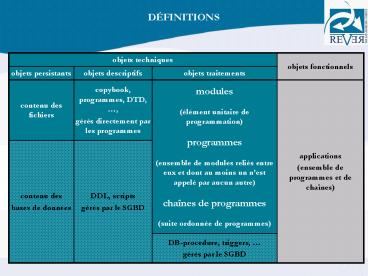

DFINITIONS

1
DÉFINITIONS
2
DÉFINITIONS
3
CARTOGRAPHIE MODÉLISATIONla méthode générale
objets descriptifs (DDL, copybook,..)
analyse
codes sources traitements (JCL, programmes,..)
modèle physique affiné
analyse macroscopique
données
cartographie
analyse microscopique analyse des données
modèle logique
conceptualisation
modèle sémantique
4
MODÉLISATIONanalyse des objets descriptifs
fichiers (VSAM)
5
MODÉLISATIONanalyse des objets descriptifs
base de données (DDL IMS DBD)
6
MODÉLISATION affinement du modèle physique -
intégration des structures détaillées
7
CARTOGRAPHIE MODÉLISATIONla méthode générale
objets descriptifs (DDL, copybook,..)
analyse
codes sources traitements (JCL, programmes,..)
modèle physique affiné
analyse macroscopique
données
cartographie
analyse microscopique analyse des données
modèle logique
conceptualisation
modèle sémantique
8
CARTOGRAPHIE

• ANALYSE  MACROSCOPIQUE  DES PROGRAMMES
• recherche des appels entre modules
• recherche de lutilisation des objets persistants
• intégration des résultats provenant des
  différents codes traitements analysés
• ? indépendance des langages
• présentation sous forme de  graphes
  accessibles directement ou par  programmes
• maintien du lien avec les codes sources

9
GRAPHE DAPPELS
10
GRAPHE DUSAGE
11
CARTOGRAPHIE APPLICATIVE
12
TREILLIS DE GALOIS
13
LIENS AVEC LES CODES TRAITEMENTS
14
CARTOGRAPHIE MODÉLISATIONla méthode générale
objets descriptifs (DDL, copybook,..)
analyse
codes sources traitements (JCL, programmes,..)
modèle physique affiné
analyse macroscopique
données
cartographie
analyse microscopique analyse des données
modèle logique
conceptualisation
modèle sémantique
15
MODÉLISATIONaffinement du modèle physique -
découverte des  règles données
16
MODÉLISATIONaffinement du modèle physique -
contrôles des  règles données
17
CARTOGRAPHIE MODÉLISATIONla méthode générale
objets descriptifs (DDL, copybook,..)
analyse
codes sources traitements (JCL, programmes,..)
modèle physique affiné
analyse macroscopique
données
cartographie
analyse microscopique analyse des données
modèle logique
conceptualisation
modèle sémantique
18
MODÉLISATIONconceptualisation
modèle logique validé
conceptualisation
modèle sémantique

• exemples de transformations (base IMS)
• segment logique virtuel ? relation N-M
• redefines ? super type relation IS-A
  sous-types
• champs lchild ? index secondaires
• base logique ? relations

19
MODELE CONCEPTUEL
relations inter-bases
redefines
20
MODELE CONCEPTUEL relations inter-bases
21
MODELE CONCEPTUEL redefines
22
MODELISATION synthèse
23
EXTRACTION DU DICTIONNAIRE DE DB_MAIN documentatio
n
