LES PHOTOMULTIPLICATEURS

• Cellule photoélectrique. Alliage de Cs-Sb.
• Transformation des h? en e- par E.P.E.
• Rendement de 10 à 30. Le courant est très
  faible. Il doit être amplifié par un
  multiplicateur

4
MULTIPLICATEUR DELECTRON

• Composé de plusieurs dynodes et dune anode sur
  laquelle est collecté le courant amplifié.
• Un pont de résistance permet de répartir la haute
  tension entre les différentes dynodes de manière
  à créer une ddp capable daccélérer les électrons
  entre deux dynodes

5
(No Transcript)
6
SCHEMA DUNE GAMMACAMERA

• Cristal diodure de sodium activé au Tl
• Les photons fluorescents (410 nm de longueur
  donde) vont à
• - la photocathode
• - au Photomultiplicateur
• - à lamplificateur linéaire
• - au sélecteur damplitude
• LEnergie absorbée est de 40 eV par photon
  scintillant émis

7

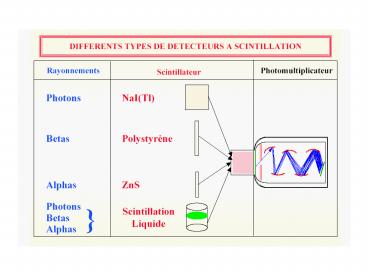

Principe de fonctionnement dun détecteur à
scintillation
8
AMPLIFICATEUR DE BRILLANCE

• Les photons incidents forment une image sur une
  photocathode.
• Les électrons émis sont collectés par une optique
  électronique et re-émettent par
  électroluminescence des photons visibles.
• Une optique reprend limage ainsi formée et la
  reforme sur une émulsion photographie ou une
  caméra de télévision.

9
AMPLIFICATEUR DE BRILLANCE
