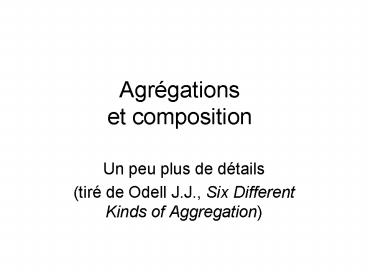

Agrégationset composition

• Un peu plus de détails
• (tiré de Odell J.J., Six Different Kinds of
  Aggregation)

2
Définition

• Agrégation est un mécanisme pour créer un objet
  (appelé le tout ou le composé) en partant
  dautres objets (les parties) (Odell)
• Une type dassociation qui spécifie une
  relation tout-partie entre un agrégat (le tout)
  et une partie qui le constitue (UML).

3
Exemples

• Un humain est constitué de matière et desprit.
• Un humain est constitué de bras, jambes
• Une montre est constitué de cadran, aiguille et
  mouvement dhorlogerie.
• Un mouvement dhorlogerie est constitué dancre,
  daxe, de balancier, etc.
• Leau est constituée dOxygènes et dHydrogène.

4
Exemple
5
Question pour une typologie des agrégations

• Quel type de lien existe-t-il entre les parties
  et le tout ? (Configuration)
• Structurels
• Fonctionnels.
• Est-ce que les parties sont du même genre que le
  tout ? (Homéomérie)
• Est-ce que les parties peuvent être séparées du
  tout? (Invariance)

6
Questions à propos des voitures

• Une voiture est constituée de moteur, de châssis,
  de roues
• Est-ce quune voiture sans moteur est une
  voiture ?
• Quand une voiture cesse-t-elle dêtre une voiture
  si on lui enlève des parties ?
• Une voiture sans moteur ne sert pas pour se
  déplacer à moins quelle ne soit au sommet dune
  montagne.
• Mais une voiture sans moteur peut avoir une
  amende pour stationnement interdit !
• Est-ce quun moteur dauto existe sans la
  voiture ?
• Certes ! Il peut servir pour tout autre chose
  pour faire tourner dautres types de roues

7
Questions à propos des moteurs

• Un moteur est constitué de pistons, de
  carburateur, des bielles
• Un piston est constitué de tête, de corps, de
  tige
• Le corps est constitué dacier.
• Est-ce que lacier  fait parte  du piston comme
  le piston  fait partie  du moteur ?
• Non, parce que lacier ne peut pas être séparé
  du piston tandis que le piston peut être séparé
  du moteur.

8
Questions à propos du Canada

• Le Canada est constitué de Québec, Ontario, etc.
• Est-ce que les parties et le tout sont du même
  type ?
• Oui.
• Est-ce que les parties ont un lien fonctionnel ou
  structurel ?
• Oui.
• Est-ce que le Québec peut être séparé du Canada
  (ça dépend si vous considérez le problème
  politique ou le Québec comme partie physique de
  la terre ).

9
Genres pour classifier les agrégations

• Configuration  indique si les parties ont une
  relation structurelle ou fonctionnelle entre
  elles ou avec le tout.
• Homéomérie (homogénéité)  indique si les parties
  et le tout sont du même genre.
• Invariance  indique si les parties peuvent être
  séparées du tout.

10
Note pour la lecture des type dagrégation

• À côté du titre entre parenthèse il y a trois
  caractères qui peuvent être O (oui) ou N (non)
• Dans lordre configuration, homéomérie,
  invariance
• ExemplePartie comme substance (O, N, O)
• Configuration oui, homéomérie non et invariance
  oui.

11
1. Partie comme composant (O,N,N)

• Le tout est un  système  et les parties ont des
  relations fonctionnelles et/ou structurelles
  entre elles et avec le tout (les parties peuvent
  être enlevées)
• Les roues sont une partie de lauto
• Les scènes sont des partie dun opéra
• H2 et O sont des parties de leau
• Les îlots de Langerhans sont des parties du
  pancréas
• Le tout est un objet dont les constituants ne
  peuvent pas être agencés au hasard
• Une roue détachée dune voiture nest pas une
  partie de la voiture mais une pièce de voiture

12
2. Partie comme substance (fait de) (O,N,O)

• Les parties ne peuvent pas être enlevées
• Le fromage est fait de lait (aussi)
• Le pain est fait de blé (aussi)
• Une moto est fait dacier (aussi)

13
3 Partie comme portion (O,O,N)

• Les parties sont homéomères avec le tout
• Une tranche de jambon fait partie du jambon
• Une seconde fait partie des minutes
• Les parties héritent des caractéristiques du tout
  (change la quantité)

14
4 Partie comme lieu (O,O,O)

• Les parties sont homéomères et ne peuvent pas
  être enlevées du tout
• Montréal fait partie du Québec
• Le Québec fait partie du Canada (!?)
• Lestuaire fait partie du fleuve
• Le salon fait partie de la maison

15
5 Partie comme membre dune collection (N,N,N)

• Il ny a pas de relations structurelles ou
  fonctionnelles
• Un disque fait partie de linventaire de la
  famille Yak
• Un étudiant fait partie de lassociation sportive
• Souvent cest la proximité physique ou sociale
  qui crée ce type dagrégation

16
6 Partie comme membre essentiel dun groupe
(N,N,O)

• Une association plus forte que celle de la
  collection car les partie ne peuvent pas être
  séparées du tout
• Mari et femmes (catholiques) font partie du
  mariage
• Stan Laurel fait partie de Laurel et Hardy

17
Ce ne sont pas des agrégations

• Inclusion topologique
• relation entre un contenant et un contenu sans
  autres liens.
• Le spectateur est dans le cinéma. Le spectateur
  ne fait pas partie du cinéma.
• Classification.
• Satisfaction fait partie des chansons rocks ?
  Où est-elle une chanson rock?
• Elle est une chanson rock (est une instance de
  chanson rock et une chanson rock est une chanson)

18
Ce nest pas une agrégation

• Attributs
• une voiture a une couleur mais nest pas
  constituée de couleur. La couleur est lune des
  propriétés de la voiture.
• Est-ce que donc on peut dire que la couleur nest
  pas un objet ? Dans ce cas oui, mais dans le cas
  dun physicien qui étudie les caractéristiques
  des couleurs, cest toute autre chose. .

19
Ce nest pas une agrégation

• Propriété
• Jean a une voiture
• Jean a deux bras.
• Les bras ont une relation dagrégation avec Jean,
  mais pas la voiture !
• Est-ce Jean le propriétaire de ses reins ? Ou les
  reins sont-ils une partie de son corps (le tout)
  ?
• Puisque lon peut vendre ses reins
• Lexemple des reins pour montrer que, lors de
  lanalyse, les relations entre les concepts sont
  souvent très difficiles à établir si elles ne
  sont pas  contraintes  par les objectifs

20
Transitivités des agrégations

• Si les agrégations font partie de la même
  catégorie alors la propriété de transitivité est
  vraie  Si A fait partie de B et B de C alors A
  fait partie de C. Dans les autres cas il faut
  analyser.
• Si un département est constitué dInformaticiens
  qui sont constitués de bras, jambes, etc. Est-ce
  quun département dinformatique est constitué de
  têtes, bras, etc. ? Certainement pas ! (au moins
  selon la manière de voir courante)

21
Composition (UML)

• Une forme forte dagrégation avec le composé qui
  a chaque moment a une possession exclusive des
  parties. Le temps de vie des parties coïncide
  avec celui du composé.
• Représentation losange rempli du côté du
  composé.
• Côté composé la multiplicité doit être 0 ou 1

22
Une lettre peut avoir 0 ou une signature. Une
transaction a une signature. La signature est sur
la lettre ou sur la transaction ou
23
La signature fait partie dune lettre ou dune
transaction. Par rapport au schéma précédent on a
enlevé la possibilité que la signature apparaisse
autre part que dans une lettre ou une transaction
24
Lagrégation entre transaction et signature est
dérivée de lagrégation entre document et
signature ce que lon ne peut pas faire avec
Rational Rose (version UML 1). Par rapport au
schéma précédent on indique quune transaction a
toujours une signature.
25
Composition (Analyse versus conception)

• La différence entre composition et agrégation est
  surtout utile en conception et en programmation.
• Le tout  meurt  alors toutes ses parties
   meurent
• Les parties naissent avec le tout ou après le
  tout.
•  Dans le modèle logique le concept de
  composition est moins bien défini et doit être
  appliqué lorsquil est opportun  (Manuel UML 2)
