Constructions Electriques RV
STRATEL Automation

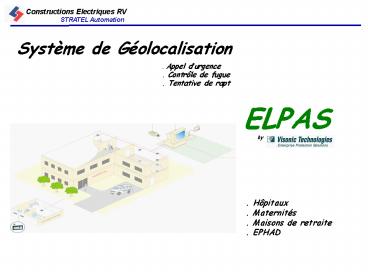

Système de Géolocalisation
. Appel durgence . Contrôle de fugue . Tentative
de rapt
ELPAS
by
. Hôpitaux . Maternités . Maisons de retraite .
EPHAD
2
ELPAS
Les établissements de soins, les maternités et
les maisons de retraite sont de plus en plus
confrontés à des problèmes de .
Fugues (patients Alzheimer, ) . Rapt
(nourrissons, .) . . Pour faire
face, lensemble des personnels de ces
établissement sont obligés de consacrer une
partie de leur temps à la surveillance et ceci au
détriment de leur métier de base le soin et/ou
laccompagnement. Les systèmes dappel malades
traditionnels permettent le déclenchement dune
alerte par laction dune personne. Cela implique
une action volontaire, celle-ci nexistera pas
lors dune tentative de fugue, de rapt,
. ELPAS, basé sur une technologie RFID vous
assure une réelle GEOLOCALISATION, cela veux dire
à tout moment vous avez linformation
3
ELPAS
Michelle Infirmière
Mme DESCARTE Je suis dans ma chambre
Mme ANDRE Je suis à latelier
ELPAS
M CHEVALIER Je suis au foyer
Mme ROSE Je suis au jardin
Alerte !!!! Mme X tente de sortir
4
ELPAS
Le principe de la géolocalisation ELPAS Le
système ELPAS est architecturé sur un réseau
dantennes de trois technologies différentes
Radio Fréquence (RF) Elles vont assurer la
fonction de localisation dune personne ou dun
objet dans une zone de létablissement. Le champ
de couverture est denviron 18m au sol. Basse
Fréquence (LF) De couverture réglable de 0 à 3m,
les antennes LF permettent la détection du
passage dune personne ou dun objet à un endroit
précis. Infra Rouge (IR) Ce type dantenne
assure le contrôle de présence au niveau dune
pièce. Les antennes IR seront également utilisées
pour certaines fonctions spécifiques (auto
acquittement, ..) Les différentes antennes
seront raccordées sur un bus de type LON
(Technologie Echelon). Un réseau ELPAS aura
larchitecture suivante
5
ELPAS
Réseau LON 1
BJ
BJ
BJ
RF
RF
RF
LF
Zone ATELIER
Zone FOYER
Porte Jardin
Sol
Réseau LON 2
Chambre Mme DESCARTE
BJ
RF
IR
6
ELPAS
ELPAS utilise la technologie des badges ACTIFS.
Cela signifie que tous les badges vont émettre
(automatiquement) toutes les 4 secondes vers le
réseau dantennes. Ainsi, à tout moment, le
système ELPAS résout léquation QUAND
QUI OU
Mme ANDRE
22 / 10 / 2008 15 H 28
A latelier
Mme X
22 / 10 / 2008 15 H 45
Tentative de fugue par PORTE Jardin
Mais aussi
Michelle
Par activation du Bouton dappel Je suis dans
la Zone de Soins du 1er étage
22 / 10 / 2008 15 H 51
7
ELPAS

• Ainsi, ELPAS permet, suivant le type de badge
  utilisé, de
• Connaître en permanence la localisation dune
  personne ou dun objet (émission RFID
  automatique).
• Recevoir des appels provoqués par lappui
  dun bouton sur lun des badges (patient ou
  personnel soignant).

Les fonctions complémentaires
La fonction ACCOMPAGNEMENT Dans le cas de
patient à risque, ce dernier va porter un badge
qui lui interdit le passage à certains endroits
de létablissement (fonction contrôle de
fugue). Il est possible d ASSOCIER un badge
PATIENT avec un badge PERSONNEL. Alors, dans ce
cas, le patient accompagné de la personne
autorisée pourra franchir cette zone.
8
ELPAS

• Lacquittement des ALARMES
• De façon standard, il est possible dacquitter
  une ALARME ou un EVENEMENT sur
• Le logiciel EIRIS
• Lun des afficheurs RDU de linstallation
• En option, il est possible davoir un
  ACQUITTEMENT Automatique.
• Dans ce cas, il suffit que le personnel (en
  charge du suivi du patient) soit
• se présente dans la chambre du patient
• Dans ce cas, chaque chambre doit être équipée
  dune antenne infra rouge (IR).
• Linformation simultanée des 2 informations
  (badge IR du patient et badge IR du personnel)
  reçues sur lantenne IR provoque lacquittement.
• utilise un médaillon LF pour acquitter lalarme
  à proximité du patient

9
ELPAS
Renvoi des alarmes vers le personnel Cette
OPTION, permet de renvoyer sous forme de messages
en clair, les différentes ALARMES au personnel
soignant. Cette fonction est réalisée par une
interface sur le système DECT de létablissement
à condition que celui-ci soit conforme à la norme
ESPA 4.4.4
10
ELPAS
EIRIS, loutil de supervision du système ELPAS
Le logiciel EIRIS, fonctionnant sous Windows XP
Pro en structure Client / Serveur est loutil de
gestion quotidien du système ELPAS.
Réseau

• Phase PARAMETRAGE
• Définition du réseau
• Définition des badges
• Définition des synoptiques
• Définition des scénarios

Synoptique
Badges
Scénarios
11
ELPAS

• Phase EXPLOITATION
• Traitement dappel dune Chambre
• Traitement dappel dun membre du personnel
• Traitement de contrôle de fugue
• Historiques

Chambre
Localisation / Appel Zone
12
ELPAS
Les différents types de BADGES
Bracelet patient Badge permettant de localiser
lappel dun patient. 1 Bouton dappel Témoin
bouton activé Détection de mouvement Pile lithium
3V CR2430 Autonomie 15 mois Poids
24g Dimensions  34 x 40 x 15mm
13
ELPAS
Badge personnel Badge destiné à la localisation
du personnel ou des visiteurs avec porte badge
. Deux Boutons dappel Détection de
mouvement Pile lithium 3V CR2430 Autonomie 15
mois Poids  24g Dimensions  115 x 55 x 10 mm
14
ELPAS
Badge de suivi universel (personne, matériel) 1
bouton dappel Autoprotection à
larrachage Batterie lithium CR2034 Autonomie
15 mois Dimensions  34 x 40 x 15cm Poids
20g
15
ELPAS
Larchitecture du réseau ELPAS
Module 8E/8S TOR
Segment 1 ?

Lecteur RF
Lecteur IR
Afficheur RDU
Serveur Eiris
Segment 2 ?
Bus LON (Echelon) Longueur maxi 2000m par
segment 50 périphériques par segment
16
ELPAS
Les options du système ELPAS
Les options décrites ci-après peuvent être
composées de matériels et/ou doptions
logicielles de EIRIS
Les accessoires sur le réseau
Afficheur RDU Périphérique connecté sur le bus
Echelon permettant la visualisation et
laffichage des alertes. Il permet également de
modifier le statut dun badge par le personnel
autorisé. Afficheur 4 lignes de 20
caractères Dimension  150 x 100 x 37cm Poids
125g Alimentation par le bus  24Vdc Consommation
65mA
17
ELPAS
Module relais Module relais à connecter sur un
lecteur RF ou IR permettant de contrôler des
périphériques tels que gâche électrique,
avertisseur sonore, voyants, 2 contacts secs C
NO NF 2 témoins dactivation des
relais Dimension  14,5 x 7,5 x 3cm Poids
225g Alimentation par le lecteur 5Vdc
Module 8E/8S Module 8 entrées TOR 8 sorties
relais 6A. Dimension  105 x 86 x 58mm Poids
280g Alimentation par le bus  24Vdc Consommation
lt 4W
18
ELPAS
Interface LON et routeur LON/IP Interface LON /
USB pour connecter le serveur au bus LON Routeur
LON / IP pour connecter le serveur au bus LON via
le réseau TCP/IP.
Répéteur PLR Répéteur de bus permettant de
créer un nouveau segment et donc daugmenter la
capacité du bus de 50 périphériques (lecteurs,
RDU ). Dimension  146 x 99 x 34mm Poids
169g Alimentation par le bus  24Vdc Consommation
36mW / 90mW
19
ELPAS
Module RS232 Connecté à un lecteur RF ou IR, il
permet de diffuser les messages dalertes sur un
panneau daffichage, de dialoguer avec un système
tiers . Dimension  14,5 x 7,5 x 3cm Poids
225g Alimentation par le bus 24Vdc Consommation
10mA
Interface WIEGAND Cette interface permet
dutiliser les périphériques ELPAS sur une
centrale de contrôle daccès. Connecté à un
lecteur RF ou IR, il traduit en protocole WIEGAND
26 les informations de présence badge devant un
lecteur LF ainsi que détat des boutons (appel
durgence, autoprotection). Dimension  14,5 x
7,5 x 3cm Poids  225g Alimentation par le bus
24Vdc Consommation  10mA
20
ELPAS
Boîte de jonction Permet de raccorder les
périphériques LON tels que lecteurs IR/RF sur le
bus Echelon. 2 modèles  connexion pour 2 ou 4
périphériques. Courant max  5A Dimensions  82
x 82 x 43mm Poids  150g
21
ELPAS
Merci.
Constructions Electriques RV
STRATEL Automation
Siège social et Usine ZI BP 5 43700
BLAVOZY Service commercial Support Technique
ATRIA 2, rue du Centre 93885 NOISY LE
GRAND Tél [phone]
