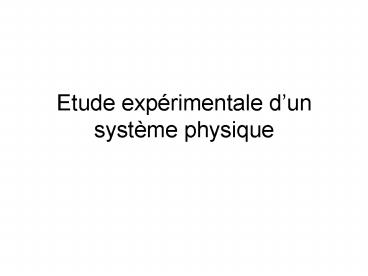

Etude expérimentale dun système physique
2
Mesure simple
3
Mesure plus précise
Carte dacquisition
4
La chaîne de mesure
système physique
capteur
amplificateur filtre
convertisseur analogique?numérique
analyse, traitement
information
5
Microphone

• Loi de Lenz

Schéma du microphone dynamique 1 - Onde sonore 2
- Membrane 3 - Bobine mobile 4 - aimant 5 -
Signal électrique

• Loi de Lenz
• Tension proportionnelle à la variation du flux

Capteur linéaire
6
Photodiode
photon
Capteur qui peut être linéaire si il est bien
utilisé
Sextant, Optique expérimentale, Hermann
7
Propriétés des capteurs
Le capteur généralement convertit le signal
physique en signal électrique (V, I, Q,
Z)Caractéristiques principales

• linéarité entre entrée et sortie
• intervalle de fonctionnement valeurs mesurables

  min et max
• précision plus petite variation mesurable
• temps de réponse rapidité de la réponse,
  retard

8
Temps de réponse de capteurs optiques
On éclaire les détecteurs avec une diode
électroluminescente alimentée avec un signal carré
photodiode
photorésistance
9
Filtres passe-bas
passif
actif
10
Quantification
11
Echantillonnage
Échantillonneur bloqueur
12
Signal analogique ou numérique
13
Diagramme fonctionnel de la chaîne de mesure des
capteurs magnétiques de THEMIS
14
Signal bruité
15
Bruit numérique
16
Diagramme de Bode
