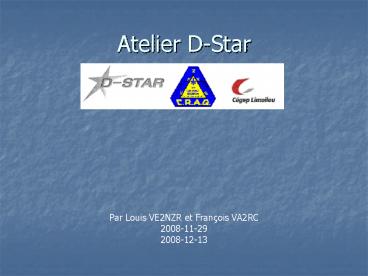

Atelier D-Star
Par Louis VE2NZR et François VA2RC 2008-11-29 2008
-12-13
2
Contenu

• Fréquences
• Terminologie
• Utilisation en local
• Cross-band
• Inscription sur le Gateway
• Utilisation du Gateway
• Aide à lutilisation
• Fonctions spéciales
• DPRS
• Transmission de données

3
Fréquences

• Port VHF VE2RMF C (144.950- MHz)
• Port UHF VE2RMF B (449.925- MHz)
• Port 1.2 VE2RMF A
• Voie 1 283.000- MHz
• Données 1 243.000 MHz

4
Terminologie

• Zone de programmation
• Mycall
• Votre indicatif personnel
• Your call
• CQCQCQ
• Indicatif de la station appelée
• Liens répéteur
• RPT1 (zone dentrée du répéteur local)
• VE2RMF C (VHF)
• VE2RMF B (UHF)
• VE2RMF A (1.2 ghz)
• RPT2 (zone de sortie du répéteur local)
• Cross-band
• VE2RMF C (VHF)
• VE2RMF B (UHF)
• VE2RMF A (1.2 ghz)
• Utilisation du Gateway
• VE2RMF G (Gateway)

5
Terminologie (suite)

• APRS Automatic Position Reporting System
  (http//www.findu.com)
• DPRS Digital Position Reporting System
  (http//aprs.fi)
• EMR Enhanced Monitor Request
• CSQL/DSQL (voie uniquement) Digital Code Squelch
  Operation / Digital Call Sign Squelch
• Break-in break-in communication

6
Utilisation en local VHF

• But faire des QSOs locaux
• Your call CQCQCQ
• RPT1
• VE2RMF C
• RPT2
• Vide ou VE2RMF G (à conseiller)
• Ptt PARLER ! ?

7
Utilisation en local UHF

• But faire des QSOs locaux
• Your call CQCQCQ
• RPT1
• VE2RMF B
• RPT2
• Vide ou VE2RMF G (à conseiller)
• Ptt PARLER ! ?

8
Utilisation en local 1.2 GHz

• But faire des QSOs locaux
• Your call CQCQCQ
• RPT1
• VE2RMF A
• RPT2
• Vide ou VE2RMF G (à conseiller)
• Ptt PARLER ! ?

9
Cross-band VHF-gtUHF

• But faire des QSOs locaux entre VHF-UHF
• Your call CQCQCQ
• RPT1
• VE2RMF C
• RPT2
• VE2RMF B
• Ptt PARLER ! ?

10
Cross-band UHF-gtVHF

• But faire des QSOs locaux entre UHF-VHF
• Your call CQCQCQ
• RPT1
• VE2RMF B
• RPT2
• VE2RMF C
• Ptt PARLER ! ?

11
Cross-band VHF-gt1.2 GHz

• But faire des QSOs locaux entre VHF-gt1.2 Ghz
• Your call CQCQCQ
• RPT1
• VE2RMF C
• RPT2
• VE2RMF A
• Ptt PARLER ! ?

12
Inscription sur le Gateway

• Étape 1
• Inscription https//205.237.78.139/Dstar.do
• Étape 2
• Autorisation de ladministrateur (retour par
  courrier électronique)
• Étape 3
• Activer le terminal, voir document de référence
  http//www.dstarquebec.com/images/annonce_gateway.
  doc
• Étape 4
• Apprendre à programmer votre radio ? !

13
Utilisation du Gateway

• 1- Appel dune personne en particulier
• Permet de rejoindre un radioamateur peu importe
  où il se trouve, sans avoir à connaître son
  répéteur local
• 2- Appel sur répéteur distant
• Permet de faire un appel général sur un répéteur
  spécifique
• 3- Lien entre répéteurs (avec restriction)
• Permet détablir un lien sur demande avec un
  autre répéteur
• 4- Liens vers un réflecteur
• Permet de relier le répéteur à une conférence

14
1- Appel dune personne en particulier

• Your call VE2FFA
• RPT1 VE2RMF C (votre port local)
• RPT2 VE2RMF G
• Image

15
2- Appel sur répéteur distant

• Your call /VE2RVRB
• RPT1 VE2RMF C (votre port local)
• RPT2 VE2RMF G
• Image

16
3- Lien entre répéteurs (avec restriction)

• Établir le lien Image
• Your call VE2RVRCL
• RPT1 VE2RMF C (votre port local)
• RPT2 VE2RMF G
• Pour enlever le lien (ne pas oublier)
• Your call _ _ _ _ _ _ _ U
• RPT1 VE2RMF C (votre port local)
• RPT2 VE2RMF G
• PTT

17
4- Liens vers un réflecteur

• Your call REF002BL
• RPT1 VE2RMF C (votre port local)
• RPT2 VE2RMF G
• Image

18
Aide à lutilisation

• D-Star calculator
• Aide à la programmation
• D-Star users
• Liste des stations entendues (6 heures)
• Liste des répéteurs
• D-Star Québec
• Suivi du projet de VE2RMF

19
Fonctions spéciales

• Filtrage des appels entrants (CSQL/DSQL)
• Permet de filtrer les communications pour laisser
  passer seulement celles qui nous sont adressées.
• Enhanced Monitor Request (EMR)
• Permet de se faire entendre par tous les usagers
  du répéteur local
• Break-in (break-in communication)
• Permet de joindre un QSO dont les deux usagers
  sont en DCS

20
DPRS

• GPS sur vos radios D-Star (intégré)
• IC-2820 (UT-123)
• IC-92AD (Micro HM-175GPS)
• GPS externe
• IC-91AD
• IC-V/U82
• IC-2200H
• IC-D800H
• Localisation sur Internet

21
Transmission de données

• D-Rats
• Permet de faire du clavier à clavier
• D-Chat
• Permet de faire du clavier à clavier
• D-Star TV
• Permet de faire de léchange dimage
