Title: Session 4 Introduction aux rseaux tendus WAN


1

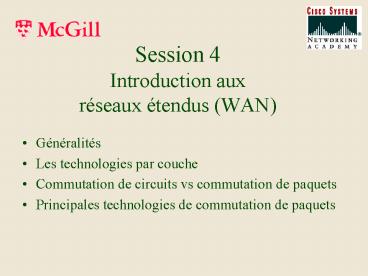

Session 4Introduction auxréseaux étendus (WAN)
  • Généralités
  • Les technologies par couche
  • Commutation de circuits vs commutation de paquets
  • Principales technologies de commutation de
    paquets

2
Introduction
  • Les réseaux à grande étendue permettent de relier
    des réseaux locaux séparés par de grandes
    distances géographiques
  • Ils font appels aux services dun fournisseur
    extérieur (nuage).

3
Le nuage WAN
  • Etablissement de la communication (Call set-up)
    (SS7 et autres).
  • Commutation de circuits bande passante dédiée
  • Commutation de paquets bande passante partagée

4
Quelques définitions
  • CPE (Customer Premise Equipment) est le matériel
    situé chez lutilisateur.
  • Le point de démarcation est la limite entre le
    CPE et le WAN.
  • La boucle locale (Local Loop) va de
    linstallation de l utilisateur jusque chez le
    fournisseur.
  • Le CO (Central Office) est le point de connection
    chez le fournisseur.
  • Le Toll Network est le nuage formé par le réseau
    du fournisseur.

5
(No Transcript)
6
Un réseau sur deux ou trois couches
  • Les réseaux longue distance fonctionnent sur les
    trois couches (parfois deux, comme FR et ATM)
    inférieures du modèle OSI

7
Les technologies employées
8
Couche 1
DCE
DTE
9
CSU/DSU
DCE
HSSI/V.35
T1/T3
DTE
DSU
CSU
  • DSU - Data service unit. Appareil utilisé pour la
    transmission des données numériques. Il adapte
    linterface physique dun DTE à un lien de type
    T1 ou T3. Le DSU est également responsable de la
    détermination de la fréquence de transmission
    (clock rate).
  • CSU - Channel service unit. Équipement
    dinterface numérique qui connecte léquipement
    de lusager à la boucle locale.

10
Couche 1
11
T-1
lt-----------------125 microsec -------------------
---gt
T1 24 DS0 DS0 64 kbps DS0 8 bits en 125
microsec. ou 8000 8 bits par sec.
12
T3
24 DS0 T1
4 T1 T2
7 T2 T3
T1
1 2 . . . 23 24
T2
6.312 Mbps
T3
44.736 Mbps
T3 28 24 672 DS0
13
UUNET
14
Couche 2
Types dencapsulation
  • HDLC (High level Data Link Control)
  • PPP (Point to Point Protocol)
  • Frame Relay
  • LAPD ISDN
  • LAPB X.25

15
HDLC
16
Frame Relay
17
Encapsulation PPP
18
Encapsulation Comparaison
19
Couche 3
  • IP Orienté sans connexion (datagrammes)
  • (connectionless)
  • X.25 Orienté connexion (PVC ou SVC)
    (connection oriented)

Note FR et ATM ne font rien à la couche 3
20
Connexions dédiées (louées)
Rentable lorsquil y a peu de sites à relier.
21
Commutation de circuits(Circuit switching)
Ex PSTN, ISDN
22
Commutation de circuits(Circuit switching)
  • Établissement du circuit
  • Canal dédié pour la durée de lappel
  • Délai minimal et constant
  • Redondance minimale
  • No 1 pour voix et vidéo
  • Inefficace pour le data (largeur de bande)

23
Commutation de paquets (Packet Switching)
  • La nature du data est bien différente de
    celle de la voix
  • Le débit numérique dune voix est constant et
    ne peux
  • tolérer des délais variables.
  • Le trafic généré par des PC est sporadique
    (bursty) et saccomode très bien des délais
    variables
  • La commutation de paquets a été conçue pour
    répondre à ce
  • type de trafic (bursty)
  • Premier principe Partage de la bande passante

24
Commutation de paquets (Packet Switching)
  • 2 modes de transport
  • - Datagrammes (Connectionless) ex. IP Le
    paquet improvise son chemin sans trop savoir par
    où il passera.
  • - Circuits virtuels (Connection oriented) Le
    chemin est tracé avant de partir.

Il y a deux types de circuits virtuels a)
Permanent (PVC) b) Commuté (SVC)
25
X.25
  • Orienté connection
  • Data seulement
  • Pesant (beaucoup de overhead)
  • 64 kbps (DS0)
  • Sécure (détection et correction derreur)
  • Premier système de comm. de paquets.
  • Couches 1, 2 et 3.

26
Relais de Trames (Frame Relay)
  • X.25 amélioré (moins de redondance)
  • Couches 1 et 2
  • Typiquement sur T1 mais jusquà T3
  • Détection derreur (pas de correction).
  • Trames de longueur variable

27
(No Transcript)
28
ATM Asynchronous Transfer Mode
  • Petites cellules (paquets) de 53 octets (48 de
    data)
  • Vitesses très élevées (OC-3, OC-12 et plus)
  • Transport de la voix, du vidéo et du data
    (Broadband ISDN).
  • Cher

29
(No Transcript)
30
Matériel des réseaux étendus
  • Le routeur offre des services de routages au
    niveau de la couche 3.
  • Les commutateurs (switch) permettent les
    connections sur les WANs en agissant à la couche
    2.
  • Les modems fournissent linterface avec les
    services à fréquence vocale CSU/DSU pour T1 ou
    TA/NT1pour ISDN
  • Le serveur de communication assure les fonctions
    de Dial-in et dial-out pour le DDR.

31
Exemple
32
Exemple (suite)
33
Exemple (suite)
34
  • Coût annuel (en 1996)
  • Lignes dédiées 100 k par an
  • FR 70 k par an

A cost comparison shows that the frame relay
network saves between 26,872 and 37,192 in the
first year, and 31,872 and 42,192 per ongoing
year, as compared to the leased-line alternative.
