Le microscope

1

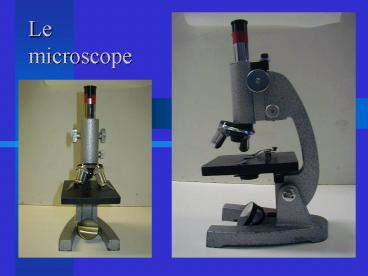

Le microscope
2
Les éléments constitutifs

• Un oculaire

• Un objectif

3
L objectif

• C est une lentille convergente de courte
  distance focale (quelques mm)?
• Un objet placé près de son foyer objet donne une
  image intermédiaire agrandie et renversée
• Le grandissement de l objectif est noté ?1
• Un dispositif de rotation permet de changer
  l objectif.

4
L oculaire

• C est une lentille convergente de plus grande
  distance focale (quelques cm)?
• Il sert de loupe en grossissant limage
  intermédiaire donnée par l objectif
• Le grossissement de l oculaire est noté ?2.

5
Caractéristiques d un microscope

• L intervalle optique??
• La latitude de mise au point
• Le cercle oculaire
• Le grossissement standard G

6
L intervalle optique ?

• C est la distance qui sépare le foyer image de
  l objectif du foyer objet de l oculaire
• Cette distance est fixe ? ? 20 cm

F 2
F 1
7
La latitude de mise au point

• Un dispositif avec une vis micrométrique permet
  de régler la distance entre l objet et
  l objectif.
• En agissant sur la vis, on place lobjet près du
  foyer objet de l objectif l image finale est
  rejetée à l infini.

8
Le cercle oculaire

• C est l image de l objectif à travers
  l oculaire.
• L il doit être placé dans le cercle oculaire
  pour recevoir toute la lumière provenant de
  l objet.

9
Le grossissement standard G

• C est un nombre qui dépend

• Du grandissement ???de l objectif

• Du grossissement ?2 de l oculaire

G l??l . l?2l
Il se calcule par la relation
