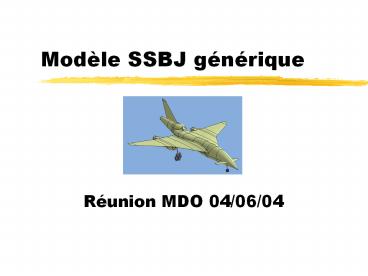

Modèle SSBJ générique

• Réunion MDO 04/06/04

2
Vue générale
idéalisation
Modèle Catia V5
3
Voilure géométrie
paramètres de définition - surface Sref -
flèche ?0 et ?100 - effilement ?Ctip/Cr -
épaisseur relative t/c
4
Fuel voilure
5
Fuselage géométrie
6
Nacelle géométrie
7
Masse avion

• Masse passagers Mpax Npax(115 130)
• Masse avionique Ma400
• Masse fuel Mfuel 0.79 Volfuel
• Masse avion
• Mavion1.03(MpaxMstrucMaMfuel1.3Mmot)

8
Masse structure
9
Masse moteur
TSLS poussée Sea Level Static (alt0, M0) M
max(Mmaxi,1) BPR By Pass Ratio (taux de dilution)
10
Rayon action
gt Il reste à déterminer Cx et Cs !
11
Aérodynamique GV

• Trainée visqueuse
• Trainée onde
• volume fuselage
• volume nacelle
• volume voilure / dérive
• Trainée due à la portance (voilure)
• trainée induite
• trainée d onde

12
frottement

• Surfaces à prendre en compte
• fuselage (longueur fuselage)
• voilure (cma)
• dérive (cma)
• nacelles (longueur nacelle)

13
Trainée d onde volume

• Surface de révolution
• fuselage et nacelles
• voilure/dérive

14
Trainée due à la portance

• Trainée induite
• Trainée d onde

15
Perfo basse vitesse

• Vitesse approche
• distance décollage

16
Moteur
Double flux mélangé
Chambre de combustion
Mélangeur
Turbine BP
Tuyère CV-DV
Compresseur HP
Fan
Turbine HP
Paramètres de conception
Tt3 1200F
Taux de dilution
Température entrée turbine
Taux de compression
17
Moteur Niveau 2
Modèle N1
Modèle N2
18
Acoustique

• Trajectoires
• sources
• jet
• fan
• aéro
• 1er temps
• jet uniquement
• latéral
• survol

19
Acoustique jet

• Bruit de jet dépend
• vitesse jet
• densité
• température
• diamètre
• ex Stones

20
Multiniveaux

• Aérodynamique N1--gtN2 Optimisation
• structures N1--gt N2 Optimisation
• acoustique N2--gt N3 (dispositif absorbants)

21
En cours...

• Prototype fortran N1
• optimiseur avec contraintes
• équalité (interne--gt Newton modifié)
• inégalité feasible directions, SQP
• pb reconfigurable facilement (préprocesseur)
• Analyse N2
• aéro trainée intégration motrice
• structure prise en compte de la cambrure
•  Constraint Explorer  (algèbre d intervalle)
• modèle N1 simplifié
