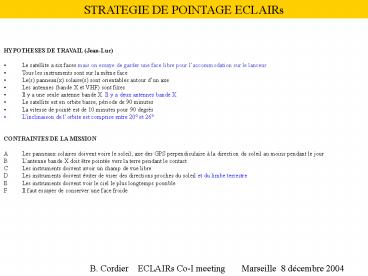

STRATEGIE DE POINTAGE ECLAIRs

• HYPOTHESES DE TRAVAIL (Jean-Luc)
• Le satellite a six faces mais on essaye de garder
  une face libre pour laccommodation sur le
  lanceur
• Tous les instruments sont sur la même face
• Le(s) panneau(x) solaire(s) sont orientables
  autour dun axe
• Les antennes (bande X et VHF) sont fixes
• Il y a une seule antenne bande X. Il y a deux
  antennes bande X
• Le satellite est en orbite basse, période de 90
  minutes
• La vitesse de pointé est de 10 minutes pour 90
  degrés
• Linclinaison de lorbite est comprise entre 20
  et 26
• CONTRAINTES DE LA MISSION
• A Les panneaux solaires doivent voire le soleil,
  axe des GPS perpendiculaire à la direction du
  soleil au moins pendant le jour
• B Lantenne bande X doit être pointée vers la
  terre pendant le contact
• C Les instruments doivent avoir un champ de vue
  libre
• D Les instruments doivent éviter de viser des
  directions proches du soleil et du limbe
  terrestre

B. Cordier ECLAIRs Co-I meeting
Marseille 8 décembre 2004
2
STRATEGIE DE POINTAGE ECLAIRs
Définition des Axes X axe optique des
télescopes -X face froide Y axe de rotation du
GPS Z axe côté solaire jour, côté terre
nuit -Z axe côté terre jour, sidéral nuit
Z
La rotation du GPS selon Y permet de compenser un
dépointage de laxe X dans le plan XZ pour éviter
le soleil et le limbe terrestre Implantation
Bande X sur les faces Y et Z Implantation VHF
sur la face Z, -Z
X
Y
B. Cordier ECLAIRs Co-I meeting
Marseille 8 décembre 2004
3
STRATEGIE DE POINTAGE ECLAIRs
Xs
Zs
Soleil
La précession des nuds nodaux plus lévolution
des saison, vont faire évoluer l angle azimutal
du soleil de 40. Pour pouvoir satisfaire les
contraintes observationnelles (angle par rapport
au soleil et angle par rapport au limbe
terrestre) le satellite devra dépointer par une
rotation selon laxe Y.
B. Cordier ECLAIRs Co-I meeting
Marseille 8 décembre 2004
4
STRATEGIE DE POINTAGE ECLAIRs
CONCLUSIONS Si on sarrange pour viser le pôle
écliptique on devrait saffranchir des planètes
et de la lune pour lUDV. La solution proposée
permet de satisfaire les contraintes
ABCDE de maintenir une direction de visée la
plus stable possible pendant plusieurs
orbites Une lente correction selon X (1 par
jour) devrait permettre de rattraper la dérive
due à la rotation de la terre autour du
soleil Des corrections lentes selon Y
devraient permettrent de compenser la dérive
azimutale du soleil et doptimiser laxe de
visée afin déviter le limbe terrestre
Nécessité de séquiper au plus tôt pendant la
phase A dun logiciel daide à la
programmation
B. Cordier ECLAIRs Co-I meeting
Marseille 8 décembre 2004
5
STRATEGIE DE POINTAGE DE SWIFT
Objectif principal de SWIFT réagir en temps
réel à une source transitoire détectée par
BAT Des que BAT localise la source avec une
précision de 1-4 arcmin, cette position est
distribuée par le GCN dans les 20s suivant la
détection. Le logiciel de bord détermine si le
suivi de la source est réalisable en fonction des
contraintes instrumentales Le logiciel de bord
détermine si le suivi de la source est
prioritaire par rapport à la tache en cours. Si
le suivi de la source est autorisé, le satellite
pointe dans la boite derreur BAT (déplacement 1
par seconde). Cible atteinte entre 20 et 70s.
Observations X et Optiques dans la phase finale
de lémission prompte dans 30 des cas.
B. Cordier ECLAIRs Co-I meeting
Marseille 8 décembre 2004
6
STRATEGIE DE POINTAGE DE SWIFT
Satellite stabilisé trois axes Périodes
dobservation de 20 minutes (contrainte de
lorbite basse) Observation dune source étalée
sur plusieurs orbites et plusieurs
jours Observation de plusieurs sources
entremêlées pour permettre le suivi parallèle
Le programme dobservation est préparé en
utilisant le logiciel Tako développé par le
Goddard
B. Cordier ECLAIRs Co-I meeting
Marseille 8 décembre 2004
7
STRATEGIE DE POINTAGE DE SWIFT
Orbite et contraintes
Orbite basse, altitude 600km, inclinaison 22,
période 95 minutes, occultation par la terre
Contraintes observationnelles Décalage
angulaire des axes optiques de BAT, XRT et
UVOT 45 du soleil, 30 du limbe terrestre, 30
de la lune La caméra UVOT doit éviter les objets
brillants du systèmes solaires Venus 5
degrees Jupiter 4.5 degrees Mars 3.5
degrees Saturn 2 degrees Uranus
FoV Neptune FoV Vesta FoV Ceres FoV Juno
FoV Pallas FoV La caméra UV exclut de son FOV
(17x17 arcmin) toutes les étoiles de Vlt10 et les
étoiles variables de Vmaxlt10 ? 80 du ciel de
BAT est visible
B. Cordier ECLAIRs Co-I meeting
Marseille 8 décembre 2004
8
STRATEGIE DE POINTAGE DE SWIFT
Anomalie sud-atlantique
Passage dans lanomalie pendant 5 orbites
consécutives par jour. Pas de problème pour
BAT Les protons de haute énergie dégradent la
résolution en énergie de la caméra XRT. Le
problème est minimisé par la température de
fonctionnement.Lacquisition de données est
coupée pendant les passages pour éviter la
saturation de la télémétrie Pour protéger la
caméra UVOT, lobturateur est fermé et la tension
de la cathode est coupée.
B. Cordier ECLAIRs Co-I meeting
Marseille 8 décembre 2004
9
STRATEGIE DE POINTAGE DE SWIFT
Comparaison avec ECLAIRs Pour la stratégie de
pointage, la différence majeure est le champ de
la caméra visible (17x17 arcmin à comparer avec
20x40) Les contraintes de SWIFT appliquées à
ECLAIRs excluent lécliptique et le plan
galactique du FOV de LUDV Lobjectif grand
champ dECLAIRs complique les mouvements du
satellite Nécessité de séquiper au plus tôt
pendant la phase A dun logiciel daide à la
programmation Une étude sur limpact de
lanomalie sud-atlantique sur les CCDs de LUDV
est à réaliser
B. Cordier ECLAIRs Co-I meeting
Marseille 8 décembre 2004
10
Z
X
Y
