Title: GEOLOGIE GENERALE


1

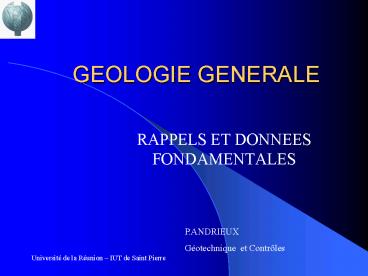

GEOLOGIE GENERALE
  • RAPPELS ET DONNEES FONDAMENTALES

P.ANDRIEUX Géotechnique et Contrôles
2
PLAN GENERAL
  • 1ere Partie - Les minéraux -
  • Les associations atomiques
  • rappel de la constitution atomique
  • Les édifices cristallins
  • La géométrie cristalline
  • Les mailles et réseaux
  • Les sept systèmes cristallins
  • La forme géométrique des cristaux

3
PLAN GENERAL
  • Les principaux minéraux de lécorce terrestre
  • Les silicates
  • Nesosilicates
  • Sorosilicates
  • Cyclosilicates
  • Inosilicates
  • tectosilicates
  • Phyllosilicates
  • Minéraux non-silicates
  •

4
PLAN GENERAL
  • 2eme Partie - La pétrologie
  • Définition
  • Les roches Éruptives et magmatiques
  • Généralités
  • Classification
  • Les roches sédimentaires
  • Généralités
  • Formation
  • Classification
  • Stratigraphie

5
PLAN GENERAL
  • Le roches métamorphiques
  • Généralités
  • Classification

6
PLAN GENERAL
  • 3eme Partie Constitution du Globe terrestre -
    Formation des reliefs
  • Généralités Léchelle des temps géologiques
  • Tectogénèse Formation des reliefs
  • Principes de géologie

7
PLAN GENERAL
  • 4eme Partie La géologie appliquée
  • Généralités
  • La géologie du génie-civil
  • Investigations - Objectifs - Objets et
    méthodes
  • Moyens

8
Définitions..
  • Définition de la géologie et du géologue
  • La Géologie (de ge, terre et logos, discours) est
    la science qui traite de la constitution physique
    du globe terrestre. Elle en étudie les
    différentes couches, examine les changements qui
    s'y sont produits et cherche les causes qui ont
    pu agir.
  • Le Géologue est donc le petit bonhomme avec un
    petit chapeau, des pataugas et un petit marteau à
    la recherche des traces lui permettant de
    comprendre et danalyser ces causes à toutes les
    échelles.

9
1ere Partie - Les minéraux
  • Les associations atomiques
  • rappel de la constitution atomique

10
1ere Partie - Les minéraux
  • Nous savons tous que les matériaux de notre
    planète sont constitués d'éléments chimiques,
    comme l'hydrogène, l'oxygène, le fer, le nickel,
    etc.... Il y en a 106 dans le tableau périodique
    des éléments de Mendeleev.

11
(No Transcript)
12
1ere Partie - Les minéraux
  • L'atome consiste en un noyau central composé de
    protons (charges positives) et de neutrons
    (aucune charge), entouré d'électrons (charge
    négative) qui gravitent autour du noyau. Toute la
    masse est concentrée dans le noyau, les électrons
    ayant une masse négligeable. La masse atomique
    d'un atome est donc donnée par la masse du noyau,
    soit le nombre de protons le nombre de
    neutrons. Chaque atome possède un numéro atomique
    qui est donné par le nombre de protons.

13
1ere Partie - Les minéraux
  • Les édifices cristallins
  • Si on monte d'un cran dans l'organisation de la
    matière, il y a les molécules qui sont formées
    d'un assemblage d'atomes qui sont liés entre eux
    par deux principaux types de liens
  • les liaisons ioniques
  • les liaisons covalentes.

14
1ere Partie - Les minéraux
  • Le lien ionique est assuré par un transfert
    d'électron(s) d'un atome à l'autre. Si lon
    examine l'exemple du sel (NaCl) le transfert
    d'un électron du sodium (Na) au chlore (Cl)
    produit une molécule stable, le chlorure de
    sodium (NaCl), dans lequel les atomes sont sous
    leur forme ionique (les ions Na et Cl-).

15
(No Transcript)
16
1ere Partie - Les minéraux
  • Dans le lien covalent, les atomes s'unissent par
    partage d'électrons.
  • C'est le cas, par exemple, des gaz hydrogène
    (H2), Oxygène (O2) et chlore (Cl2).

17
(No Transcript)
18
1ere Partie - Les minéraux
  • Encore un cran au-dessus des molécules, on a les
    minéraux. Ceux-ci sont constitués d'atomes et de
    molécules, et se définissent sur deux critères
    indissociables
  • La composition chimique
  • la structure atomique.
  • En simplifiant, on peut dire que le minéral,
    c'est la matière ordonnée. Le minéral halite est
    un exemple simple qui illustre bien la dualité de
    la définition de l'espèce minérale. Sa
    composition chimique est NaCl, le chlorure de
    sodium (le sel de table!). Le minéral halite
    possède une structure atomique déterminée qu'on
    dit cubique. On l'appelle cubique parce que
    l'arrangement des atomes, en alternance régulière
    entre les Cl et les Na, forme une trame cubique

19
En réalité, les ions sont tassés les uns sur les
autres, mais conservent toujours la même
structure
20
1ere Partie - Les minéraux
  • Même si chaque minéral possède une composition
    chimique définie, on admet certaines variations.
    Ainsi, il peut y avoir substitution de certains
    ions pour d'autres. Par exemple, l olivine à la
    composition (Fe,Mg)2 SiO2, ce qui signifie que la
    proportion entre le fer et le magnésium peut
    varier. Les substitutions d'ions dans les
    minéraux sont en grande partie contrôlées par la
    taille et la charge des ions

21
Ainsi, il sera facile de faire des substitutions
d'ions de taille et de charge semblables, comme
de substituer le fer (Fe) au magnésium (Mg), ou
le sodium (Na) au calcium (Ca), mais on pourra
difficilement substituer du potassium (K) ou de
l'oxygène (O) à l'aluminium (Al).
22
1ere Partie - Les minéraux
  • La forme géometrique des cristaux
  • Les mailles et les réseaux
  • La cristallographie est la science qui étudie les
    cristaux
  • Les formes des cristaux ne sont pas quelconques.
    L'existence de ces formes est liée au fait que
    dans certains cas, les minéraux ont suffisamment
    d'espace autour d'eux pour croître et prendre des
    formes qui leur sont propres. Ces formes
    macroscopiques traduisent le fait que les atomes
    sont arrangés à l'échelle microscopique.

23
1ere Partie - Les minéraux
  • Notion de maille    Haüy, le grand
    cristallographe du XIX siècle a fait une
    constatation un cristal fragmenté génère des
    morceaux qui ont la même forme que le cristal
    initial (c'est la loi de stratification
    multiple). Du point de vue géométrique, il existe
    un certain nombre de volumes de base qui
    permettent de remplir un espace tri-dimensionnel
    sans laisser de vides.

24
1ere Partie - Les minéraux
  • La maille est l'enveloppe du plus petit
    parallélépipède de matière cristallisée
    conservant toutes les propriétés géométriques,
    physiques et chimiques du cristal et contenant
    suffisamment d'atomes pour respecter sa
    composition chimique. Pour construire un volume
    de cristal.
  • On va en fait empiler des volumes
    élémentaires cette répétition s'appelle le
    réseau cristallin

25
1ere Partie - Les minéraux
  • Les sept systèmes cristallins
  • On distinguera 7 systèmes cristallins (Pas un de
    plus pas un de moins) conditionnés par les
    relations de symétries de la maille cristalline
    et lorganisation des réseaux cristallins

26
CUBIQUE
ORTHOROMBIQUE
QUADRATIQUE
HEXAGONAL
TRICLINIQUE
MONOCLINIQUE
RHOMBOHEDRIQUE
27
1ere Partie - Les minéraux
  • Tous les minéraux de la création auront des
    formes rapportées à lun de ces systèmes
  • Ex
  • Le Quartz est rhomboédrique
  • Le diamant est cubique
  • Le saphir est cubique
  • Lémeraude est héxagonale

28
1ere Partie - Les minéraux
  • Les principaux minéraux de lécorce terrestre
  • Toutes les roches présentes sur la planète sont
    constituées dassemblages minéraux dont les
    caractéristiques retracent lhistoire de
    cristallisation. Les modes de cristallisation
    dépendent en effet des conditions
    physico-chimiques qui règnent au moment de la
    mise en place des roches.

29
1ere Partie - Les minéraux
  • Les minéraux possèdent des propriétés physiques
    qui permettent de les distinguer entre eux.
  • Couleur
  • Éclat
  • Densité
  • Propriétés optiques
  • Dureté
  • La dureté d'un minéral correspond à sa résistance
    à se laisser rayer. Elle est variable d'un
    minéral à l'autre. Certains minéraux sont très
    durs, comme le diamant, d'autre plutôt tendres,
    comme le talc. Les minéralogistes ont une échelle
    relative de dureté qui utilise dix minéraux
    communs, classés du plus tendre au plus dur, de 1
    à 10. Cette échelle a été construite par le
    minéralogiste autrichien Friedrich Mohs et se
    nomme par conséquent l'échelle de Mohs

30
(No Transcript)
31
1ere Partie - Les minéraux
  • Les Minéraux silicatés

32
1ere Partie - Les minéraux
  • Le tableau ci-dessous présente la proportion des
    éléments chimiques les plus abondants dans la
    croûte terrestre.

33
1ere Partie - Les minéraux
  • On y voit que deux éléments seulement, Si et O,
    comptent pour près des trois quarts (74,3) de
    l'ensemble des matériaux. Il n'est donc pas
    surprenant qu'un groupe de minéraux composés
    fondamentalement de Si et O avec un certain
    nombre d'autres ions et nommés silicates, compose
    à lui seul 95 du volume de la croûte terrestre.

34
1ere Partie - Les minéraux
  • A noter que cette répartition n'est applicable
    qu'à la croûte terrestre. On considère que le
    noyau est composé presque uniquement de fer et de
    nickel, ce qui est bien différent de ce qu'on
    présente ici. Lors de la formation de la terre,
    les éléments légers, comme l'oxygène et le
    silicium ont migré vers l'extérieur, alors que
    les éléments plus lourds, comme le fer, se sont
    concentrés au centre.

35
1ere Partie - Les minéraux
  • Tous les silicates possèdent une structure de
    base composée des ions Si4 et O2-

36
1ere Partie - Les minéraux
  • Les silicates constituent lessentiel des roches
    magmatiques et métamorphiques.
  • La famille des silicates se décline en six
    grandes familles

37
1ere Partie - Les minéraux
  • Les Nésosilicates
  • Tétraédres reliés entre eux par des cations
    Grenats péridots Disthène Sillimanite
    Andalousite

38
1ere Partie - Les minéraux
  • Les Sorosilicates
  • Tétraédres unis par paires avec un atome
    doxygène en commun ( Exemple Epidote)
  • Les cyclosilicates
  • Tétraèdres en anneaux , ils cristallisent souvent
    en prismes ( Tourmalines)

39
1ere Partie - Les minéraux
  • Les Inosilicates
  • Tétraèdres allongés en chaînes simples , dou la
    forme allongée des minéraux (Amphiboles ,
    pyroxènes..)

40
(No Transcript)
41
1ere Partie - Les minéraux
  • Les Phyllosilicates
  • Tétraèdres en feuillets caractéristiques Micas,
    Argiles, .qui leur confère des propriétés
    absorbantes et plastiques

42
(No Transcript)
43
1ere Partie - Les minéraux
  • Les Tectosilicates
  • Tétraèdres reliés par tous leurs sommets dou une
    dureté supérieure et la difficile introduction
    dions au cur de la structure Les quartz ou
    les feldspaths

44
(No Transcript)
45
1ere Partie - Les minéraux
  • Les Minéraux Non-Silicatés

46
1ere Partie - Les minéraux
  • Il sagit de mineraux accesoires,avec pour
    lessentiel des mineraux sédimentaires dont les
    plus répandus
  • Les chlorures
  • Formés par évaporation en milieu marin ou
    lacustre. Le plus commun est le sel gemme
  • Les Sulfures
  • Minéraux de minerais Ex Pyrite (FeS), Galène
    (PbS).

47
1ere Partie - Les minéraux
  • Les carbonates
  • Les plus répandus. Ex la calcite qui compose
    lessentiel des roches sédimentaires

48
(No Transcript)
49
(No Transcript)
50
2eme Partie La Pétrologie
  • Définition
  • Les roches de lécorce terrestre sont classées en
    trois grandes familles distinctes
  • Les roches Magmatiques
  • Les roches sédimentaires
  • Les roches métamorphiques.
  • La pétrologie est la science descriptive de ces
    roches , de leurs origines et de leur évolution.

51
2eme Partie La Pétrologie
  • Les roches éruptives et Magmatiques
  • Généralités
  • Elles présentent en commun la particularité
    dêtre issues de la consolidation dun Magma,
    cest à dire dun liquide renfermant des cristaux
    en proportions variables
  • Classification

52
2eme Partie La Pétrologie
  • Ces magmas transitent depuis le manteau ou la
    croûte terrestre pour se solidifier en surface
    soit sous forme de roches volcaniques, soit en
    cristallisant à lintérieur de la lithosphère et
    former des roches plutoniques.

53
2eme Partie La Pétrologie
  • Il est dusage de différencier les magmas en
    trois séries principales
  • Tholéitiques
  • Alcalines
  • Calco-alcalines

54
2eme Partie La Pétrologie
  • Classification
  • La logique de classification se base sur un
    regroupement génétique des roches au sein des
    séries magmatiques
  • La systématique ( classement - nomenclature ) est
    basée sur la minéralogie et la géochimie

55
(No Transcript)
56
2eme Partie La Pétrologie
  • Structure des roches magmatiques
  • La dimension et larrangement des grains de
    minéraux dépendent des conditions de
    cristallisation Plus le refroidissement est
    lent, plus les cristaux peuvent se développer.

57
2eme Partie La Pétrologie
  • On distinguera 3 grandes catégories
  • La structure vitreuse Dans le cas ou la roches
    est effusive et brutalement refroidie.
  • La structure microristalline La plus grande
    partie des cristaux est visible à lil.Lorsque
    de gros cristaux sont individualisés on parle de
    structure  porphyrique
  • La structure macrocristalline Les cristaux
    peuvent avoir de grande taille ( du mm au cm).
    Lorsque des cristaux de très grande taille
    existent on parle de structure  porphyroïde

58
2eme Partie La Pétrologie
  • Les roches sédimentaires
  • Généralités
  • Par définition, les roches sédimentaires sont
    dites  éxogène , cest à dire formées à la
    surface de la terre, par opposition aux roches
    magmatiques.
  • Elles sont déposés par couches successives,
    parallèles entre elles Cest la stratification.
  • Première conséquence pour leur comportement
    Elles sont anisotropes au plan de la mécanique
    des sols.

59
2eme Partie La Pétrologie
  • Les roches sédimentaires
  • Quelle que soit sont origine, la formation des
    roches sédimentaires repose sur 3 principes
  • Mobilisation
  • Transport et dépôt
  • Diagenèse
  • Formation des roches sédimentaires
  • Pour que les sédiments puissent être transportés,
    il faut quil aient été libérés. Lensemble des
    phénomènes qui libèrent les particules sera
    résumé sous le terme daltération

60
  • On distinguera
  • Laltération physique
  • Désagrégation sous leffet des actions mécaniques
    Eau / Vent / Gel / Dessiccation / Action des
    racines
  • Laltération chimique
  • Souvent associée à laltération physique. Elle
    constitue le processus essentiel de la formation
    des sols. La plus important est lhydrolyse,
    cest à dire lattaque des minéraux par des eaux
    pures ou chargées en CO2.

61
  • Certaines conditions favorisent lhydrolyse dont
  • - La nature des minéraux La quartz est
    quasiment insoluble les ferromagnésiens sont plus
    sensibles..
  • - La taille des minéraux Plus la taille est
    petite, plus la surface spécifique est élevée,
  • - Lactivité bactérienne
  • - La température (qui favorise les réactions
    chimiques)
  • - Le drainage des sols .
  • Les particules issues de laltération sont
    essentiellement des silicates
  • (Minéraux argileux dégradés (Illite) /
    Transformés (Vermiculites) / N2oformés (Kaolinite)

62
  • Les roches sédimentaires
  • Transport et dépôt
  • Ils sera fonction de létat des particules
  • En solution
  • La concentration des ions est variable selon la
    nature des eaux. La précipitation et donc le
    dépôt de minéraux peut se produire dès que le
    seuil de saturation est atteint. La précipitation
    est courante dans la formation des roches
    salines, par contre la fixation des carbonates
    par des organismes est tout aussi fréquente.

63
  • Éléments solides
  • Le transport déléments solides dépend de 2
    paramètres
  • - Spécifiques aux éléments Taille, forme,
    densité
  • - Spécifiques aux agents de transport Vent /
    Eau / Glace
  • Le transport saccompagne dun tri et dune mise
    en forme des éléments dont les lois conditionnent
    la structure sédimentaire finale Dimensions,
    des particules, grano-classement.

64
  • Les roches sédimentaires
  • Diagenèse
  • Il sagit de la phase ultime du phénomène
    sédimentaire La compaction et la transformation
    dun sédiment en roche. Elle se fait par
  • Transformation minérale Destruction de la
    matière organique et dissolution des squelettes
    remplacés par des minéraux
  • Compaction Sous laction de la surcharge litho
    statique liée à lenfouissement des sédiments
  • La Cimentation Le vides seront remplis par des
    éléments en solution ( Silice ou carbonates en
    général)

65
  • Les roches sédimentaires
  • Classification
  • On a vu que le monde des roches sédimentaires est
    complexe. Leur classification aussi
  • La distinction de ces roches reposera sur des
    caractéristiques simples
  • Composition chimique (Siliceuse, Calcaire,
    argileuse..)
  • Origine (Chimique, Détritique, Biologique,..)
  • Taille et nature des éléments.

66
  • Pour la géotechnique, on conservera la
    classification la plus courante qui distingue
  • Les roches terrigènes
  • Formées de matériaux issus de roches émergées. La
    classification est liée à la granulométrie

67
(No Transcript)
68
  • Les roches carbonatées
  • La classification est basée sur la nature du
    ciment et celle des éléments. Selon le
    pourcentage des éléments, les appellation
    suivantes sont retenues
  • de 90 de CaCO3 Calcaire
  • De 70 à 90 Calcaire marneux
  • De 30 à 70 Marne
  • De 10 à 30 Marne argileuse
  • - de 10 Argile

69
  • Les évaporites
  • Elles résultent de lévaporation de leau de mer
    dans des conditions exceptionnelles. Elles ont pu
    être conservées par la protection dhorizons
    imperméables. Les principales sont les anhydrites
    ( Sulfate de calcium), les Gypses ( Forme
    hydratée de lanhydrite) et le sel gemme. Les
    circulations deau dans les évaporites sont à
    lorigine de poches de dissolutions ou  fontis
    qui peuvent créer des effondrements dangereux
    pour les constructions.
  • Les sulfates réagissent avec les aluminates en
    présence deau . (Alcali-réaction). La formation
    dettringite, sel expansif est alors à lorigine
    de désordres importants dans les ouvrages.

70
  • Les Combustibles fossiles
  • On ne retiendra que la série des charbons. Vous
    aurez peu de chances de trouver du pétrole.Les
    roches carbonées proviennent de lévolution de
    débris végétaux sous leffet de lenfouissement.
    Les différents, stades de cette évolution sont
  • Les tourbes
  • Les lignites
  • Les houilles
  • Les anthracites

71
  • Les roches sédimentaires
  • La Stratigraphie
  • Utilisée pour se repérer dans les systèmes
    sédimentaires et identifier des ages et des
    étages les uns par rapport aux autres. Elle se
    base sur trois principes fondamentaux de géologie
  • Le principe de superposition Un couche
    sédimentaire est plus récente que celle qu elle
    recouvre
  • Le principe de continuité Un couche délimitée à
    le même age sur toute son étendue
  • Le principe didentité Deux couches renfermant
    les même fossiles stratigraphique sont de même
    age.

72
  • On distingue alors les notions de
  • Formation Série de couches sédimentaires
    caractéristiques du point de vue lithologique ou
    paléontologique
  • Étage Regroupe une série de formations
    correspondant à une division fondamentale du
    temps en géologie
  • Système Regroupe un ensemble détages
  • Ère Est le plus grand diviseur des temps
    géologiques

73
(No Transcript)
74
(No Transcript)
75
2eme Partie La Pétrologie
  • Les roches Métamorphiques
  • Généralités
  • Organisées dans le cadre des mouvements de
    lécorce terrestre, au hasard des phénomènes
    denfouissement, de compression, les roches
    métamorphiques dérivent de la transformation de
    roches existantes.
  • Au travers de variations de température et de
    pression, la texture et la minéralogie des riches
    évolue, tandis que La composition chimique est
    globalement conservée. Lensemble de ces
    changements est appelé  métamorphisme

76
  • Les roches Métamorphiques
  • Classification
  • Une roche métamorphique dérive toujours dune
    roche antérieure, quelle soit sédimentaire,
    magmatique ou même métamorphique.
  • La classification est en principe basée sur la
    texture des roches,selon quelle est  foliée
    ou non. Dans le détail, on sintéresse à la
    genèse, la minéralogie, les critères hérités
    mais il sera plus simple de ne retenir que les
    formes les plus couramment rencontrées

77
  • Les Gneiss Roches foliées très communes dont
    les minéraux essentiels sont le quartz, les
    feldspaths, les micas. Ils peuvent provenir de
    roches sédimentaires (Para ) ou granitiques
    (ortho)
  • Les granulites proches des gneiss mais soumis à
    des conditions dans lesquelles les micas nont
    pas pu se développer.

78
  • Les Micaschistes Roches à foliation très
    marquée, riches en micas. Dérivent de roches
    riches sédimentaires argileuses
  • Les Quartzites Quasiment que du quartz.
    Proviennent de la recristallisation de gneiss.
  • Les schistes Roches dorigine sédimentaire peu
    métamorphisées. (ex Schistes ardoisiers)

79
  • Les Marbres calcaires ou dolomies
    recristallisés.
  • Les Amphibolites Roches plus ou moins foliées
    ayant subi un fort métamorphisme. Elles sont
    dorigine Para (Pélites/Marnes) ou Ortho
    (Basaltes/ Diorites..)
  • Les Migmatites à la limite entre les roches
    métamorphique et magmatiques puisquelles ont
    subi une fusion partielle. Comportent des parties
    granitiques et gneissiques
  • LE CYCLE DES ROCHES ET DES MINERAUX

80
(No Transcript)
81
3eme Partie Constitution du Globe Terrestre
  • Généralités
  • Tectogénèse

82
(No Transcript)
83
  • La Dérive des Continents
  • La dérive des continents est une théorie proposée
    au début du siècle par le physicien-météorologue
    Alfred Wegener, pour tenter d'expliquer, entre
    autres, la similitude dans le tracé des côtes de
    part et d'autre de l'Atlantique, une observation
    qui en avait intrigué d'autres avant lui.

84
  • 1. Le parallélisme des côtes.
  • Il y a par exemple, un net parallélisme des
    lignes côtières entre l'Amérique du Sud et
    l'Afrique.

85
(No Transcript)
86
  • La correspondance des structures géologiques.
  • Cela n'est pas tout que les pièces d'un puzzle
    s'emboîtent bien, encore faut-il obtenir une
    image cohérente. Dans le cas du puzzle des
    continents, non seulement y a-t-il une
    concordance entre les côtes, mais il y a aussi
    une concordance entre les structures géologiques
    à l'intérieur des continents, un argument lourd
    en faveur de l'existence du mégacontinent Pangée.
  • La correspondance des structures géologiques
    entre l'Afrique et l'Amérique du Sud appuie
    l'argument de Wegener. La situation géographique
    actuelle des deux continents montrent la
    distribution des anciens blocs continentaux
    (boucliers) ayant plus de 2 Ga (milliards
    d'années).

87
(No Transcript)
88
LA FORMATION DES RELIEFS
  • S'il est une question qui a longtemps embarassé
    les géologues, c'est bien la formation des
    grandes chaînes de montagnes, comme les
    Rocheuses, les Alpes, les Himalayas ou les
    Appalaches. Tout modèle explicatif de la
    formation d'une chaîne de montagnes se doit
    d'expliquer, puis d'intégrer, chacun des
    principaux attributs qui caractérisent toutes les
    grandes chaînes.
  • 1) Les roches sédimentaires, c'est-à-dire ces
    roches qui proviennent de la transformation de
    sédiments comme les sables et les boues, sont
    très abondantes dans les chaînes de montagnes et
    contiennent des fossiles d'organismes marins, ce
    qui implique que les sédiments dont elles sont
    dérivées se sont déposés dans un milieu marin de
    plus, leur composition montre qu'une grande
    partie de ces sédiments se sont déposés dans un
    bassin océanique. Première conclusion avant de
    se retrouver dans une chaîne de montagnes, tout
    le matériel sédimentaire se trouvait dans un
    océan.

89
  • 2) Il y a aussi des roches métamorphiques dans
    les chaînes de montagnes, ces roches qui sont
    d'anciennes roches sédimentaires ou ignées
    transformées sous l'effet de températures et de
    pressions très élevées. Ces roches métamorphiques
    occupent une portion bien définie de la chaîne de
    montagnes. Il faut savoir que le lieu dans la
    croûte terrestre où il existe à la fois des
    températures et des pressions très élevées, c'est
    en profondeur, à au moins quelques kilomètres
    sous la surface. Seconde conclusion les roches
    métamorphiques résultent de la transformation des
    roches sédimentaires et ignées de la chaîne de
    montagnes, en profondeur, dans la croûte
    terrestre.

90
  • 3) Un autre attribut important des chaînes de
    montagnes, c'est qu'elles contiennent souvent des
    lambeaux de croûte océanique (basaltes) coincés
    dans des failles. Troisième conclusion non
    seulement, les sédiments qui forment la chaîne de
    montagnes se sont-ils déposés dans un bassin
    marin, mais aussi, sur de la croûte océanique
    basaltique.
  • 4) S'il est une caractéristique commune à toutes
    les grandes chaînes de montagnes, c'est bien le
    fait que les roches y sont déformées à des degrés
    divers. Depuis longtemps, les géologues qui
    étudiaient la géométrie de la déformation dans
    les chaînes de montagnes savaient bien qu'il
    fallait des forces de compression latérales pour
    produire une telle géométrie. Il leur fallait
    donc trouver un mécanisme responsable de ces
    compressions. Il leur fallait aussi trouver un
    mécanisme responsable du soulèvement de tout ce
    matériel déposé dans un bassin océanique qui
    compose la chaîne.

91
  • Les schémas qui suivent illustrent les grandes
    étapes de la formation d'une chaîne de montagnes.
    Partons de ce qu'on appelle une marge
    continentale passive, comme par exemple celle de
    l'Atlantique actuelle, où s'accumule sur le
    plateau continental et à la marge du continent un
    prisme de sédiments provenant de l'érosion du
    continent.

92
(No Transcript)
93
(No Transcript)
94
(No Transcript)
95
(No Transcript)
96
(No Transcript)
97
(No Transcript)
98
(No Transcript)
99
  • Les mécanismes de base

100
(No Transcript)
101
(No Transcript)
102
(No Transcript)
103
4eme Partie La Géologie Appliquée
  • Généralités
  • La Géologie du Génie-Civil
  • Les investigations Objets Méthodes
  • Moyens

104
Reconnaissances géotechniques
  • A - GENERALITES
  • LA GEOTECHNIQUE INTERVIENT DANS TOUS LES DOMAINES
    DE LA CONSTRUCTION, DEPUIS LE BATIMENT JUSQU'AU
    GENIE CIVIL EN PASSANT PAR LES ROUTES, LES
    OUVRAGES D'ART, LES EQUIPEMENTS DINFRASTRUCTURE
    QUELQU'ILS SOIENT..

105
Reconnaissances géotechniques
  • LES MAITRES DOUVRAGES PUBLICS SONT ASSUJETTIS A
    UNE OBLIGATION LEGALE VIS A VIS DES ETUDES
    GEOTECHNIQUES ..

106
Reconnaissances géotechniques
  • D OU LA NECESSITE DE PRENDRE EN COMPTE LE
     RISQUE SOL  .

107
Reconnaissances géotechniques
  • LA GEOTECHNIQUE COMPREND
  • L'ETUDE DES SOLS D'UN POINT DE VUE DESCRIPTIF. IL
    SAGIT DE GEOLOGIE PURE IMPLIQUANT DES NOTIONS DE
    PETROGRAPHIE (CONNAISSANCE DES ROCHES), PEDOLOGIE
    (CONNAISSANCE DES SOLS), GEOMORPHOLOGIE (GENESE
    DES RELIEFS), HYDROGEOLOGIE
  • L'ETUDE DES CARACTERISTIQUES MECANIQUES DES SOLS,
  • L'ANALYSE DES INTERACTIONS SOL-STRUCTURES

108
Reconnaissances géotechniques
  • LES OBJECTIFS
  •   L'OBJECTIF DE LA DEMARCHE D'ETUDE GEOTECHNIQUE
    EST DE FOURNIR LA MEILLEURE REPONSE QUI SOIT A
    L'ADEQUATION DU PROJET A SON ENVIRONNEMENT
    IMMEDIAT, SINON DE DRESSER LA LISTE AUSSI
    EXHAUSTIVE QUI SOIT DES TECHNIQUES ET METHODES A
    METTRE EN OEUVRE POUR GARANTIR
  • D'ABORD LA FAISABLITE D'UN PROJET
  • ENSUITE SA STABILITE ET SA PERENNITE DANS LE
    TEMPS.
  • IL EST INDISPENSABLE DE FOURNIR AU PROJETEUR OU
    AU MAITRE DOEUVRE LES ELEMENTS DE CHOIX ET
    DIMENSIONNEMENT DES STRUCTURES.

109
Reconnaissances géotechniques
  • CE POINT IMPLIQUE DE FAIT QUE LES ETUDES DE SOLS
    DOIVENT ETRE ANTERIEURES AUX ETUDES DE STRUCTURES
    ET NON PAS S'ADAPTER AUX CONTRAINTES DU BATI CAR
    NOUS N'AVONS PAS LES MOYENS DE MODIFIER LA NATURE
    ET L'ETAT DES SOLS ET DES SOUS-SOLS
  • TROP SOUVENT, LA DEMARCHE D'INSERTION D'UNE ETUDE
    GEOTECHNIQUE DANS UN DOSSIER EST GUIDEE PAR DES
    IMPERATIFS TRES ELOIGNES DE L'INFORMATION
    RECHERCHEE, (SOUVENT JUGEE SUPERFLUE) ET EN
    PARTICULIERS PAR DES QUESTIONS D'ASSURANCES OU DE
    RESPONSABILITES SOULEVEES PAR LE MAITRE D OEUVRE
    LARCHITECTE OU. LASSUREUR.

110
Reconnaissances géotechniques
  • LES QUESTIONS ..
  • QUELS SONT LES MOYENS NECESSAIRES A MOBILISER
  • A QUELS MOMENT IL FAUT LES METTRE EN OEUVRE POUR
    OPTIMISER LA DEMARCHE GEOTECHNIQUE ET L'INTEGRER
    AU MIEUX A L'ENSEMBLE DE LA DEMARCHE PROJET ?

111
Reconnaissances géotechniques
  • LARCHITECTURE ET
  • L ORGANISATION DES ETUDES
  • LA DEMARCHE IDEALE DETUDE PEUT ETRE DECOMPOSEE
    EN PLUSIEURS PHASES, CORRESPONDANT CHACUNE A UN
    ETAT D'AVANCEMENT DONNE DU PROJET ET DONC A UN
    BESOIN DINFORMATION ET DE PRECISION DIFFERENT
    DES INFORMATIONS.

112
Reconnaissances géotechniques
  • DES ETAPES ESSENTIELLES POUR CHACUNE DES PHASES
    DE PROJET
  • Ä LE CONTENU DES INVESTIGATION,
  • Ä LA DUREE ET LES MODALITES D'INTERVENTIONS
    NECESSAIRES,
  • Ä LE COUT APPROXIMATIF.
  •

113
Reconnaissances géotechniques
  • QUELLES SONT CES ETAPES
  • F LETUDE OU EXAMEN DU SITE
  • F LES ETUDES DE FAISABILITE
  •
  • F LES ETUDES DE DEFINITION
  •
  • F LES SUIVIS DE TRAVAUX ET LES ETUDES ULTERIEURES
    EN PHASE CHANTIER

114
Reconnaissances géotechniques
  • L'ETUDE OU EXAMEN DU SITE - ENQUETE PRELIMINAIRE
  • QUAND ?
  •
  • DES LES PHASES PRE-OPERATIONNELLES, VOIRE LES
    LEVEES D'OPTION OU MEME D'ACQUISITION, UN SIMPLE
    EXAMEN DU SITEASSOCIE A UNE BONNE CONNAISSANCE DE
    LA GEOLOGIE GENERALE DE LA REGION ET DES
    PROBLEMES COURAMMENT RENCONTRES PEUT PERMETTRE
    D'EVI'IER BIEN DES DESAGREMENTS
  • -ZONES DE GLISSEMENTS DE TERRAINS ANCIENS OU
    ACTIFS,
  • -PRESENCE CONNUE DE CAVERNES OU DE POCHE
    KARSTIQUES,
  • -RISQUES D'INONDATION
  • -ANCIENNES DECHARGES
  • -SOLS COMPRESSIBLES OU GONFLANTS......

115
Reconnaissances géotechniques
  • OBJECTIFS
  • LES OBJECTIFS RECHERCHES SONT DAPPREHENDER A
    PRIORI LES PROBLEMES POSES PAR LE SITE POUR
    SIMPLEMENT NE PAS SE TROMPER DE TERRAIN OU AIDER
    A CHOISIR LA BONNE OPTION DE PROJET PAR RAPPORT
    AU SITE, VOIRE MEME D'ORIENTER LA PROGRAMMATION
    OPERATIONNELLE.
  • COMMENT
  • A CE STADE DES ETUDES, UN SIMPLE EXAMEN VISUEL DU
    SITE, ALLIE A UN BONNE CONNAISSANCE GEOLOGIQUE D
    'ENSEMBLE SONT SUFFISANTS POUR DONNER UN AVIS
    CLAIR ET CIRCONSTANCIE. L'NVESTISSEMENT RESTE
    DONC MINEUR VIS A VIS DE LIMPACT POSSIBLE SUR
    LES PROJETS .
  • LES DELAIS DE MISE EN OEUVRE SONT EXTREMEMENT
    COURTS -NORMALEMENT INFERIEURS A UNE SEMAINE -
    SAUF NECESSITE DE RECHERCHES SPECIFIQUES
    (-ANALYSE DES DOCUMENTS EXISTANTS (CARTES
    GEOLOGIQUES - CARTES ZERMOS - STPC....)

116
Reconnaissances géotechniques
  • LES ETUDES DE FAISABILITE
  • QUAND ?
  • ELLES DOIVENT INTERVENIR DES L'ETABLISSEMENT DU
    PROGRAMME DAMENAGEMEN T.
  • IL S AGIT D'INTERVENTIONS DESTINEES A FIXER LE
    CADRE GENERAL DANS LEQUEL VA
  • S'INCRIRE UN PROJET ET DONC LES CONTRAINTES DE
    SITE A PRENDRE FN COMPTE.
  • UNE ETUDE DE FAISABILITE DOIT DONC ETRE AU MOINS
    CONTEMPORAINE DE L'ESQUISSE ARCHITECTURALE POUR
    UN BATIMENT, VOIRE AU MIEUX DE L'ELABORATION DE
    DOSSIER DE NIVEAU AVANT PROJET (A P S.)
  •

117
Reconnaissances géotechniques
  • LES OBJECTIFS
  • UNE ETUDE DE FAISABILITE OU RAPPORT D'ETUDE
    GEOTECHNIQUE DANS LA CLASSIFICATION DES ETUDES
    NORMALISEES (AFNOR/USG), DOIVENT PERMETTRE DE
    CARACTERISER L'ENVIRONNEMENT GEOLOGIQUE DU PROJET
    ET POSITIONNER LES DIFFICULTES D'ORDRE
  • MORPHOLOGIQUE (PENTES/BLOCS/CAVITES...)
  • LITHOLOGIQUES (NATURE DES FORMATIONS, EPAISSEURS,
    GLISSEMENTS, TERRASSEMENTS, AMELIORATION DES
    SOLS...)
  • HYDROGEOLOGIQUE (NAPPES, VENUES D'EAU, SOURCES,
    DRAINAGES...)
  • CONSTRUCTIVES (FONDATIONS, SOUTENEMENTS...)
  • CES INFORMATIONS DOIVENT ETRE INTEGREES A
    L'ELABORATION DU PLAN DE MASSE ET A LA DEFINITON
    DES CONTRAINTES D'AMENAGEMENT (NIVEAUX DE
    PLATE-FORME / MODALITES DE 'TERRASSEMENTS /
    PRINCIPES GENERAUX D'ADAPTATION AU SOL ET DE
    FAISABILITE OU NON FAISABILITE...)

118
Reconnaissances géotechniques
  • COMMENT
  • LA CONDUITE DE CETTE PHASE D'ETUDE IMPLIQUE TOUT
    D'ABORD LA MISE AU POINT D'UN PROGRAMME DE
    RECONNAISSANCE ADAPTE AU PROBLEME POSE. CETTE
    MISSION DEVRAIT ETRE LA PREMIERE TACHE DU
    GEOTECHNICIEN, ETABLIE EN RAPPORT AVEC LA
    MAITRISE D'OEUVRE OU LE MAITRE D'OUVRAGE.PAR LA
    SUITE, L'OBTENTION DES DONNEES NECESSITE LA
    CONDUITE D'UNE CAMPAGNE DE RECONNAISSANCE
    COMPORTANT
  • DES ESSAIS EN PLACE (SONDAGES ET ESSAIS
    MECANIQUES)
  • DES ESSAIS DE LABORATOIRE SUR ECHANTILLONS
    PRELEVES
  • DE L'INGENIERIE DE DEFINITION OU DE
    DIMENSIONNEMENT SELON LES CAS.
  • LE DELAI APPROXIMATIF DE CES ETUDES VARIE DE 2A 3
    SEMAINES SELON LEUR CONTENU ET NECESSITE DE
    L'INTERVENTION D'UN INGENIEUR SPECIALISE OU D'UN
    CHEF DE PROJET.
  • CES INTERVENTIONS QUI FONT AUSSI BEAUCOUP APPEL A
    L'EXPERIENCE SONT MENEES EN COLLABORATION AVEC
    LES MAÃŽTRE DOEUVRE OU LES CHARGES DOPERATION.

119
Reconnaissances géotechniques
  • LES ETUDES DE DEFINITION OU DE DETAIL
  •
  • QUAND ?
  • A PARTIR DE L'APS ET JUSQU'AU PROJET DE
    DEFINITION ET AU D.C.E ( MAIS AVANT LE
    D.C.E!!!!!), LES ETUDES DE PROJET GEOTECHNIQUE
    OU DE CONCEPTION GEOTECHNIQUE CONSTITUENT EN
    PRINCIPE LE GROS MORCEAU D'UN ETUDE DE SOLS.
  • CELLE-CI EST A REALISER DANS LE CADRE DES
    OPERATIONS DE MAITRISE D'OEUVRE ET DOIVENT ETRE
    UN ELEMENT IMPORTANT DE LA DEFINITION DU PROJET.

120
Reconnaissances géotechniques
  • OBJECTIFS
  • LES OBJECTIFS RECHERCHES SONT ALORS DE FOURNIR
    LES PROGRAMMES DE RECONNAISSANCES DETAILLES,
    ADAPTES PRECISEMENT AU PROJET EN TERMES D'AMPLEUR
    DE RECONNAISSANCE (NOMBRE, NATURE DES ESSAIS,
    PROFONDEURDES SONDAGES)
  • AU TERME DE LA RECONNAISSANCE, LE GEOTECHNICIEN
    DOIT FOURNIR AU PROJETEUR LES ELEMENTS PRECIS
    DE DIMENSIONNEMENT, AINSI QUE LES DISPOSITIONS
    TECHNIQUES PARTICULIERS A RESPECThR VIS A VIS DES
    CONTRAINTES DE SOLS. DANS LE DETAIL, CETTE PHASE
    D'ETUDE DOIT ETRE CELLE QUI FOURNI LES
    DISPOSITIONS FINALES EN MATIERE DE
  • FONDATION ET DE TERRASSEMENTS (NIVEAU D'ANCRAGE,
    CAPACITE PORTANTE AUX DIFFERENTS ETATS LIMITES
    DIMENSIONNEMENT),
  • LES DISPOSITIONS SPECIFIQUES VIS A VIS DES NAPPES
    PAR EXEMPLE
  • LES VALEURS DES ESSAIS ET LES NOTES DE CALCULS
    NECESSAIRES AU BET
  • LES ESTIMATIONS DES QUANTITES, COUTS ET DELAIS
    D'EXECUTION SI NECESSAIRE
  • L'ASSISTANCE TECHNIQUE AU MAITRE D'OUVRAGE POUR
    L'ELABORATION DES PIECES DE MARCHES
  •

121
Reconnaissances géotechniques
  • COMMENT
  • CES ETUDES MOBILISENT GENERALEMENT DES ESSAIS EN
    PLACE ET DES CAMPAGNES DE SONDAGES LOURDES
    (SONDAGES PROFONDS, ESSAIS IN-SITU OU DE
    LABORATOIRE PLUS SOPHISTIQUES) INTERPRETATIONS
    MULTIPLES FAISANT RECCURENCE AVEC LE PROJET
  • LE DELAI D'ETUDE PEUT DEPASSER 1 MOIS SELON LES
    MODALITES ENVISAGEES, LES DIFFICULTES RENCONTRES
    OU L'AMPLEUR DES PROBLEMES POSES.

122
Reconnaissances géotechniques
  • B - METHODES DE RECONNAISSANCE
  •
  • UN PROGRAMME DE RECONNAISSANCES GEOTECHNIQUES
    POSE PLUSIEURS QUESTIONS AU DEPART
  • Ä NATURE DES INVESTIGATIONS
  •
  • LA QUESTION DE NATURE DES INVESTIGATIONS VA
    DEPENDRE DU CONTEXTE GENERAL ET DU PROBLEME POSE
  • ON RETROUVERA TOUJOURS LES MÊME METHODES EN
    GENERAL. CERTAINS DOSSIERS NECESSITERONT
    LINTERVENTION DE MOYENS SPECIALISES
    (GEOPHYSIQUES - DIAGRAPHIES ...)

123
(No Transcript)
124
Reconnaissances géotechniques
  • Ä DENSITE DES SONDAGES ET ESSAIS
  • ELLE DEPEND ESSENTIELLEMENT DU SITE ET DE LA
    QUALITE DU PHASAGE DE LETUDE.
  • M ATTENTION A LA REUNION LA GEOLOGIE EST TRES
     PERTURBEE  ET LES PRINCIPES DE GEOLOGIE NE
    SAPPLIQUENT PAS (CONTINUITE LATERALE ET
    SUPERPOSITION). LA DENSITE DES SONDAGES EST UNE
    NOTION IMPORTANTE ET TRES  SENSIBLE  A
    LEXPERIENCE DU GEOTECHNICIEN.

125
Reconnaissances géotechniques
  • Ä PROFONDEUR DINVESTIGATION
  • TOUJOURS DIFFICILE A ESTIMER  A PRIORI . LA
    ENCORE FONCTION DU SITE ET DES CARACTERISTIQUES
    DU PROJET (CHARGES)
  • POUR MEMOIRE
  • FONDATIONS SUPERFICIELLES 5 FOIS LA LARGEUR
    PRESUMEE DES SEMELLES (SAUF CAS DE COUCHES
    IMCOMPRESSIBLES ET SUFFISAMMENT EPAISSES DALLES
    BASALTIQUES)
  • FONDATIONS PROFONDES 5 METRES SOUS LA BASE
    SUPPOSEE DES PIEUX OU 7 DIAMETRES (DTU 13-2)
  • DANS TOUS LES CAS IL EST IMPORTANT DE DISPOSER DU
    NIVELLEMENT DES POINTS DE SONDAGESDONC DE LA
    TOPO

126
Reconnaissances géotechniques
  • METHODES DE RECONNAISSANCE ET DETUDE
  • ENQUETE PREALABLE
  •
  • LES SONDAGES
  • Ø PUITS A LA PELLE MECANIQUE
  • Ø DESTRUCTIFS
  • Ø CAROTTAGES
  • LES ESSAIS MECANIQUES
  • Ø ESSAIS PENETROMETRIQUES - Norme NF-P 94-115 A
    B
  • Ø ESSAIS PRESSIOMETRIQUES Norme NF P 94-110
  • Ø ESSAIS AU SCISSOMETRE Norme NF P 94

127
Reconnaissances géotechniques
  • LES ESSAIS GEOPHYSIQUES
  • Ø PROSPECTION ELECTRIQUE
  • Ø PROSPECTION SISMIQUE
  • LES ESSAIS DE LABORATOIRE
  • Ø IDENTIFICATION - CLASSIFICATION
  • TENEUR EN EAU
  • GRANULOMETRIE
  • PLASTICITE
  • DENSITE
  •
  • Ø OEDOMETRE
  •
  • Ø CISAILLEMENT

128
Reconnaissances géotechniques
  • C - DIVERS
  •
  • ASPECTS REGLEMENTAIRES RESPONSABILITES
  • Les études géotechniques relèvent des articles
    1792 et suivant du code civil..(contrats de
    louage douvrage) La responsabilité du MO est
    engagée dans le choix de son prestataire
  •

129
Reconnaissances géotechniques
  • NORMALISATION DES MISSIONS DE GEOTECHNIQUE
  • LA NORME NF-P 94-500 AFNOR / USG

130
Reconnaissances géotechniques
  • Phasage
  • LES PRINCIPES PREVUS PAR LA NORME

131
  UNION SYNDICALE GEOTECHNIQUE   SCHEMA
D'ENCHAINEMENT DES MISSIONS GEOTECHNIQUES
132
Reconnaissances géotechniques
  • LE TEXTE DE LA NORME
  • Résume les phases identifiées
  • Précise le contenu des mission
  • Fixe les niveaux de responsabilité des
    intervenants

133
(No Transcript)
134
Reconnaissances géotechniques
  • LES RESERVES DUSAGE
  • Limitent la responsabilité du géotechnicien vis à
    vis des informations quil a eu a sa disposition,
  • Limitent les conditions dutilisation des
    rapports detudes.

135
(No Transcript)
136
Reconnaissances géotechniques
  • PARLONS DARGENT.

137
Reconnaissances géotechniques
  • Coût dinvestissement dun atelier de sondage
    (digne de ce nom)
  • Machine de sondage plus son equipement (tiges
    tubes taillants.. 150 000
  • Atelier dessai pressiometrique 22 000
  • Donc pour un amortissement 5 Ans 150 /jours

138
Reconnaissances géotechniques
  • Coût de fonctionnement
  • Personnel
  • Maintenance
  • Gas-oil
  • 550 /600 /jour

139
Reconnaissances géotechniques
LES ASSURANCES.
Write a Comment
User Comments (0)
About PowerShow.com
