S

1
S

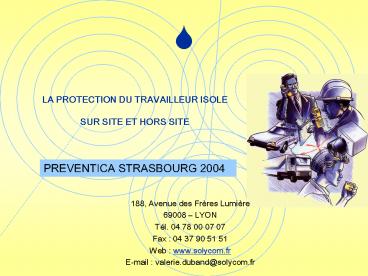

LA PROTECTION DU TRAVAILLEUR ISOLESUR SITE ET
HORS SITE
PREVENTICA STRASBOURG 2004

• 188, Avenue des Frères Lumière
• 69008 LYON
• Tél. [phone]
• Fax [phone]
• Web www.solycom.fr
• E-mail valerie.duband_at_solycom.fr

2
SOMMAIRE

• Les risques liés au travail isolé
• La réglementation du travail isolé
• La mission du PTI
• Les alarmes
• Le PTI sur site
• Le PTI sur site étendu
• Le PTI sur site hors infrastructure
• Le PTI hors site

3
LES RISQUES LIES AU TRAVAIL ISOLE
Accidents et Travail Isolé
Année Décès Hôpital Autres Total
1991-94 73 30 3 106
1995-98 119 46 1 166
1999-2001 64 27 3 94
Total 256 103 7 366
Soit 3 des accidents enregistrés de 1991 à 2001
4
LES RISQUES LIES AU TRAVAIL ISOLE
Accidents et Travail Isolé (1991 à 2001)

• 56 Métallurgie
• 95 Bâtiments et Travaux publics
• 51 Transports, eau, gaz, électricité, livre,
  communication
• 28 Services, commerces et industries de
  lalimentation
• 16 Chimie, caoutchouc, plasturgie
• 52 Bois, ameublement, papier-carton, textile,
  vêtements
• 23 Commerce non alimentaire
• 43 Activité de services et travail temporaire
• 2 Autres

Soit 366 accidents
5
LES RISQUES LIES AU TRAVAIL ISOLE
ELEMENTS MATERIELS ACCIDENTS MORTELS ACCIDENTS MORTELS
Trav. isolé Trav. non isolé
Emplacement de trav. et surface de circulation 20,47 16,70
Objets, masses, particules et mouvement 10,24 5.30
Appareils de levage et de manutention 11,02 5,26
Véhicules 13 37,72
Machines 7,08 1,63
6
LA REGLEMENTATION DU TRAVAIL ISOLE

• 3 ARTICLES DE LOI
• 7 ARRETES
• 10 DECRETS
• 52 RECOMMANDATIONS

7
LA REGLEMENTATION DU TRAVAIL ISOLE
Directive cadre n89/391/CEE du 12 juin
1989 Loi du 31 décembre 1991 Article du Code
du Travail L 230-2 1/ obligation pour
lemployeur dassurer la santé et la sécurité
des travailleurs 2/ mise en œuvre des principes
généraux de prévention des risques
professionnels 3/ obligation de procéder à
lévaluation des risques et mise en œuvre
dactions de prévention
8
LA REGLEMENTATION DU TRAVAIL ISOLE
Obligations réglementaires Obligations réglementaires
Code du Travail Code du Travail
Art L.230-2 Principes généraux de prévention
Art L.237-10 Entreprises intervenantes
Art L.241-40 Organisation des premiers secours
Arrêté du 24 mai 1956 Accumulateurs de matières
Arrêté du 28 sept. 1971 Travaux dextraction par dragage
Arrêté du 25 juil. 1974 Extraction de matière grasse
Arrêté du 30 juil. 1974 Conduite de chariots automoteurs
Arrêté du 21 sept. 1982 Construction et réparation navale
Arrêté du 21 sept. 1982 Réparation navires gaz ou prod. inf
Arrêté du 16 mai 1983 Produits antiparasitaires
9
LA REGLEMENTATION DU TRAVAIL ISOLE
Obligations réglementaires Obligations réglementaires
Code du Travail Code du Travail
Décret du 23-08-47 Appareils de levage
Décret du 8-01-65 Bâtiments Art. 18-20-39-41-91
Décret du 28-09-79 Établissements pyrotechniques
Décret du 16-02-82 Ouvrage de Dist. dénergie élec.
Décret du 2-10-86 Rayonnements ionisants
Décret du 27-03-87 Explosifs et sub. explosives
Décret 14-11-88 Électricité
Décret 28-03-90 Travail en milieu hyperbare
Décret du 1-04-92 Voies ferrées détablissement
Décret du 30-06-95 Ascenseurs et monte-charge
10
LA REGLEMENTATION DU TRAVAIL ISOLE
52 recommandations adaptées par les
branches professionnelles prévoient les postes de
travail nécessitant la surveillance directe ou
indirecte de tout travailleur exposé à un risque
lié à son activité et/ou au matériel utilisé. ND
2052-167-97 INRS
11
LA MISSION DE LA PTI
Détecter la position critique du travailleur
isolé Transmettre les différents types
dalarmes - Alarme volontaire - Alarme de perte
de verticalité - Alarme de perte de mouvement -
Alarme darrachement, dagression Restituer les
alarmes - Prévenir les secours - Localisation
de la victime Sécuriser le système LA SECURITE
POSITIVE gt Alarme de perte de liaison
12
LA MISSION DE LA PTI
Quest-ce que cest ?
PTI Protection du Travail Isolé Utilisé
couramment par les fabricants, distributeurs et
utilisateurs DATI Dispositif Alarme
Travailleur Isolé Utilisé par les organismes
référents comme la CRAM ou lINRS. Dit encore
système  Homme mort .
13
LE PTI LES ALARMES

• La sécurité positive - La perte de liaison

14
LE PTI LES ALARMES
Le fonctionnement des alarmes

• ? L'ALARME VOLONTAIRE
•
• ? LA SECURITE POSITIVE
• LA PERTE DE LIAISON
•
• LA PERTE DE VERTICALITE
• Temps programmé entre 1 et 256 secondes.
• LA PERTE DE MOUVEMENT
• LARRACHEMENT AGRESSION

15
LE PTI LES ALARMES
Laide à la recherche

• Localisation sonore émise par le poste portatif.
• Écoute de lenvironnement.
• Possibilité pour lopérateur de parler gt levée
  de doute.
• Localisation par badges passifs.
• Localisation par balises automatiques.
• Cartographie de site.

16
PTI SUR SITE
LE PTI B1

• Protection dune seule personne
• Site défini
• Portatif à définir
• selon les besoins
• Selon lenvironnement
• Possibilité dévolution

Émetteur-récepteur doté dune carte SOLYCOM
gérant le mode PTI
17
PTI SUR SITE
LE PTI 16i

• De 2 à 16 personnes
• Extension par tranche de 4 personnes (un boîtier
  4 personnes)
• Portatif à définir selon besoins et
  environnement.
• Évolution possible

Boîtier doté dune carte gérant les alarmes PTI
Extension jusquà 16 personnes avec 4 boîtiers
18
PTI SUR SITE ETENDU
Généralités

• Type de site dit  étendu
• Réserve, entrepôt de grande surface
• Bâtiment de plusieurs étages
• Circulation sur plusieurs bâtiments
• Et de manière générale, sur tous sites qui ne
  permettraient pas des recherches aisés et rapides
  en cas de déclenchement dalarme.

ARTICLE R 237-10, al. 1er du Code du Travail.
quaucun salarié ne travaille isolément en un
point où il ne pourrait être secouru rapidement
en cas daccident.
19
PTI SUR SITE ETENDU
La localisation active

• Balise avec détection
• Par système infrarouge
• Par contact de porte
• Automatique (permanent)
• Alimentation par batterie
• avec signalisation de niveau (batterie faible)

SANS CABLAGE COMPLEXE
Combinable avec une localisation passive
Brevet déposé par SOLYCOM auprès de lINPI
20
PTI SUR SITE ETENDU
La localisation active
Balise avec fonctionnement automatique Sans
câblage complexe
Combinable avec une localisation passive
Brevet déposé par SOLYCOM auprès de lINPI
21
PTI SUR SITE ETENDU
La localisation passive

• Passage du portatif devant le TAG
• Bip de prise en compte confirmant le passage
• Écart badge-portatif ? 8 cm
• Possibilité de les dissimuler derrière une
  cloison

Combinaison localisation active et passive avec
un même logiciel
Brevet déposé par SOLYCOM auprès de lINPI
22
PTI SUR SITE ETENDU
Le PTI 4r localisation et système rondier
De 1 à 4 personnes

• Système PTI
• Localisation passive et/ou active
• Système rondier

23
PTI SUR SITE ETENDU
Le PTI 250 version informatisée
De 1 à 250 personnes sur un même site

• Système PTI
• Localisation passive et/ou active
• Système rondier
• Visualisation de lévolution des rondes
• Tri des données possibles
• Gestion du nom

• Mode KILLER

24
Le PTI 250 version informatisée
La gestion par le nom
PORTATIF AFFECTE A MARCEL
PORTATIF AFFECTE A MARTIAL
PORTATIF AFFECTE A JPS
Possibilité de lire les informations des deux
dernières bornes passées.
25
(No Transcript)
26
LES AUTRES POSSIBILITES
Le transmetteur téléphonique

• Transmet lalerte
• (4 numéros possibles)
• Astreinte.
• Poste de garde.
• Autre numéro.
• Télésurveilleur.

Transmission multi-protocole

• Vocale

• Numérique

Numéro de ligne fixe (FT) Numéro de GSM
27
LES AUTRES POSSIBILITES
Le suivi des données

• Pour le PTI 16i, PTI 4r et PTI 250 seulement
• Impression au fil de leau
• Transfert vers un logiciel de gestion et
  darchivage

28
PTI SUR SITE HORS INFRASTRUCTURE
Caractéristiques des sites sans infrastructure
Quentendons-nous par  sans infrastructure  ?

• Pas de ligne téléphonique France TELECOM
• Pas de bâtiment de type cabanon de chantier gt
  ALGECO
• Type chantier, carrières, sablières, hangar

29
PTI SUR SITE HORS INFRASTRUCTURE
Adjonction au système existant

• Système PTI B1 auquel sont ajoutés
• un transmetteur téléphonique
• un interface GSM

30
PTI HORS SITE
Système à module vocal

• Émetteur-récepteur couplé dun transmetteur
  téléphonique
• Composition des numéros en cas durgence.
• Test de la liaison émetteur/portatif.
• Accusé réception des différentes alarmes.

• Interface GSM
• Transmission des alarmes.
• Enregistrement des messages.

Le transmetteur téléphonique commande linterface
GSM.
31
PTI HORS SITE
Système à module vocal
Ses objectifs

• ENREGISTRER LES MESSAGES
• TESTER LA LIAISON
• ASSURER LE MODE PTI
• TRANSMISSION EN CAS DALARME

32
PTI HORS SITE
Système à module vocal

• Avant de quitter le véhicule
• Enregistrement de la partie variable indiquant sa
  situation.
• Exemple Chez M. Duchemin 10, rue des
  alouettes dans le 4ème à coté dun magasin.
• Prise du portatif et accrochage à la ceinture.

En cas dalarme Le message reçu est Alarme
PTI, véhicule 1234 XX 69,  je suis chez M.
Duchemin, 10,rue des alouettes dans le 4ème, à
coté dun magasin.
33
PTI HORS SITE
Système à module vocal
34
PTI HORS SITE
Système PTI/GPS
Le matériel embarqué
Modem GSM permettant les appels en cas durgence.
Émetteur-récepteur doté de la gestion du mode PTI.
35
PTI HORS SITE
Système PTI/GPS
En fixe

• 1 LOGICIEL MY FLEET
• 1 LOGICIEL DE CARTOGRAPHIE
• 1 MODEM GSM

En interne sur un PC dédié.
36
PTI HORS SITE
Logiciel MY FLEET
37
La cartographie
38
MESSAGE DALERTE
Paramétrages de la définition du message dalerte
39
MESSAGE DALERTE
Lalarme est automatiquement visualisée.
40
PTI HORS SITE
Système PTI/GPS
41
LES EXEMPLES

• Équipes dentretien des machines.
• Équipes de sécurité.
• Ateliers de production.
• Personnel de ménage.
• Dispositif intégrant plusieurs bâtiments.

42
S
LA PROTECTION DU TRAVAILLEUR ISOLESUR SITE ET
HORS SITE

• 188, Avenue des Frères Lumière
• 69008 LYON
• Tél. [phone]
• Fax [phone]
• Web www.solycom.fr
• E-mail valerie.duband_at_solycom.fr
